AUDIO-GD R-7HE MK3 DAC Symétrique R2R FPGA I2S HDMI Amanero Accusilicon 32bit 384kHz DSD512

AUDIO-GD R-7HE MK3 DAC Symétrique R2R FPGA I2S HDMI Amanero 32bit 384kHz DSD Accusilicon
Audio-GD fait évoluer sa gamme HE, composée de ses produits les plus haut de gamme. Ceux-ci bénéficient de la plus longue durée de conception et de tests depuis les débuts de la marque. Ce modèle R-7HE MK3 est une version mise à jour du R-7HE 2021 MKII.

Aucun avis client pour le moment, connectez-vous pour en laisser un !

En achetant ce produit vous obtenez 429 points de fidélité


Référence : 17608
Nouveau produit

4 290,00 €TTC

3 575,00 € HT
dont 0,05 € d'éco-participation

- +

Date d'expédition : 29-03-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Informations

Il s'agit de la version 2023 MK3 équipée d'un nouveau chassis et d'un nouvel écran.

AUDIO-GD R-7HE 2023 MKIII

Ladder DAC Symétrique R2R FPGA I2S HDMI Amanero 32bit 384kHz DSD Accusilicon

AUDIO-GD R-7HE MK3 DAC Symétrique R2R FPGA I2S HDMI Amanero 32bit 384kHz DSD Accusilicon

L'excellent Audio-GD R2R 7 HE mis à jour

Audio-GD fait évoluer sa gamme HE, composée de ses produits les plus hauts de gamme. Ceux-ci bénéficient de la plus longue durée de conception et de tests depuis les débuts de la marque. Ce modèle R-7HE est une version mise à jour du R2R-7-HE. Il reprend ainsi tout ce qui a fait le succès de son aîné, à savoir 4 Ladder DAC DA-7 R2R entièrement symétriques et discrets, permettant un support du DSD512 et du PCM 32Bit 384kHz de la meilleure des manières. Il ajoute à cela une amélioration de l'alimentation Class A isolée pour le module Amanero, un écran plus large avec de nouveaux boutons en façade pour pouvoir modifier les paramètres sans ouvrir l'appareil et enfin un port Mini USB sur la face arrière pour pouvoir effectuer simplement les mises à jour du firmware.

On y retrouve également un processeur FPGA (Field-Programmable Gate Array) identique à ceux utilisés dans des DAC très hauts de gamme, comme le populaire ROCKNA WAVEDREAM DAC. Côté restitution on retrouve également les performances du précédent modèle à savoir un son riche en détails, une grande dynamique, et une scène sonore large et profonde.

Édition 2023 MKIII

Le Audio-GD R-27 dans sa version MK3 2023 reprends la conception et les fonctionnalitées du MKII (2021) tout en profitant de nouvelles améliorations.

  • [Nouveauté] Un châssis plus élégant avec un chanfrein central.
  • [Nouveauté] Un écran présentant désormais 2 lignes d'affichage.
  • Les entrées USB et HDMI utilisent des isolateurs séparés et une alimentation isolée afin d'éviter d’éventuelles interruptions du flux en provenance de votre ordinateur ou source HDMI.
  • L'entrée USB utilise un isolateur bi-directionnel pouvant transmettre le signal I2S au processeur FPGA et en recevoir le signal d'horloge pour une transmission précise du flux de données.
  • L'entrée HDMI dispose de son isolateur pour une meilleure qualité sonore.
  • Utilisation d'une technologie d'horloge asynchrone DSD.
  • L'entrée SPDIF supporte maintenant le DoP.
  • Le FPGA traite les données en mode parallèle afin de ne nécessiter qu'un cycle d'horloge pour le traitement et la transmission d'une trame de données.
  • L'entrée I2S (comprenant l'entrée USB et HDMI) a été combinée pour passer en double 32bit parallèle. L'entrée SPDIF après décodeur a été combinée pour passer en double 24bit parallèle. L'entrée DSD à été combinée pour passer en double 64bit parallèle.
  • Configuration d'horloge revue et améliorée pour une meilleure synchronisation.

Version FULL UPGRADE

AUDIO-GD R-7 HE 2023 MKIII EDITION Version FULL UPGRADE

AUDIO-GD R-7 HE 2021 MKII EDITION Version UPGRADE

AUDIO-GD R-8 Version standard

Horloges

Horloges Accusilicon

Horloges Accusilicon

Horloges TCXO

Interface USB

Interface USB Amanero Isolation galvanique Alimentation séparée

Interface USB Amanero Isolation galvanique Alimentation séparée

Interface USB Amanero

Nouveau Châssis

Nouvel écran display

Des composants et une connectique sans faille

Comme son prédécesseur et de nombreux produits Audio-GD, le R-7HE utilise la technologie USB Amanero de la marque supportant des résolutions jusqu'à 32bit 384kHz. Le R-7HE profite de 6 entrées : BNC, RCA Coaxial, Optique, HDMI I2S, RJ45 I2S, USB. Celles-ci disposent chacune d'interfaces adaptées pour offrir la qualité sonore la plus haute. Côté sorties, le R-7HE propose du XLR, RCA et de l'ACSS.

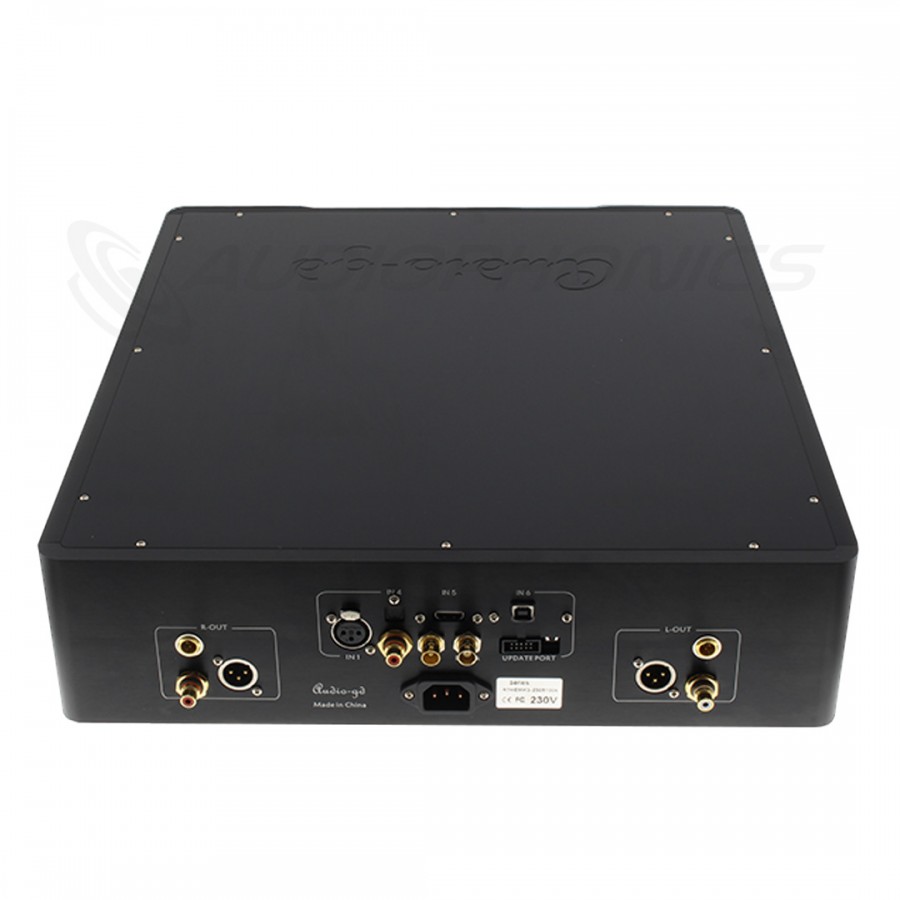

Audio-GD R-7HE Connectique

Design R2R 4x DA-7 R2R

Le R-7HE est un DAC R2R, un design devenu populaire grâce à des atouts sonores indéniables, notamment lorsque intégré dans des produits high-end. S'il existe plusieurs méthodes pour concevoir un DAC R2R impactant à la fois les performances et la complexité de conception, Audio-GD fait comme à son habitude le choix de la très haute qualité.

Le design choisi par la marque commute les résistances ultra-faible tolérance en parallèle et une puce FPGA ultra-rapide vient corriger l'échelle R2R. Ce design permet de contrôler et corriger distinctement chaque bit pour atteindre des performances incroyables. De plus, avec cette structure en parallèle un unique cycle d'horloge permet de traiter toutes les données, là où un montage en série en demanderait de 8 à 24. Grâce à cette architecture, Audio-GD permet à son R-7HE de corriger les imperfections des montages R2R basiques, à savoir celles causées par la tolérance des résistances.

Principaux avantages des DAC R2R Ladder discrets :

  • Le R2R ne convertit pas le signal d'horloge dans le signal de sortie.
  • Le R2R est moins sensible au jitter.
  • Le R2R permet d'obtenir un signal de sortie plus précis.
Audio-GD R7 R2R Ladder
Audio-GD R7 FPGA

Traitement du signal ultra rapide

Les puces FPGA, maintenant largement utilisées dans le monde de l'audio, permettent un contrôle total du hardware par une couche software. Un des avantage majeur de cette technologie est la possibilité d'effectuer facilement des mises à jour, permettant ainsi d'améliorer l'appareil sans avoir à forcément remplacer des composants. Il s'agit donc d'une solution à la fois performante et flexible.

Dans le R-7HE, le FPGA se charge de 3 points majeurs :

  • Le FPGA agît comme une excellente interface SPDIF hautes performances, bien plus efficace qu'une puce classique.
  • Il permet d'effectuer un re-clocking complet avec un design FIFO applicable sur chaque entrée. De cette manière les données en sortie sont totalement synchronisées avec le signal d'horloge pour réduire largement le jitter.
  • Le FPGA intègre également un oversampling 2x, 4x et 8x ainsi que des filtres digitaux et 4 modes NOS différents.

Étage de sortie analogique symétrique discret

Après la conversion Numérique / Analogique par les modules dédiés, le signal analogique est transporté vers les étages de sorties symétriques discrets grâce à des transistors FET Class A appairés. Les sections analogiques ne comportent aucun composant de surface, uniquement des composants discrets. Ce schéma permet d'obtenir un système sans aucune contre-réaction (non-feedback) ainsi qu'une impédance de sortie très basse. D'un point de vu sonore, cela se traduit par une neutralité absolument déconcertante. Cette étage de sortie dispose également de sorties analogiques ACSS pour des détails et une définition encore plus élevés.

Audio-GD R7 étage de sortie analogique discret
Insérer texte alternatif ici

ACSS

Audio-GD possède sa propre signature technologique appelée ACSS pour "Audio-GD Current System Signal". Grâce à l'expertise et le savoir-faire de la firme, cette technologie offre un son moins coloré, plus détaillé, et d'une neutralité sans équivalent. Chaque ingénieur technicien de la marque est, en plus d'être expérimenté, un passionné de HiFi et d'Audio comme vous et nous.

Une utilisation facilitée

Si la marque nous a pendant un temps habitué à des réglages de filtres se faisant grâce à des switch se trouvant sous le capot de ses appareils, elle offre maintenant une ergonomie améliorée en proposant d'effectuer ces réglages directement depuis la façade de l'appareil. En effet, des boutons permettent de choisir simplement le filtre actif, sans aucun besoin de démonter l'appareil. Le R-7HE propose 4 filtres en mode NOS et 3 filtres en mode Oversampling. Dans cette même optique de simplifier l'utilisation du DAC, Audio-GD intègre un port Micro USB à l'arrière de l'appareil permettant d'effectuer simplement les mises à jour du firmware.

Audio-GD R7 Réglages en façade et écran

Alimentation régénérative

L'alimentation régénérative intégrée est un générateur électrique intégré directement dans l'appareil et permettant d'éviter tout bruit provenant de l'alimentation principale et ainsi fournir un signal AC ultra faible bruit pour alimenter le préampli. Il régénère l'alimentation principale et bloque le bruit du signal électrique pour obtenir le son le plus neutre.

Dans un premier temps, un transformateur convertit la tension principale. La conversion DC est effectuée par des alimentations en Class A. Un générateur d'ondes régénératives symétrique discret produit une onde ultra-faible distorsion à 50Hz.

Les amplificateurs symétriques avec de puissants étages de sortie entraînent les transformateurs à régénération pour produire un courant alternatif extrêmement propre. Ce signal totalement propre est ensuite dirigé vers des alimentations Class A séparées pour les canaux gauche et droit.

L'alimentation DC Class A avec une impédance d'entrée élevée évitera tout bruit et permettra aux étages d'amplification de disposer d'une impédance de sortie basse.

Par ailleurs, les 4 transformateurs R-Core permettent de fournir une puissance de 295W au système et des condensateurs NOVER de plus de 95000µF sont utilisés pour assurer un courant délivré de manière fluide.

13372-audiogd-r7he-2018-inpage3.jpgInsérer texte alternatif ici

Filtres Oversampling & NOS

Le R-7HE propose plusieurs modes en Oversampling ou en NOS (Non-Oversampling). Si vous souhaitez choisir l'Oversampling il suffit de sélectionner la valeur "O". Si vous souhaitez choisir le NOS il faut alors choisir la valeur "N". Vous pouvez ensuite sélectionner un mode parmi les suivants afin d'adapter la restitution à votre écoute.

Filtres Oversampling
Mode 0Mode NOS
Mode 22x Oversampling
Mode 44x Oversampling
Mode 88x Oversampling
Filtres NOS
Mode 1Traitement de données le plus simple
Mode 2Données FIFO
Mode 3Traitement de données le plus rapide

Caractéristiques techniques

Spécifications
Type d'appareilDAC R2R
SNR> 120dB
Impédance de sortie< 5 Ohm (XLR, RCA)
Niveau de sortieRCA : 2.5V
XLR : 5V
ACSS : 2+2MA
Réponse en fréquence20Hz - 100kHz
THD< 0.0005%
Sensibilité d'entréeCoaxial 75 Ohm : 0.5Vp-p
Optique : 19dBm
OS supportés (USB)Windows, OSX, Linux, ISO
Taux d'échantillonnagesUSB, I2S : 32bits 44.1kHz - 384kHz / DSD 64-512
Coaxial, Optique : 24bit 44.1kHz - 192kHz
Entrées1* Coaxial RCA SPDIF
1* Coaxial BNC SPDIF
1* Optique Toslink
1* I2S LVDS via HDMI
1* USB Amanero
1* XLR
Sorties1* ACSS Symétrique
1* XLR Symétrique
1* RCA Asymétrique
Général
Consommation73W
Dimensions430*430*125mm
Matériau boîtier100% Aluminium
CouleurNoir
Accessoires1* Câble d'alimentation
1* Câble USB

Caractéristiques
EntréesXLR
EntréesOptique Toslink
EntréesCoaxial SPDIF
EntréesBNC
SortiesRCA
SortiesACSS
SortiesXLR
Puce DAC / ADCNC
Taux d'échantillonnage max384kHz
Taux d'échantillonnage maxDSD512
CouleurNoir
Fonction réseauNon
TélécommandeNon
