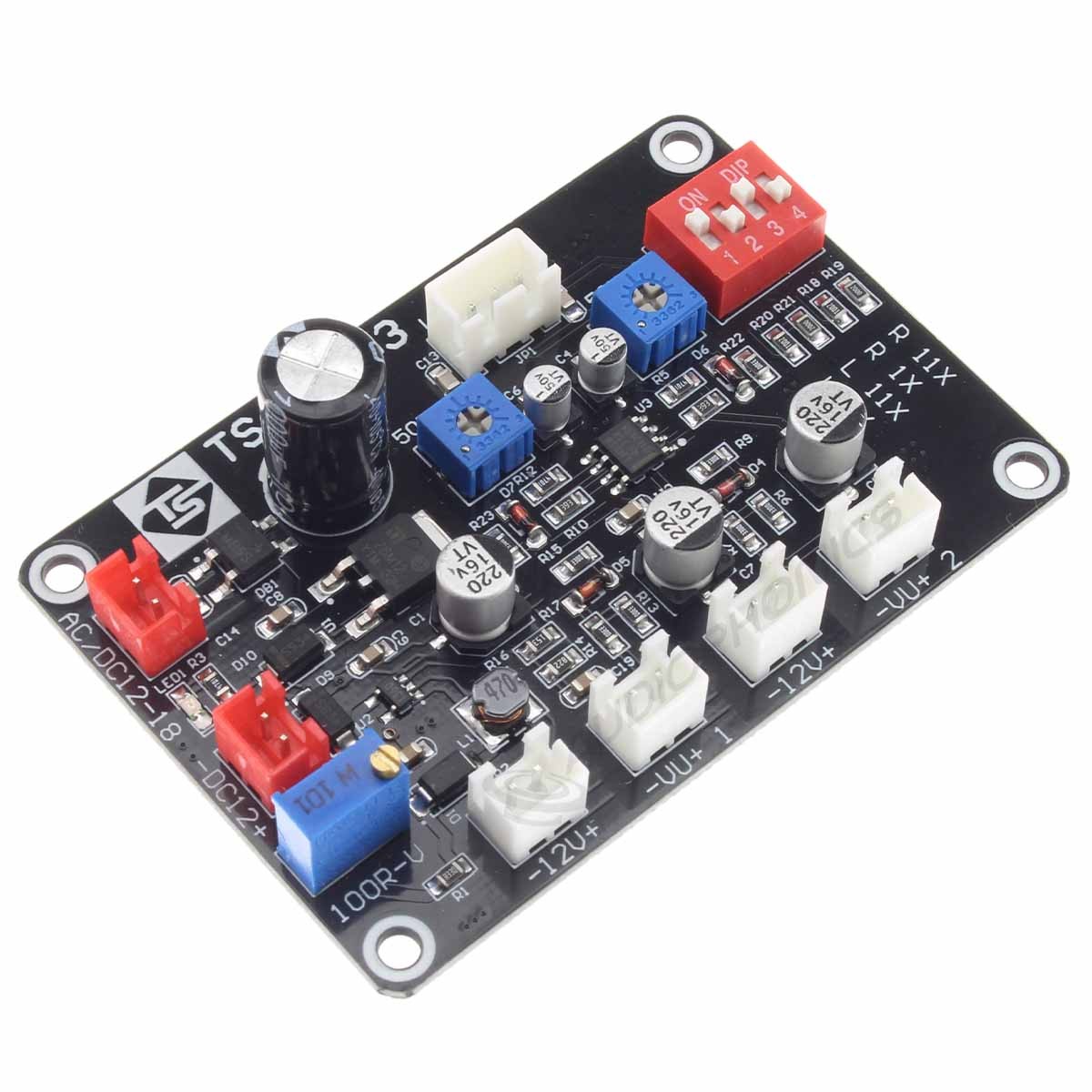

TS-VU003 Contrôleur pour Vumètre LED / Ampoule
Ce module de contrôle pour vumètres TS-VU003 vous permettra d'intégrer sur vos créations audio DIY de magnifiques vumètres (vendus séparément), qu'ils soient rétroéclairés par LED ou ampoule. Pratique, le module intègre des résistances variables pour ajuster le niveau d'entrée de chaque canal ainsi qu'un régulateur de courant pour ajuster l'intensité lumineuse du rétroéclairage de vos VUmètres. Par ailleurs, ce contrôleur pour VUmètre s'alimente aussi bien en 12V DC qu'en 12-18V AC.
Afin de connecter vos Vumètres LED ou lampes, vérifiez le réglage du régulateur de courant (7 - cf. schéma) sur le PCB afin de ne pas griller vos LED ou que votre lampe ne s'allume pas.
Aperçu du contrôleur de Vumètre TS-VU003
| 1 | Alimentation 12V DC |
| 2 | Alimentation 12-18V AC |
| 3 | Entrée du signal (L/G/R) |
| 4 | Commutateur DIP pour signal source |
| 5 | Réglage d'amplitude VU-1 |
| 6 | Réglage d'amplitude VU-2 |
| 7 | Sortie LED/LAMPE VU-1 |
| 8 | Sortie VU-1 |
| 9 | Sortie LED/LAMPE VU-2 |
| 10 | Sortie VU-2 |
Utilisation du commutateur DIP de source d'entrée
Si vous décidez que la source d'entrée du signal analogique provienne d'un téléphone, un préamplificateur ou encore un ordinateur alors les commutateurs 1 & 3 devront être sur la position ON.
Si, par contre, vous décidez de récupérer le signal déjà amplifié il faudra placer les commutateurs 2 et 4 sur la position ON, cela permet de compresser le signal près de 11 fois.
Signal niveau ligne
Source : Téléphone, ordinadeur, préamplificateur, etc
Signal amplifié
Source : Amplificateur
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Contrôleur pour vumètre |
| Tension d'alimenttaion | 12V DC ou 12-18V AC |
| Courant rétroéclairage | À régler avec le régulateur de courant variable |
| Général | |
|---|---|
| Dimensions | 74 x 50mm |
| Poids | 40g |
| Conditionnement | 1x Contrôleur de Vumètre 7x Câble XH 2.54mm vers fils nus |
