AUDIO-GD DI-20

Interface digitale USB Amanero combo - 384kHz / DSD512


L'interface Audio-GD DI-20 est basée sur un module USB Amanero Combo 384 couplé à une paire d'horloges Accusilicon 90/98M. Le circuit est conçu pour offrir pléthore d'options vis-à-vis des stratégies d'utilisation des horloges : interfaçage à partir des l'horloges internes, exploitation d'une horloge externe (mode esclave) ou bien déport de l'horloge interne vers un appareil tiers (mode maître). Ce type de circuit autorise des intégrations au sein de systèmes audio très avancés.

Un circuit logique FGPA (Altera) est en charge de piloter générer le signal en sortie. Cette puce haute fréquence est isolée de l'interface USB afin d'éviter tout bruit parasite tant au niveau de la conversion du signal que de la précision des signaux d'horloge.

Interface Amanero 384



Le module d'interface USB vers I2S amanero 384 permet d'obtenir un signal I2S / DSD à partir d'une source numérique USB.

Ce circuit supporte les signaux PCM 44.1Khz 48Khz 88.2Khz 96Khz 176.4Khz 192Khz 352.8Khz 384Khz et offre un format de sortie I2S 32bit ou DSD64,DSD128 - et sous Windows DSD256,DSD512 Natif.

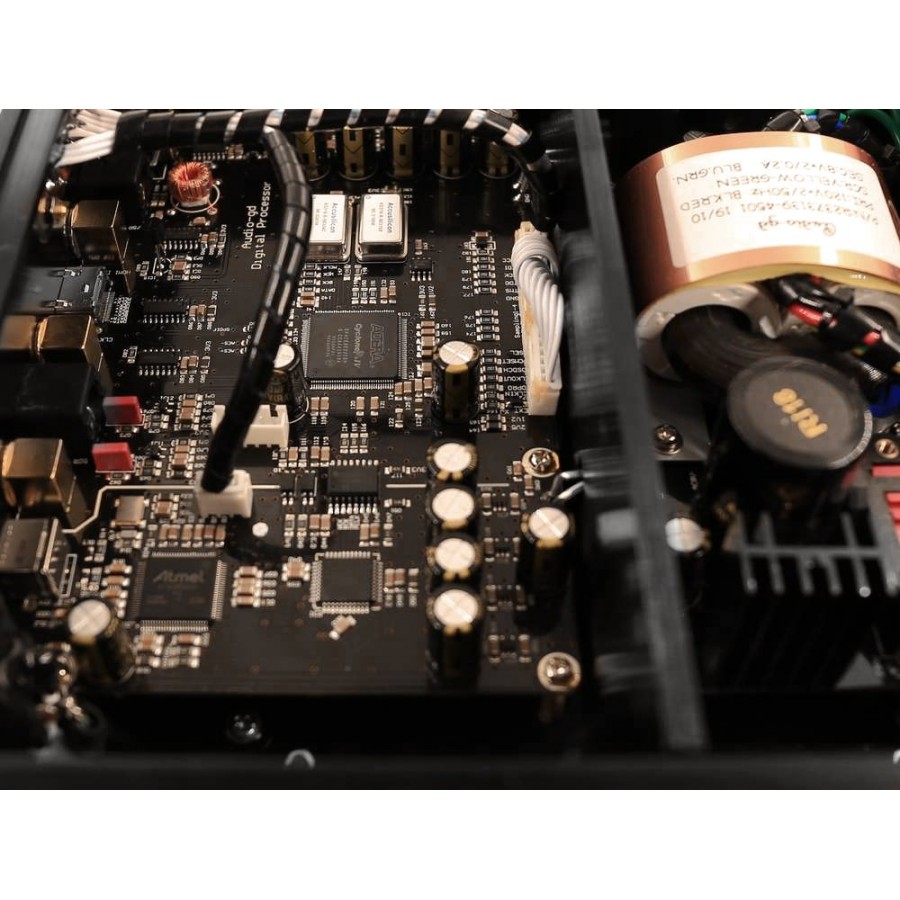

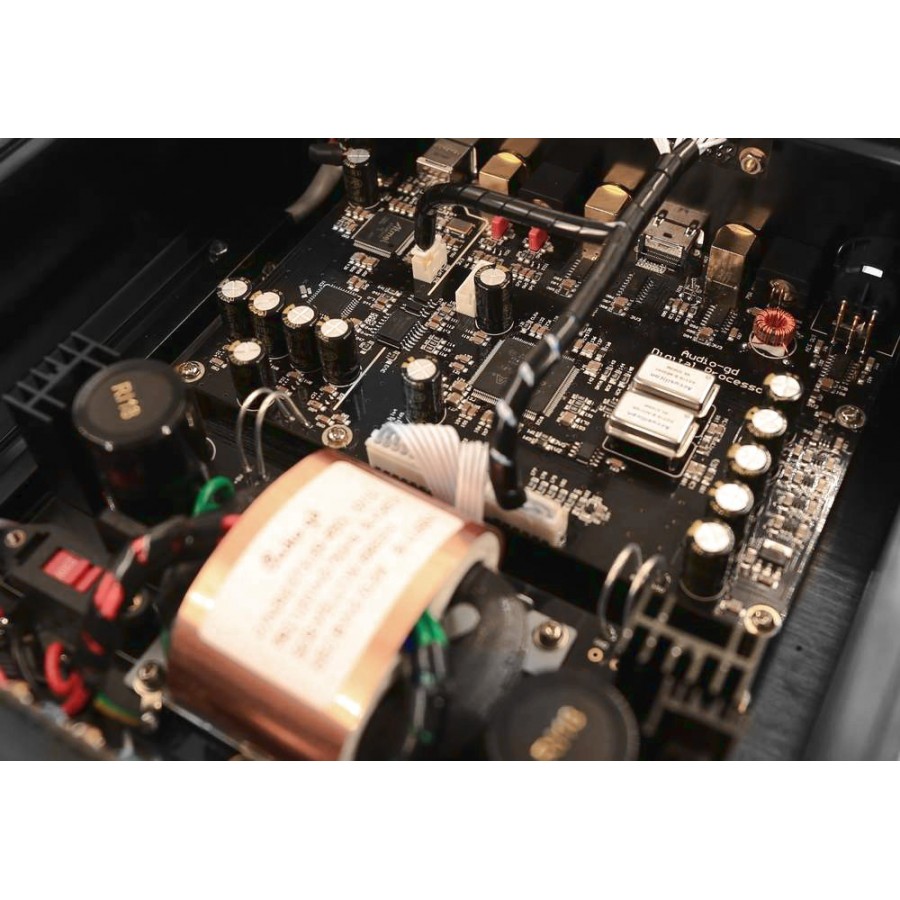

Circuit logique FGPA & double horloge Accusilicon



Le rôle du circuit FGPA ALTERA haute vitesse est multiple. S'il sert avant tout d'interface haute précision pour générer les signaux SPDIF (sortie coax & ACSS), il assure aussi le pilotage des signaux d'horloge et gère les options définies par l'utilisateur.

Ce puce supporte les signaux PCM jusqu'à 384kHz ainsi que le DSD (DOP)

Les algorithmes utilisés par la puce ont été spécialement adaptés par Audio-GD pour répondre aux exigences audiophiles tout en tenant compte des atoûts et des limitations matérielles de l'appareil.

Cette version du DI-20 embarque un duo d'horloges Accusilicon 90/98M. Cet oscillateur crystal à bruit de phase extrêmement bas (<90dbc 10hz est destin aux appareils d enregistrement professionnels ainsi qu'aux circuits électroniques audiophiles.
Le modèle AS318-B-100 offre un taux de jitter singulièrement bas mesuré à 0.2ps sur la bande 10Hz-1MHz et 0.071ps sur la bande 12-80MHz.

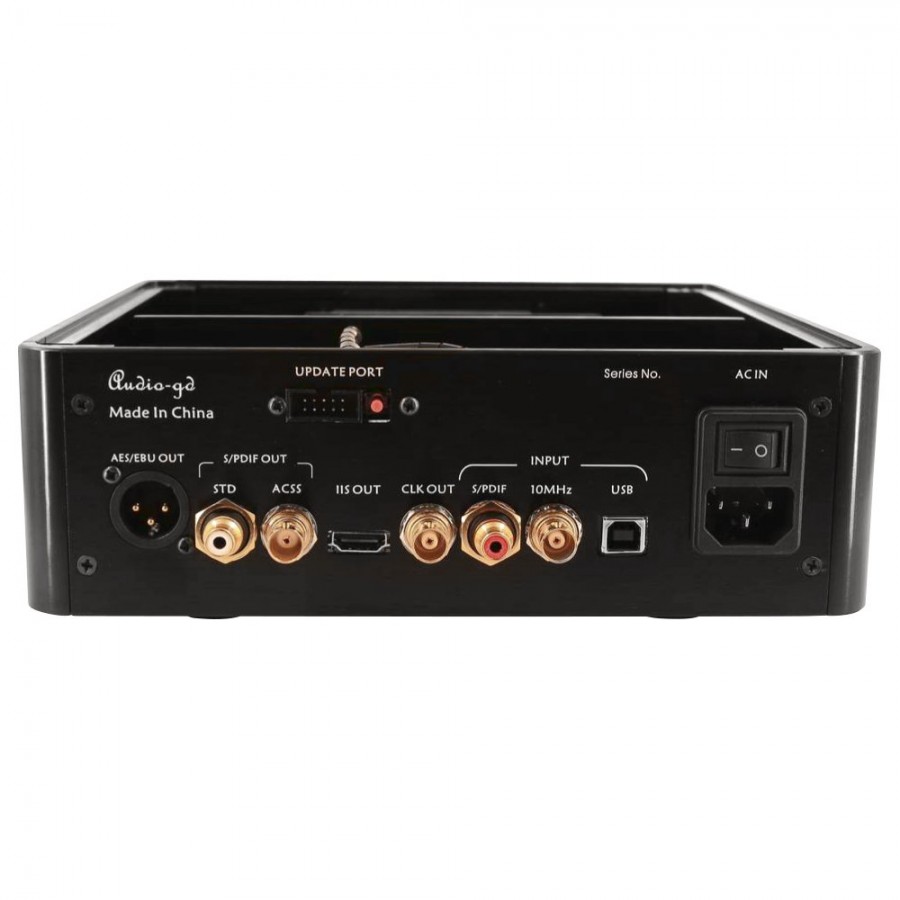

Connectique optimisée pour le digital



Le DI-20 propose en entrée :

  • Un connecteur USB-B (USB Amanero)
  • Une entrée SPDIF.
  • Une entrée dédiée aux signaux d'horloge externe (utilisations en mode esclave).


En sortie, on trouve un riche éventail de connecteurs et de technologies différentes :

  • Une sortie AES-EBU
  • Une sortie S/PDIF sur coaxial
  • Une sortie ACSS
  • Une sortie I2S LVDS sur connecteur HDMI.

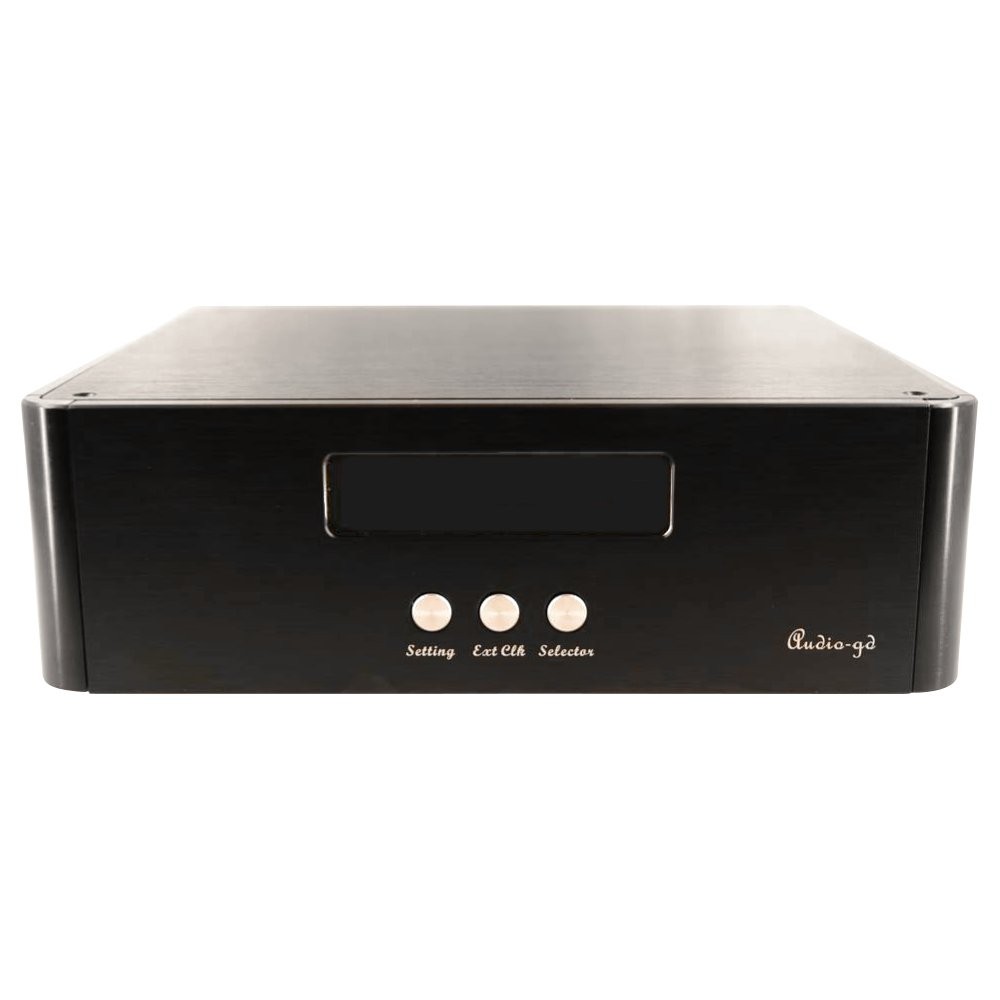

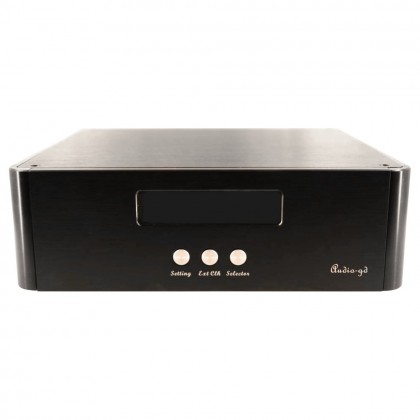

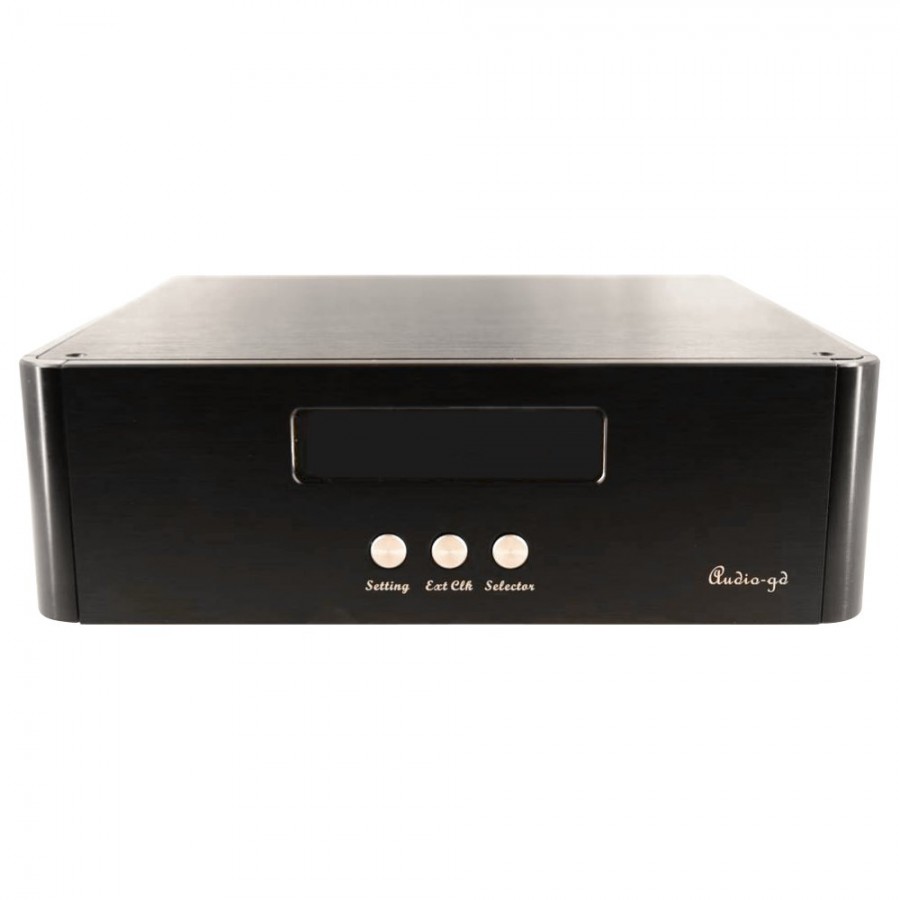

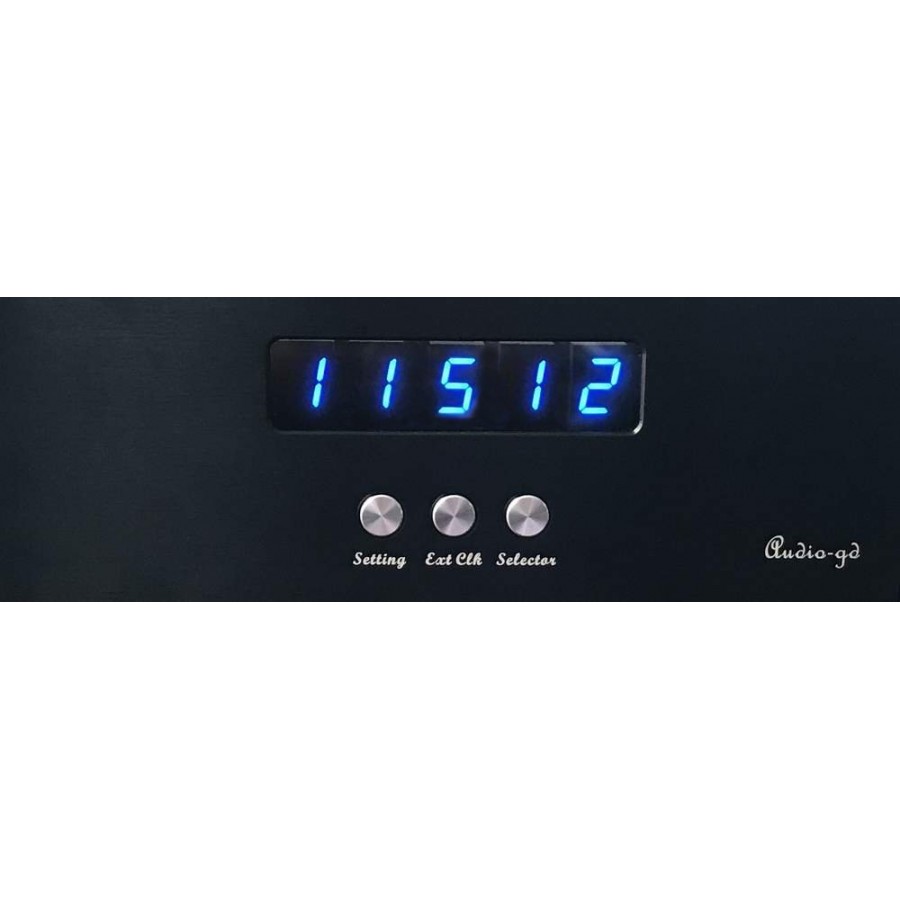

Ecran de contrôle



En façade, on trouve un écran de contrôle très utile pour consulter en temps réel l'ensemble des paramètres de lecture.

L'afficheur indique

  • L'entrée active (USB / COAXIAL)
  • L'activité d'horloge (horloge interne / horloge externe)
  • La fréquence d'échantillonnage.


Le panneau de contrôle permet d'accéder depuis la façade aux options d'horloge, à la selection d'entrée.

Alimentation surdimensionnée



Conformément à la tradition Audio-GD, un soin particulier a été accordé à la conception et à l'intégration du circuit d'alimentation.

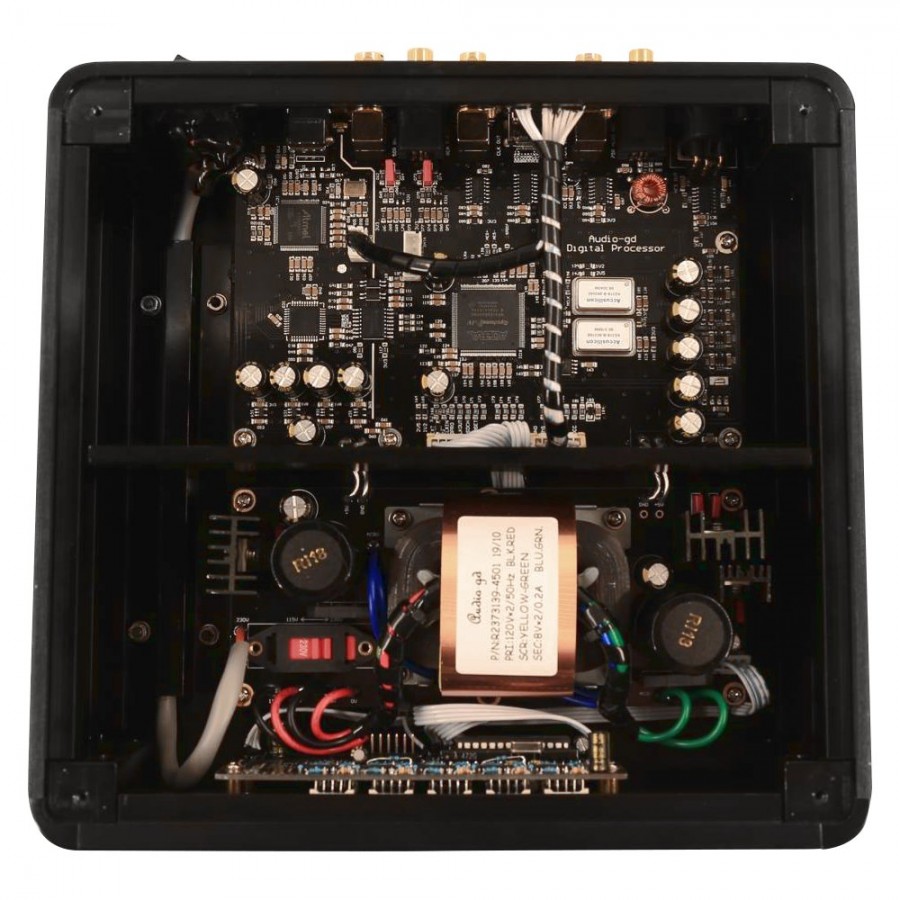

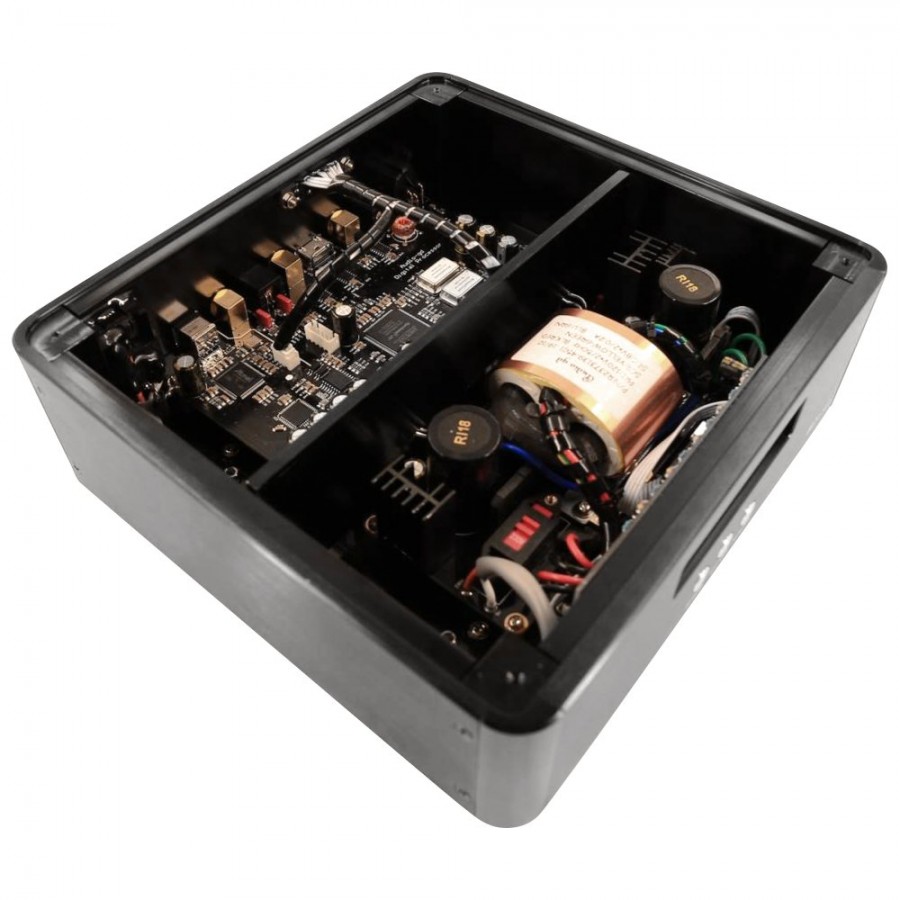

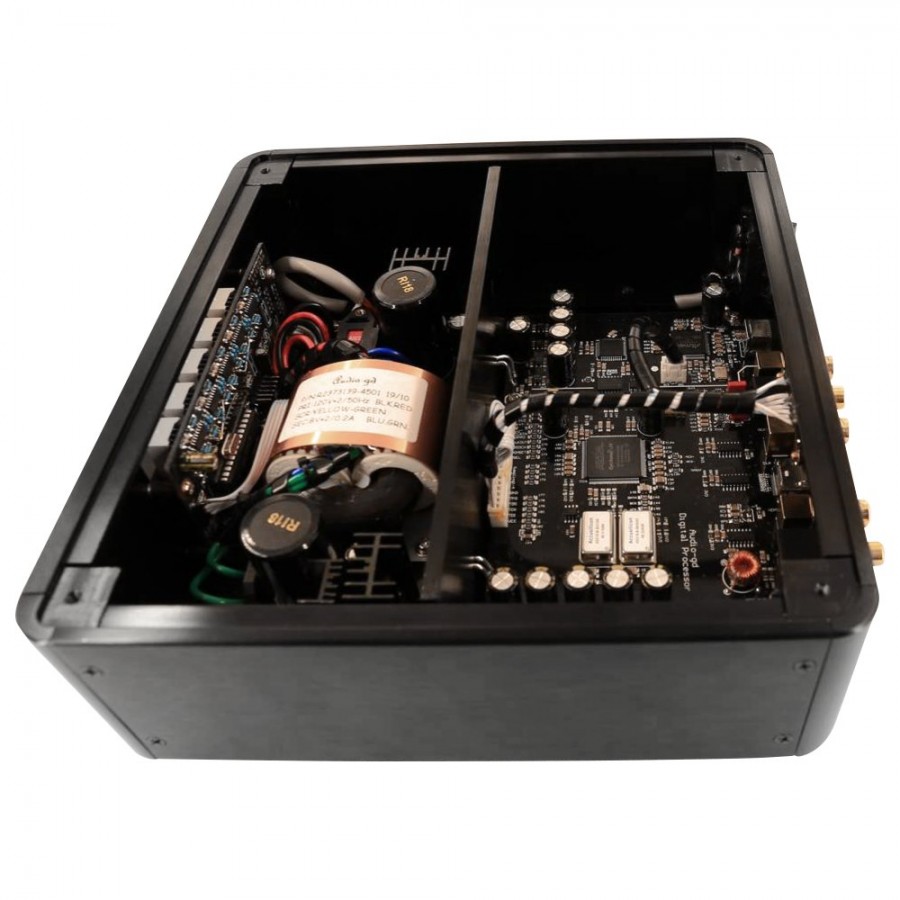

Le DI-20 embarque ainsi sa propre alimentation linéaire régulée articulée autour d'un transformateur torique R-Core avec 13 doubles unités d'alimentation distinctes. Cela permet d'alimenter séparément chaque circuit de signal afin d'éviter la propagation de bruits parasites d'un circuit vers le reste de l'appareil avec un impact significatif sur la précision des horloges et des puces logiques.

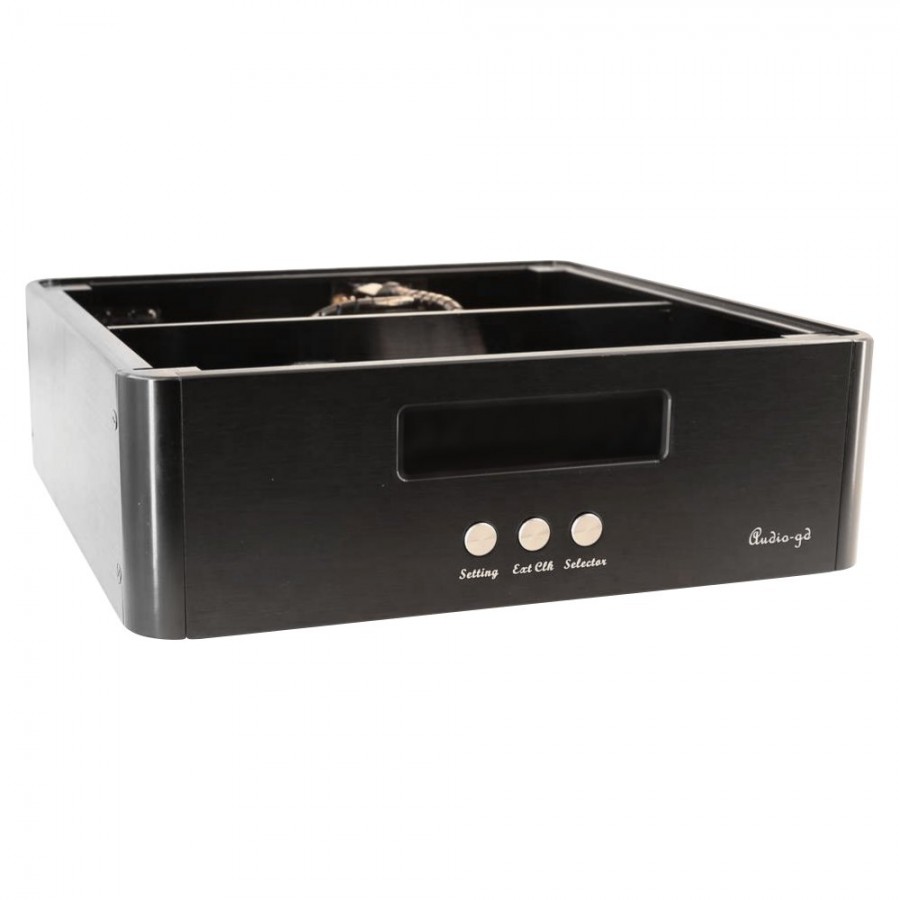

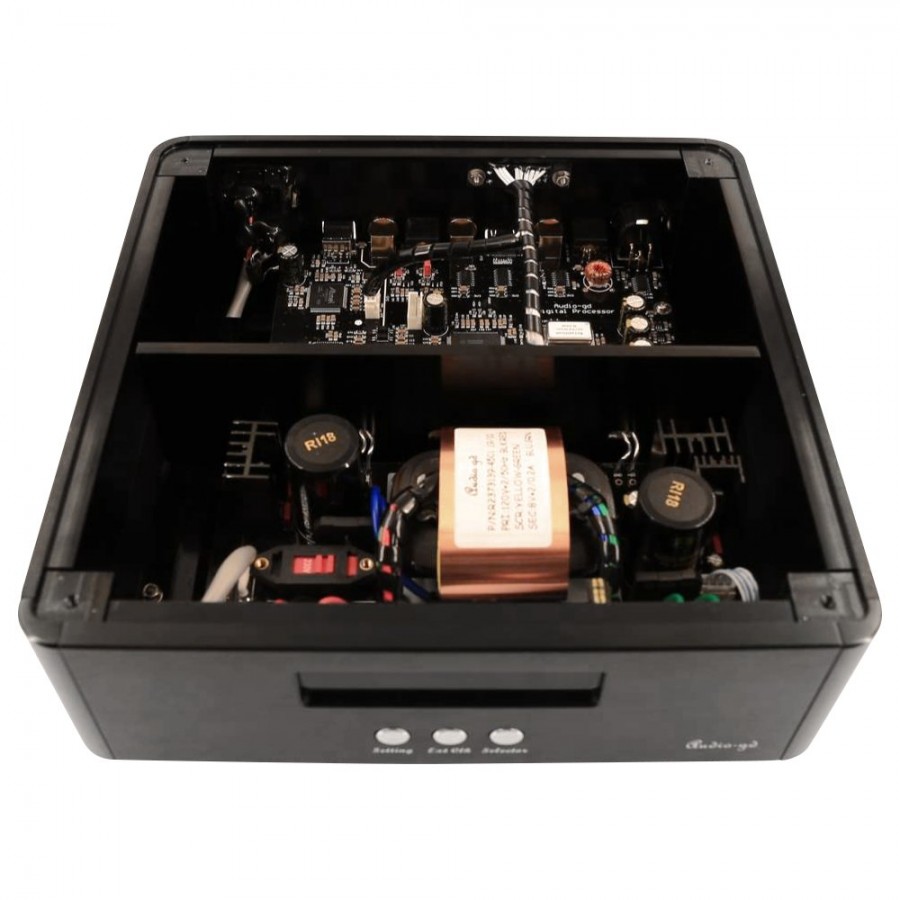

L'ensemble de l'alimentation est séparée des circuits chargés de manipuler le signal par une plaque aluminium épaisse. Cette dernière évite la diffusion de bruit et d'interférences par rayonnement.

Spécifications
TypeInterface digitale
Entrées digitalesUSB Amanero (USB-B) USB2.0 - USB3.0
Coaxial SPDIF 0.5 Vp-p @75 Ohms
Sorties digitalesAES/EBU 5Vp-p @110 ohms
Coaxial SPDIF 0.5 Vp-p @75 Ohms
ACSS SPDIF
I2S 3.3V LDVS @ 100 ohms
HorlogesAccusilicon 90M
Accusilicon 98M
Modes horlogeMaître (sortie CLK)
Esclave (entrée 10MHz 0.3Vpp- 3Vpp)
Sortie horloge- horloge 256fs
- horloge Wclk
- horloge DSD
Frequences d'échantillonnage suportéesUSB : 44.1kHz - 384kHz /32Bit DSD64-512
Entrée Coax : 44.1kHz - 384kHz / Dop
Sortie Coax : 44.1kHz - 384kHz
AlimentationAC 220-240V AC 50/60 Hz
Systèmes d'exploitation supportésWindows, OSX, Linux, ISO
Consommation8W
Poids3.5 kg
DimensionsW240 X L240 X H85
BoîtierAluminium

Caractéristiques
EntréesCoaxial SPDIF
EntréesUSB
SortiesACSS
SortiesCoaxial SPDIF
SortiesI2S LVDS via HDMI
Taux d'échantillonnage max384kHz
Taux d'échantillonnage maxDSD512
CouleurNoir
Puce interfaceAmanero 384
