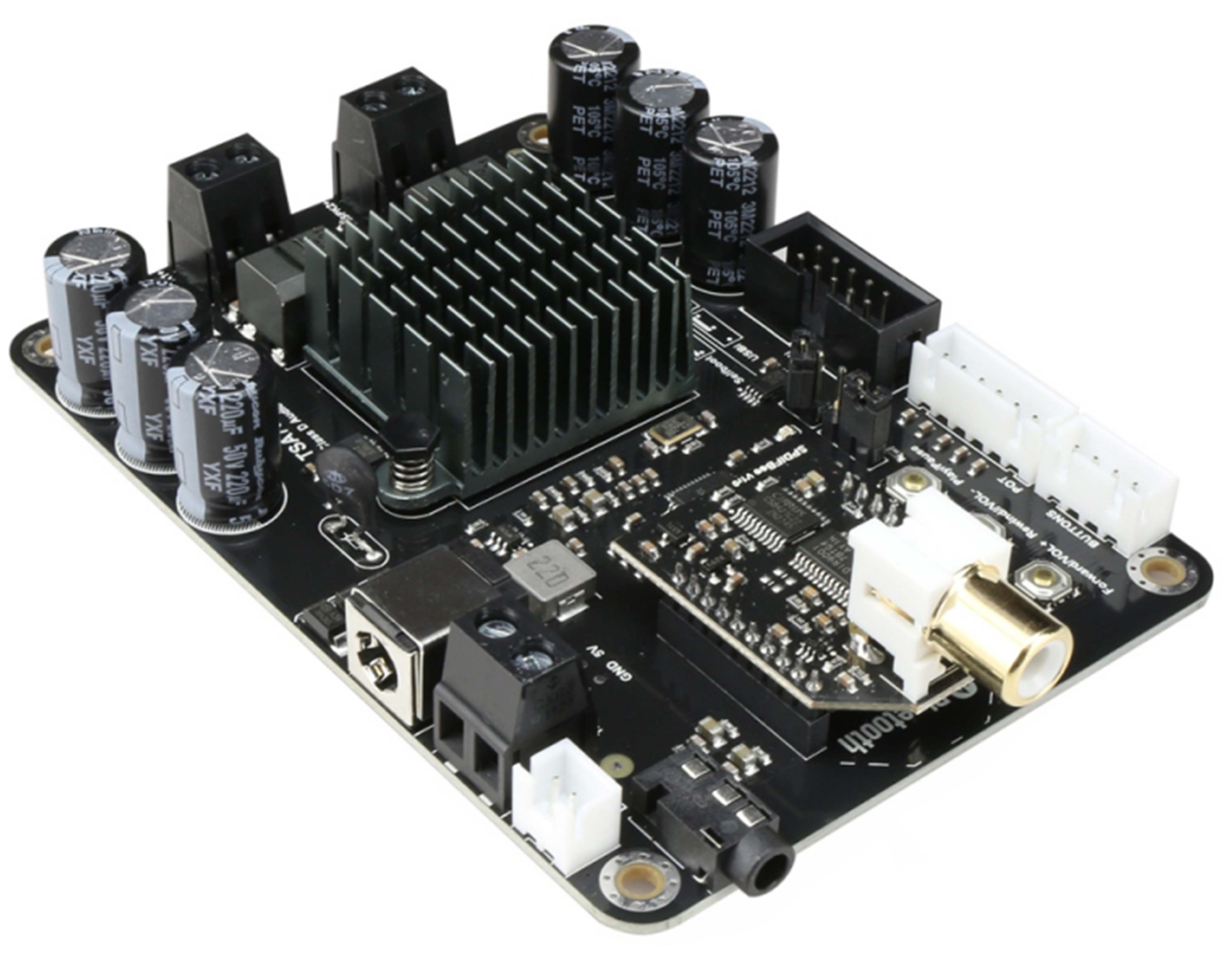

TINYSINE TSA7802C Module Amplificateur

Le Tinysine TSA7802C est un module amplificateur audio numérique 2 canaux intégrant à la fois un étage d'amplification Class D basé sur la puce Texas Instruments TPA3116D2, un processeur de traitement audio Analog Devices ADAU1701 DSP et un récepteur numérique SPDIFBee assurant la conversion des flux S/PDIF coaxiaux vers I²S. Cette architecture tout-en-un permet de combiner réception audio numérique, traitement DSP avancé et amplification de puissance au sein d'une seule carte compacte. Le TSA7802C délivre jusqu'à 2x50W sous 4Ω et peut alimenter efficacement des enceintes passives de 4Ω ou 8Ω grâce à une alimentation externe comprise entre 12V et 24V DC. Son entrée coaxiale accepte les flux audio de 16 bits ou 24 bits jusqu'à 96kHz, tandis que le DSP ADAU1701 offre de nombreuses possibilités de personnalisation sonore. La carte dispose également d'un port de programmation compatible SigmaStudio permettant la création de traitements audio avancés tels que l'égalisation, les filtres actifs, les délais, la gestion du grave ou encore les traitements dynamiques multibandes. Enfin, plusieurs protections intégrées assurent un fonctionnement fiable, notamment contre les surtensions, sous-tensions, surintensités et surchauffes.

TINYSINE TSA7802C : DSP ADAU1701 programmable

Le cœur du traitement audio repose sur le DSP Analog Devices ADAU1701, une solution particulièrement appréciée dans le domaine de l'audio embarqué et du DIY audiophile.

La carte est livrée avec un programme DSP préchargé permettant déjà l'ajustement du gain, des graves, des médiums et des aigus. Pour aller plus loin, le port de débogage intégré permet de connecter un programmateur USBi compatible et de développer ses propres traitements sous SigmaStudio.

L'utilisateur peut ainsi mettre en œuvre des fonctions avancées telles que :

• Égalisation paramétrique
• Filtres actifs et crossovers
• Correction temporelle et délais
• Renforcement des basses fréquences
• Compression et traitements dynamiques multibandes
• Optimisation acoustique d'enceintes sur mesure

Cette grande flexibilité fait du TSA7802C une plateforme idéale pour la conception d'enceintes actives, de systèmes multi-amplifiés ou de projets audio personnalisés.
