WONDOM JAB3+ Module Amplificateur
En achetant ce produit vous obtenez 5 points de fidélité
![[GRADE B] AUDIOPHONICS MOS-120 Amplificateur Intégré Discret Class AB 2x120W 4 Ohm Noir](https://www.audiophonics.fr/59637-thumb_default/audiophonics-mos-120-amplificateur.jpg)
Accessoires pour ce produit
Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.

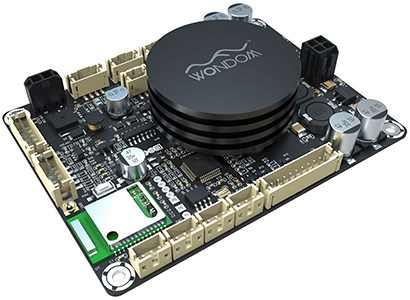

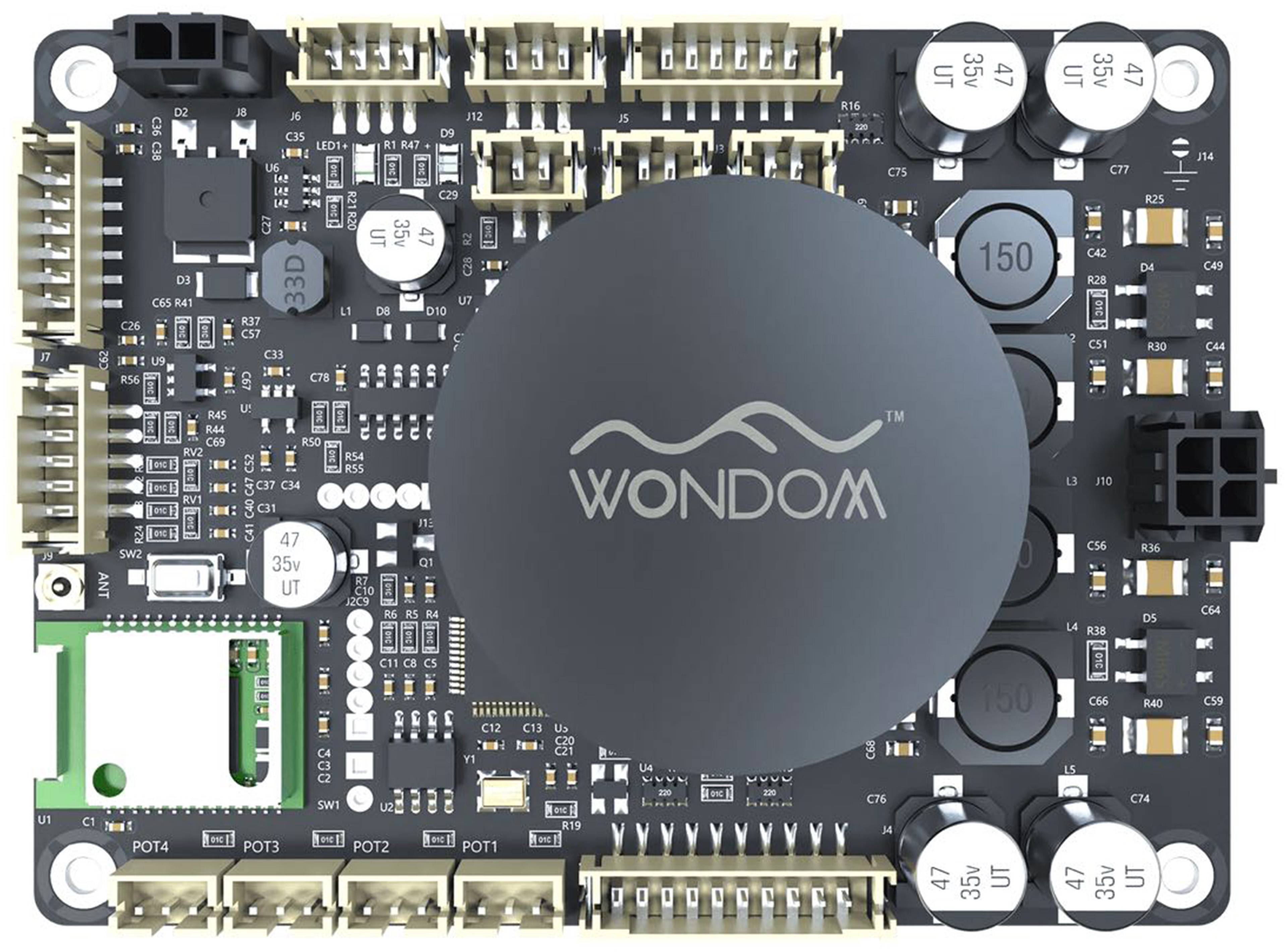

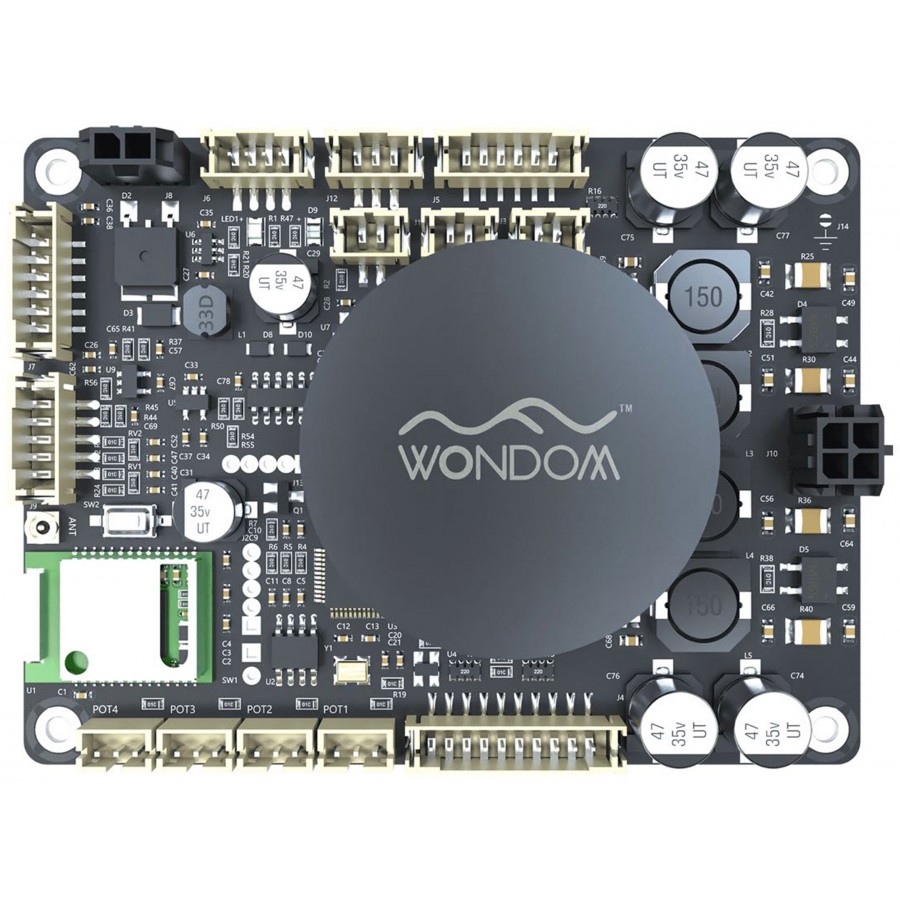

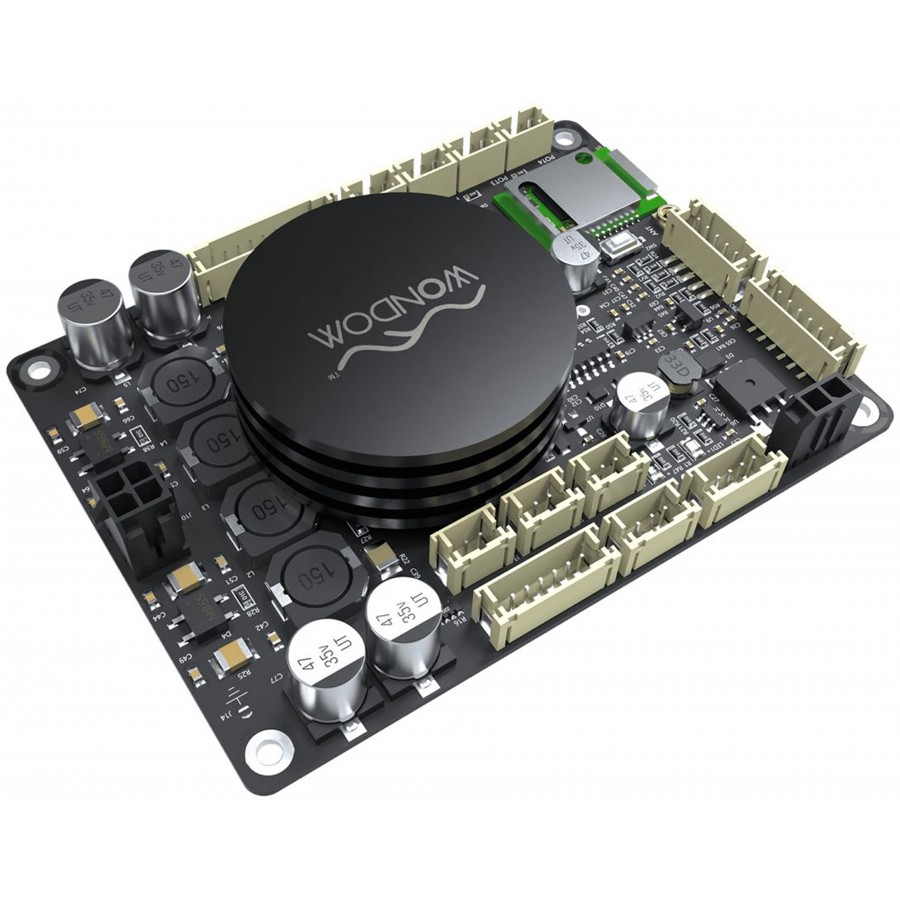

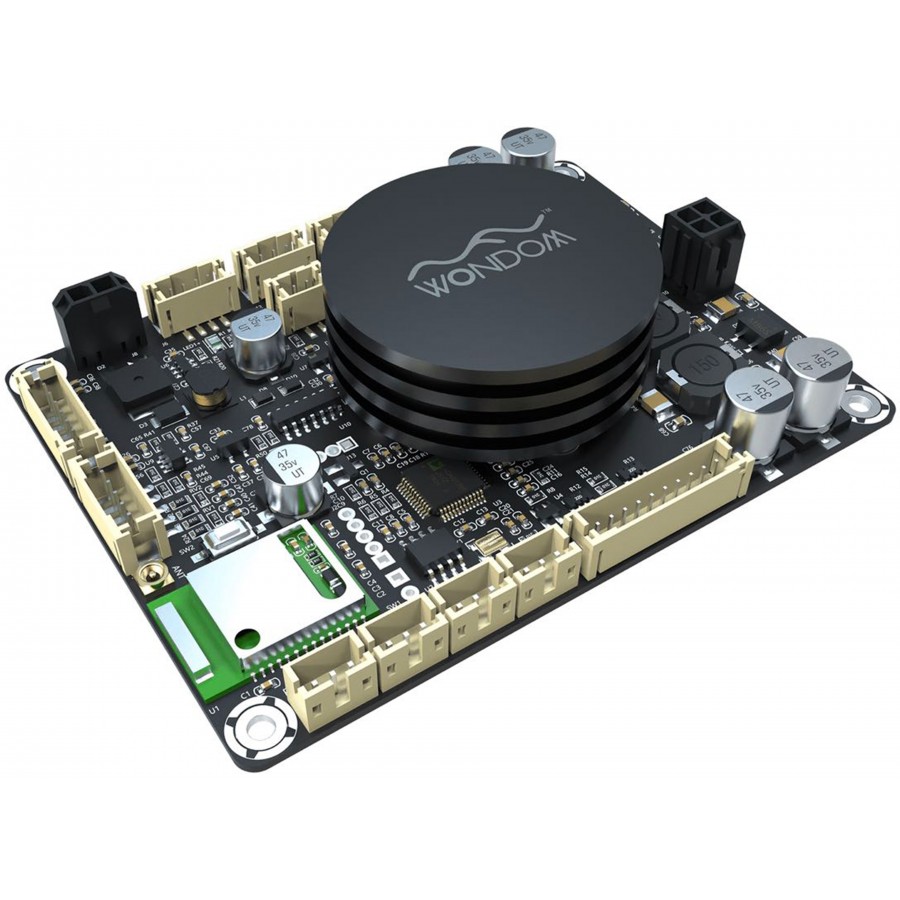

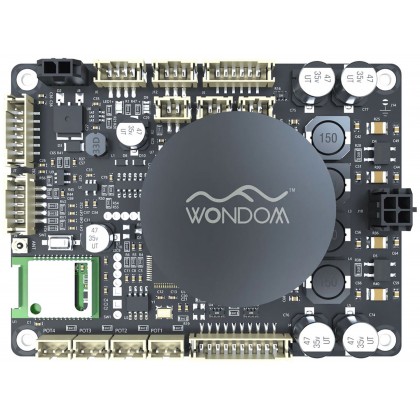

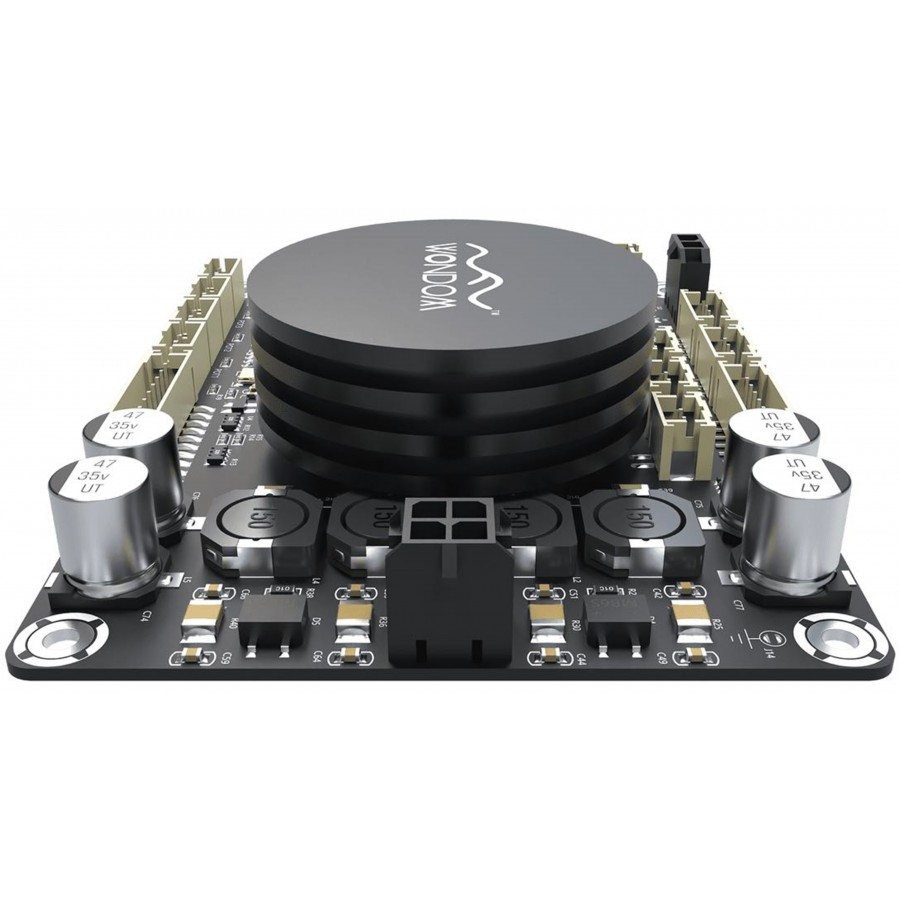

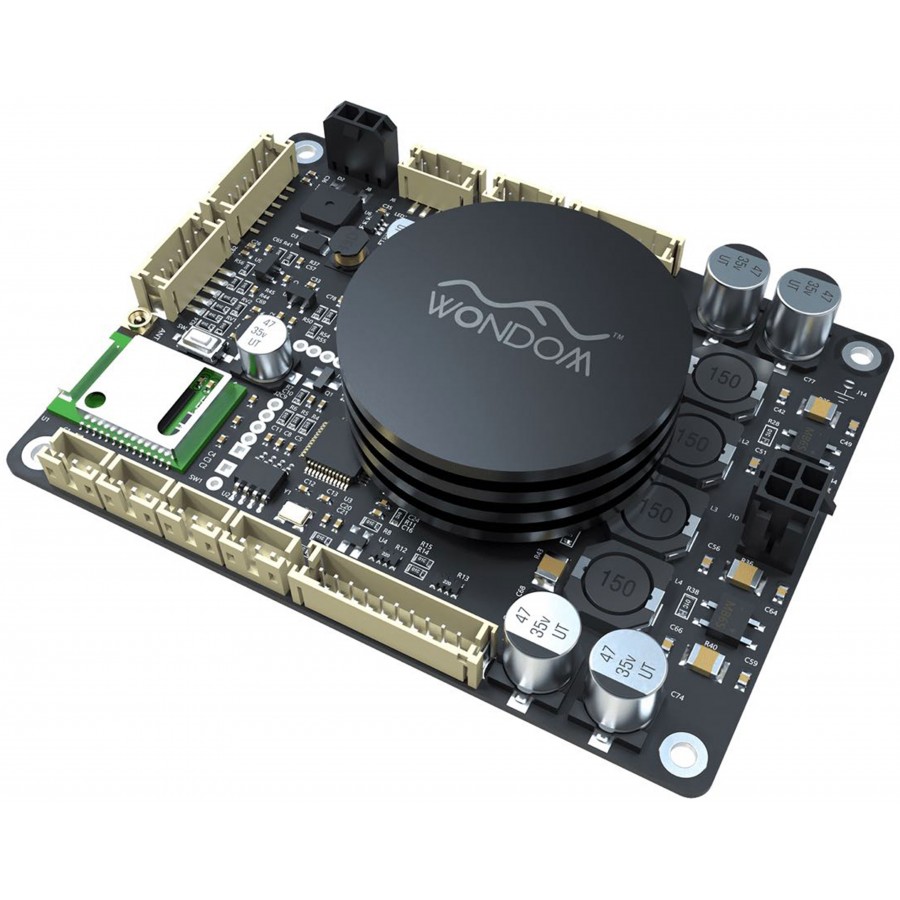

Wondom JAB3+ Module Amplificateur Class D Bluetooth 5.0 DSP ADAU1701 1x100W 4 Ohm
Le Wondom JAB3+ est un module amplificateur capable de développer une puissance de 1x100W, supportant le Bluetooth 5.0 (aptX HD) et intégrant un DSP ADAU1701 pour une solution audio tout-en-un. Grâce à ce dernier, le JAB3+ peut être programmé avec Sigma Studio et contrôlé via une interface graphique intuitive (nécessite l'utilisation d'un module Wondom ICP5, non fourni).

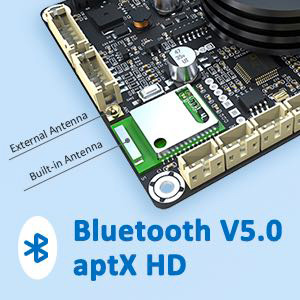

Wondom JAB3+ : Bluetooth 5.0
Le JAB3+ est équipé d’un module Bluetooth 5.0 pour l'entrée audio, prenant en charge les codecs aptX, aptX HD, aptX LL, SBC et AAC. Ce module intégrant directement une antenne, vous pouvez donc coupler directement le JAB3+ à la source de votre choix pour écouter de la musique. Un port d'antenne externe est également disponible sur la carte afin d’assurer une connexion stable dans les cas où le JAB3+ est installé dans un haut-parleur ou autre emplacement nécessitant un déport de l'antenne.

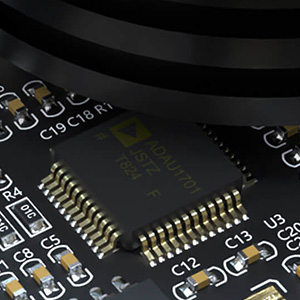

Wondom JAB3+ : ADAU1701 DSP
Le JAB3+ intègre également une puce DSP ADAU1701 haute performance pour le traitement du signal audio. Quatre ports pour des potentiomètres externes sont montés sur le JAB3+. Vous pouvez utiliser des potentiomètres externes pour contrôler le volume, le gain et la réponse en fréquence.
Après connexion avec le programmateur Wondom ICP5, vous pouvez écrire un programme avec Sigma Studio, ou obtenir un contrôle en temps réel de vos systèmes audio via l'interface utilisateur PC, grâce à laquelle vous pouvez ajuster le gain, le volume, le filtre passe-haut/passe-bas, l'égaliseur et d'autres paramètres.

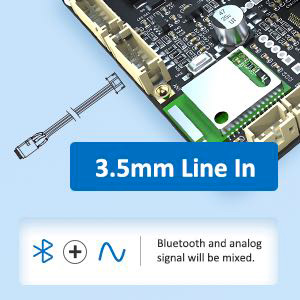

Application MiumaxWondom JAB3+ : Entrée Ligne 3.5mm
En plus de l’entrée Bluetooth, le JAB3+ intègre une entrée ligne Jack 3.5mm. Est à noter que lorsque les deux entrées sont utilisées simultanément, les signaux sont mixés avant d’être envoyés au circuit d’amplification.

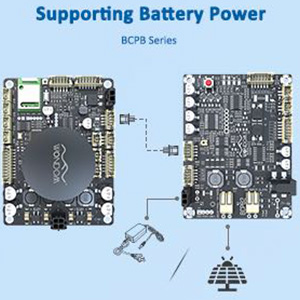

Wondom JAB3+ : Alimentation par batterie
En plus de son port d’alimentation classique, le JAB3+ supporte l’alimentation batterie, en faisant une solution idéale pour une utilisation nomade. Veillez tout de même noter que le JAB3+ n’étant pas équipé d’un circuit de gestion de la charge, il est recommandé d’utiliser un module de gestion de batterie tel que le Wondom BCPB6.
Wondom JAB3+ : 4 potentiomètres externes
Quatre ports pour potentiomètres externes sont montés sur le JAB3+ pour faciliter le contrôle de l'ensemble du système audio. Vous pouvez les utiliser pour contrôler le gain ou la fréquence de coupure en toute simplicité. Les fonctions de ces potentiomètres s'ajustent automatiquement en fonction du mode de sortie.
Wondom JAB3+ : Mode veille automatique
Le JAB3+ utilise un détecteur de niveau du signal pour réduire la consommation d'énergie. Il surveille en permanence le signal d'entrée et il existe un seuil de tension de signal prédéfini. Si aucun signal n'est détecté (tension inférieure au seuil) pendant 5 minutes, le module d'amplification passera automatiquement en mode veille, réduisant sa consommation énergétique. De même, quand un signal est détecté en mode veille, le module se réactivera automatiquement.
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Module amplificateur |
| Nombre de canaux | 1 (Mono) |
| Entrées | 1x Entrée ligne Jack 3.5mm Bluetooth 5.0 |
| Sorties | Bornier enceintes 1x Sortie ligne PH2.0 |
| Codecs Bluetooth supportés | aptX, aptX HD, aptX LL, SBC, AAC |
| Impédance de charge minimum | 2Ω |
| Efficacité | 78% |
| Gain amplificateur | 26dB |
| Sensibilité entrée | 775mV |
| Fréquence de coupure HFP | 0.25kHz - 2kHz |
| Fréquence de coupure LFP | 20kHz |
| Rapport signal sur bruit (SNR) | 99dB |
| Taux de distosion harmonique plus bruit (THD+N) | 0.04% @5W 2Ω 0.06% @10W 2Ω |
| Impédance d'entrée | 10kΩ |
| Niveau de bruit de sortie | 174µV |
| Général | |
|---|---|
| Tension d'alimentation | 12V-26V DC |
| Dimensions | 91.44 x 68.6mm |
| Conditionnement | Wondom JAB3+ 1x Câble d'alimentation Molex-2Pos 50cm 1x Câble de haut-parleur Molex-4Pos 50cm |
| Entrées | Bluetooth |
| Entrées | Jack 3.5mm |
| Sorties | PH 2.0mm |
| Sorties | Borniers enceintes |
| Canaux | 1 (Mono) |
| Class | Class D / T |
| Composant amplification | NC |
| Puissance (W) | 100.0 |
