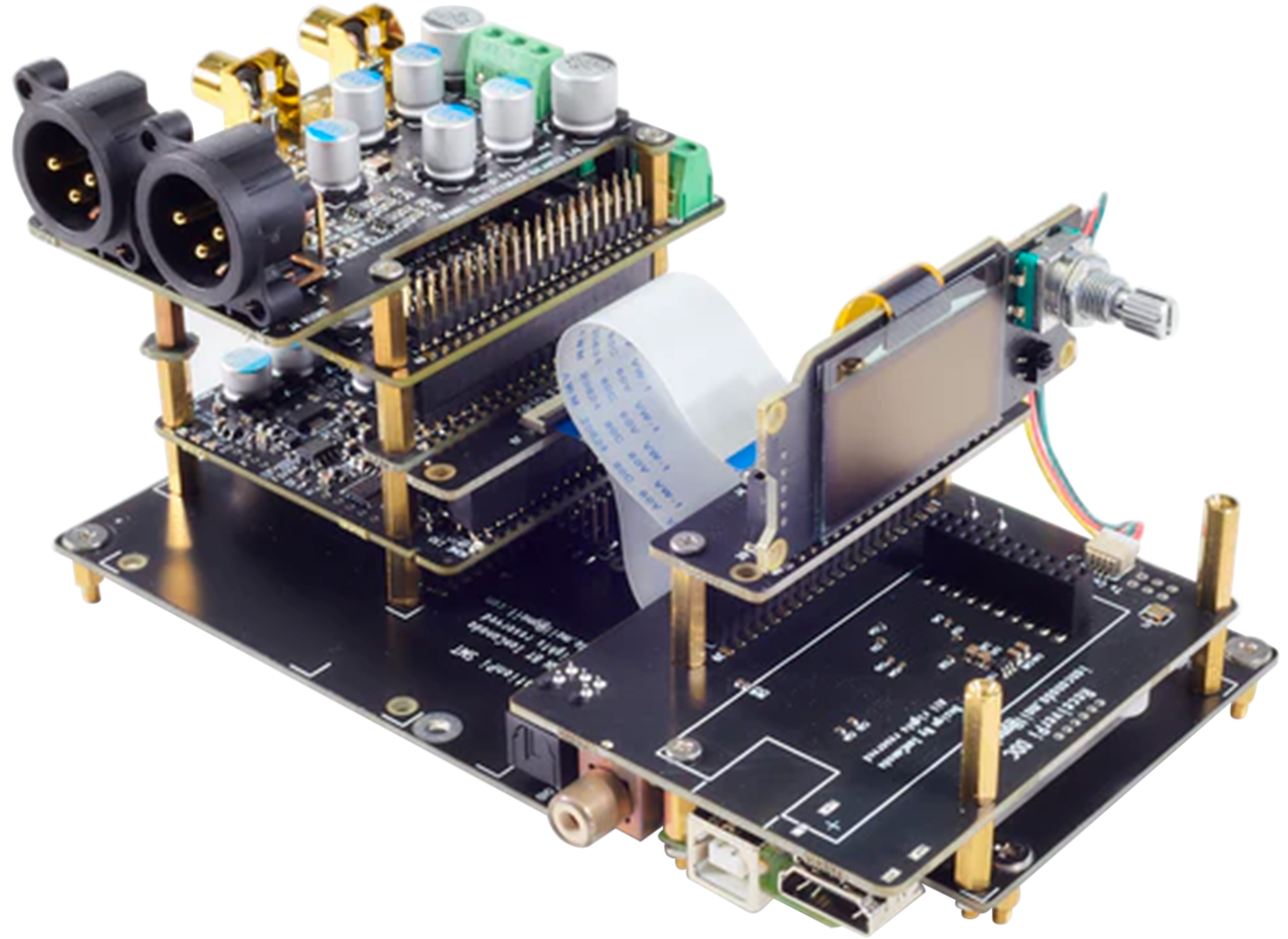

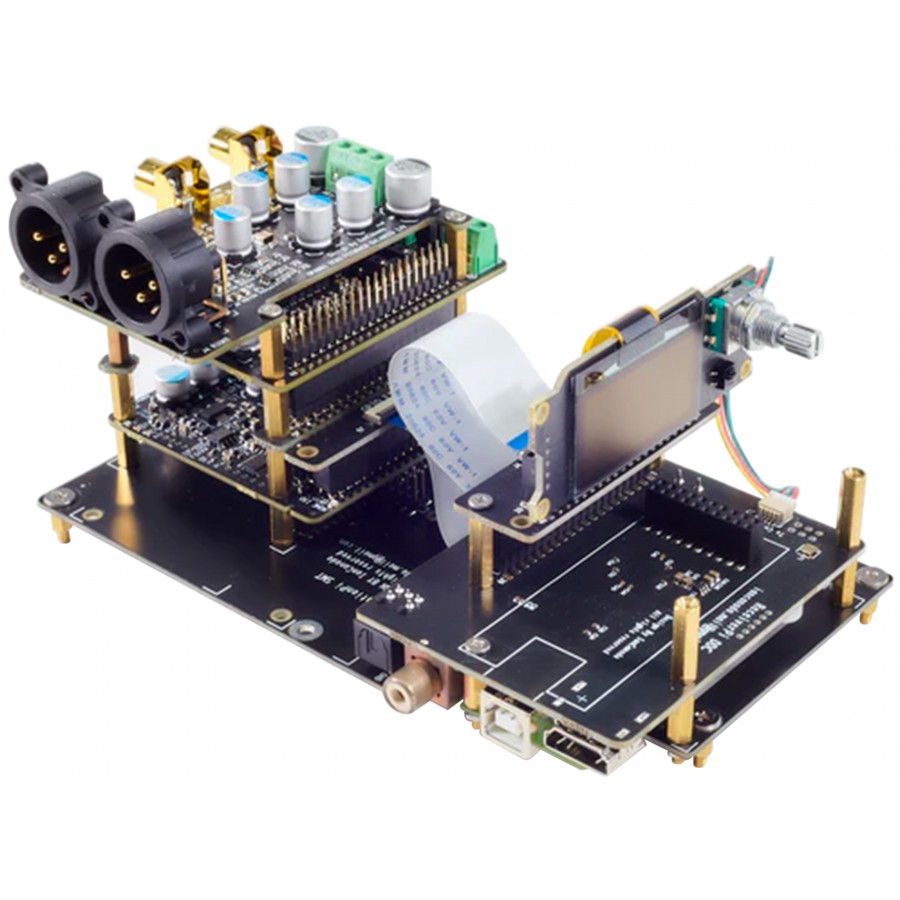

IAN CANADA 92A Kit Modules DAC

Le Ian Canada 92A est un kit DAC double mono basé sur deux puces ES9038Q2M. Conçu pour une conversion numérique/analogique synchronisée via une horloge externe en mode SYNC, il s’appuie sur le module FifoPi Q7III qui met en mémoire tampon et reclocke le flux I2S, permettant ainsi de stabiliser le jitter en amont de la conversion, tandis que l’architecture double mono isole les deux canaux afin d’améliorer la séparation et la précision de restitution. Cette base est complétée par un étage I/V symétrique OPA861 sans contre-réaction, qui convertit le courant de sortie du DAC en tension tout en conservant une réponse linéaire.

Cette approche se prolonge avec le ReceiverPi DDC II, qui unifie les entrées numériques vers un bus I2S cohérent, tandis que la distribution du MCLK depuis le FifoPi vers le DAC garantit un asservissement direct à l’horloge de référence. Le StationPi SMT intervient ici comme support d’intégration, structurant les connexions entre modules et facilitant l’ajout d’une interface Raspberry Pi ou USB. L’intégration du MonitorPi Pro assure enfin le contrôle et la supervision du système, permettant ainsi une gestion centralisée.
