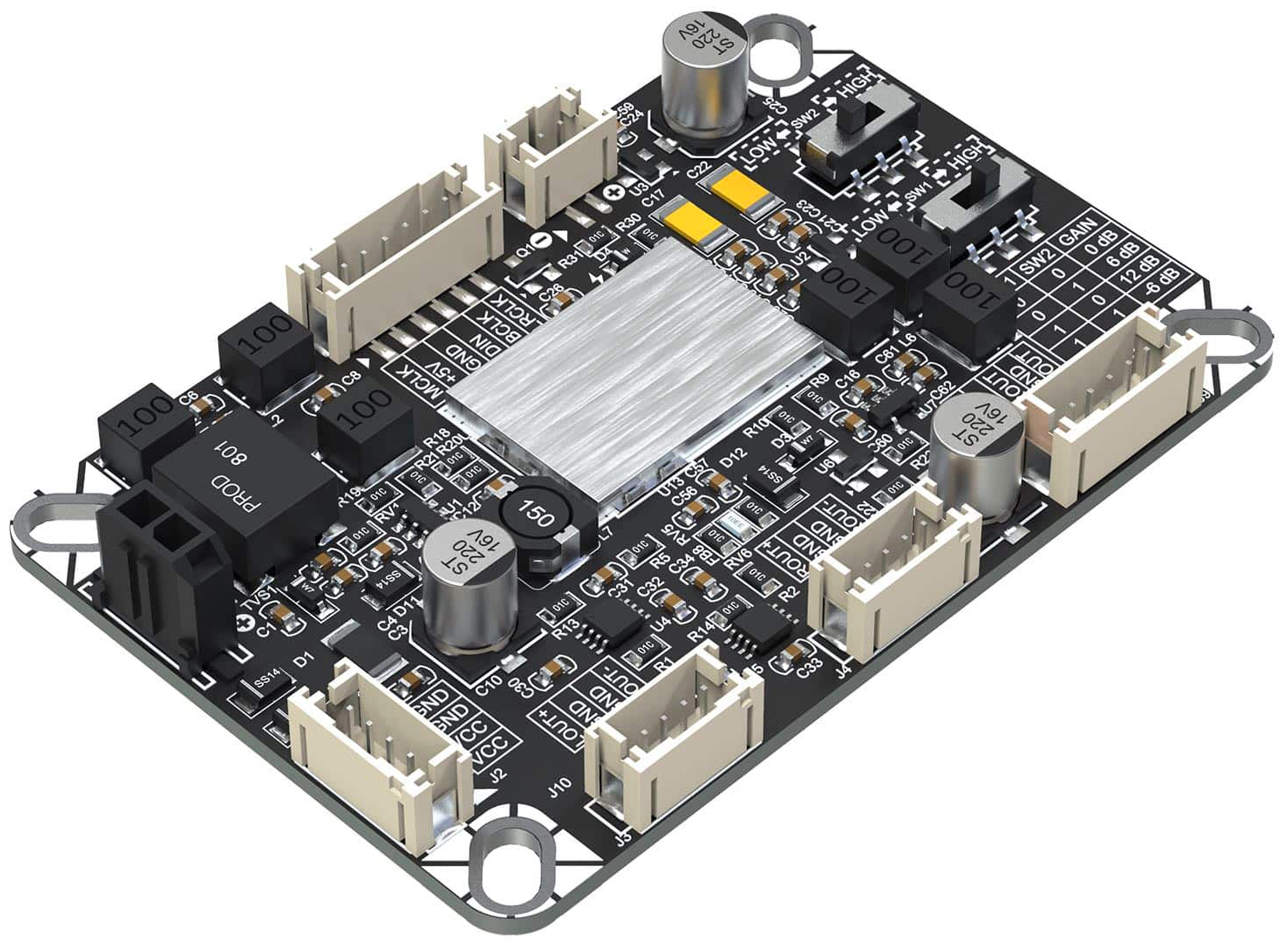

WONDOM ASCM‑D2A‑PCM5122 Module DAC

Le Wondom ASCM‑D2A‑PCM5122 est un convertisseur numérique‑analogique I2S conçu pour transformer un signal audio numérique en sortie analogique exploitable par un amplificateur ou des enceintes actives. Il s’appuie sur le DAC Texas Instruments PCM5122 afin de traiter des flux jusqu’à 32 bits / 384 kHz, permettant ainsi de restituer le signal avec un niveau de détail élevé tout en assurant une conversion stable vers des sorties analogiques asymétriques ou différentielles, facilitant son intégration dans une chaîne audio existante.

Wondom ASCM‑D2A‑PCM5122 : Interface I2S simplifiée

La prise en charge d’une interface I2S à 3 fils, supprimant la nécessité d’un signal MCLK, simplifie l’intégration tout en réduisant les interférences électromagnétiques au sein du système. Cette approche limite les perturbations liées aux lignes d’horloge multiples, permettant ainsi de maintenir une transmission du signal plus propre, particulièrement dans les environnements compacts ou sensibles aux émissions parasites.

Wondom ASCM‑D2A‑PCM5122 : Compatibilité étendue

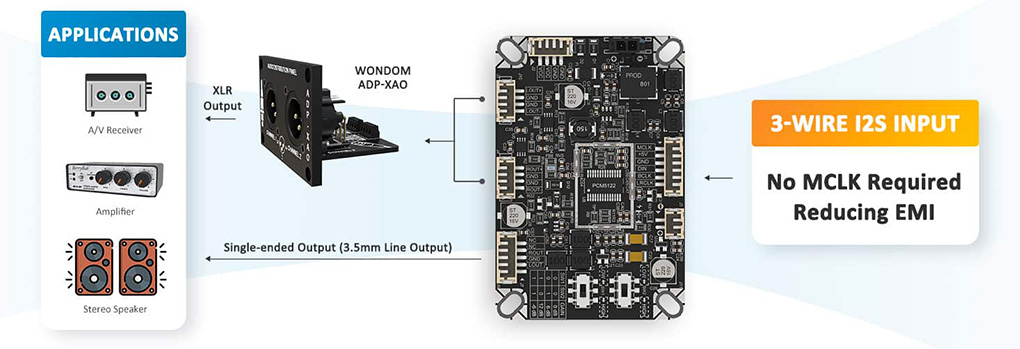

Le module délivre simultanément des sorties analogiques en mode asymétrique et différentiel, permettant d’adapter directement le niveau et le type de signal aux équipements connectés. Cette polyvalence se prolonge par la compatibilité avec le module ADP‑XAO pour une conversion vers sorties XLR, facilitant ainsi l’intégration dans des chaînes audio domestiques, professionnelles ou en installation fixe sans adaptation intermédiaire complexe.

Wondom ASCM‑D2A‑PCM5122 : Réglage de gain

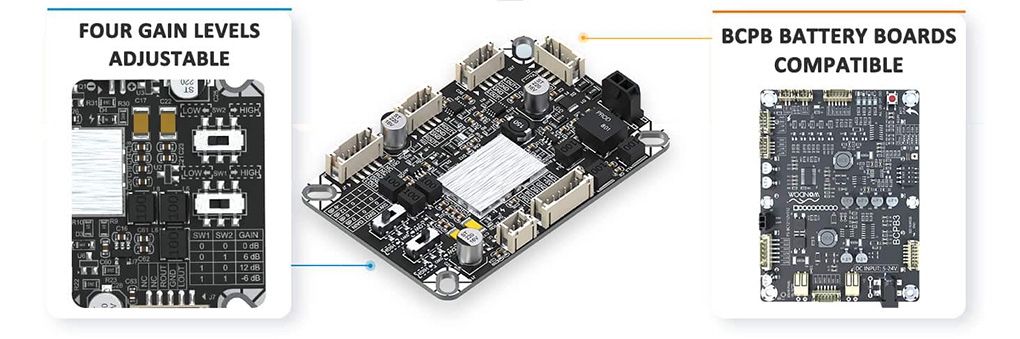

Quatre niveaux de gain configurables (-6 dB, 0 dB, 6 dB, 12 dB) sont accessibles via des commutateurs DIP embarqués, permettant d’ajuster précisément le niveau de sortie en fonction de la sensibilité de l’étage suivant. Cette capacité d’adaptation se combine à une alimentation possible sur batterie, avec connectique dédiée compatible avec les modules Wondom BCPB, autorisant des intégrations autonomes tout en maintenant une cohérence de niveau et de dynamique.

Wondom ASCM‑D2A‑PCM5122 : Intégration simplifiée

L’intégration repose sur des connecteurs plug‑and‑play permettant un raccordement rapide sans câblage complexe, réduisant ainsi le temps de mise en œuvre et les risques d’erreur lors de l’installation. Cette approche favorise une insertion directe dans des systèmes existants, tout en conservant une architecture claire et évolutive pour des configurations sur mesure.

Wondom ASCM‑D2A‑PCM5122 : Certifié CE et FCC

Certifié CE et FCC, le module répond aux exigences de compatibilité électromagnétique et de sécurité, garantissant un fonctionnement conforme dans des environnements variés. Cette fiabilité est renforcée par une plage de fonctionnement étendue de -20 °C à 65 °C, permettant de maintenir des performances stables aussi bien en conditions domestiques qu’industrielles, y compris dans des environnements contraints ou soumis à des variations thermiques importantes.
