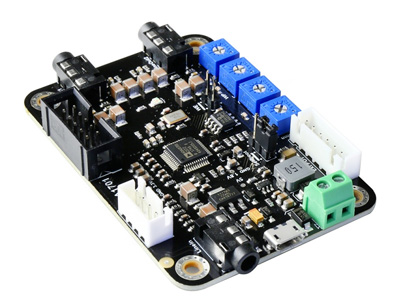

Le TinySine TSA1701 est un module de traitement du signal audio numérique complet. La puce principale utilisée est une ADAU1701, permettant à ce DSP d'être utilisé aussi bien pour des enceintes actives ou créer un système 2.1 efficace. Quatre potentiomètres permettent d'ajuster directement et physiquement les paramètres principaux : gain et niveau des graves, médiums et aigus.

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 2 points de fidélité


Référence : 14837
Nouveau produit

22,90 €TTC

19,08 € HT
dont 0,05 € d'éco-participation

- +


Date d'expédition : 08-10-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

TinySine TSA1701

Module DSP ADAU1701 Sigma Studio

TinySine TSA1701 Module DSP ADAU1701 Sigma Studio

Le TinySine TSA1701 est un module de traitement du signal audio numérique complet. La puce principale utilisée est une ADAU1701, permettant à ce DSP d'être utilisé aussi bien pour des enceintes actives ou créer un système 2.1 efficace. Quatre potentiomètres permettent d'ajuster directement et physiquement les paramètres principaux : gain et niveau des graves, médiums et aigus.

Le module dispose d'un port debug pour Sigma Studio. Il est ainsi possible de programmer ce module à l'aide d'un programmateur (vendu séparément, voir accessoires) pour disposer de nombreuses fonctionnalités supplémentaires incluant l'égalisation, le filtrage, l'amélioration des basses, un traitement multibandes dynamique, une compensation du delay et bien plus.

TinySine TSA1701 Module DSP ADAU1701 Sigma Studio Télécharger ADI Sigma Studio

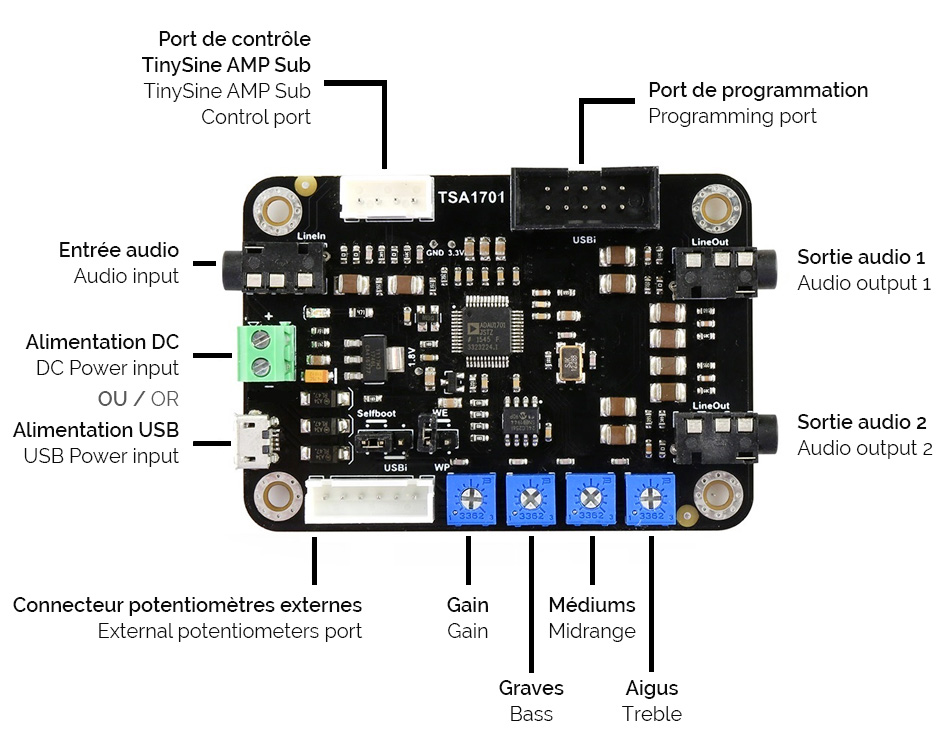

Pinout

Nom du portNom du pinDirectionDescription
Port potentiomètres externes3.3VSortie alimentationSortie 3.3V
A_ADC1Entrée analogiqueContrôle des aigus
A_ADC2Entrée analogiqueContrôle des médiums
A_ADC3Entrée analogiqueContrôle des graves
A_ADC0Entrée analogiqueContrôle du gain
GND1--
Entrée audioGND--
ADC1Entrée analogiqueCanal droit
ADC0Entrée analogiqueCanal gauche
Sortie audio 1GND--
DAC0Sortie analogiqueCanal gauche
DAC1Sortie analogiqueCanal droit
Sortie audio 2GND--
DAC2Sortie analogiqueCanal gauche
DAC3Sortie analogiqueCanal droit
Port de contrôle TinySine AMP SubLine Out0Sortie analogiqueDAC0
Line In0Entrée analogiqueADC0
GND--
GND--

Il est nécessaire de déconnecter les points de soudure AUX_ADC à l'arrière du module pour connecter des potentiomètres externes.

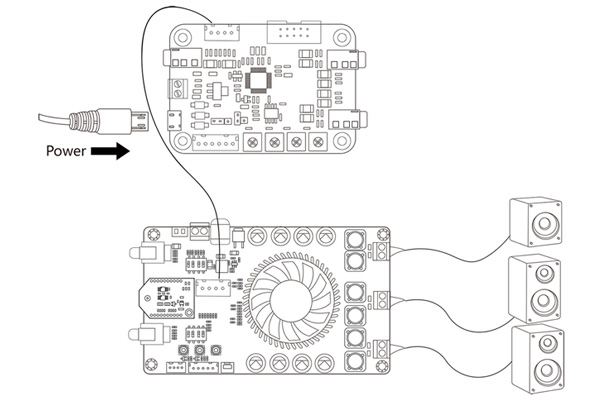

Contrôle d'un module amplificateur 2.1 via TSA1701

TinySine TSA1701 Module DSP ADAU1701 Sigma Studio

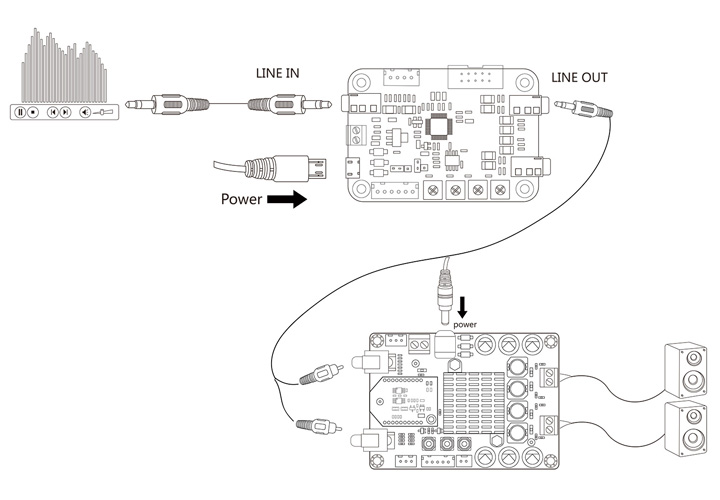

Fonctionnement du TSA1701 avec module amplificateur stéréo

TinySine TSA1701 Module DSP ADAU1701 Sigma Studio

Caractéristiques techniques

Spécifications
Type de produitModule DSP
DSPADAU1701
50MIPS
28/56bit
Compatibilité logicielSigma Studio
Alimentation5V via Micro USB ou 9-30V DC
Entraxes58.3mm x 37mm

Caractéristiques
EntréesJack 3.5mm
SortiesJack 3.5mm

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
5.0 / 5
4 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
TinySine TSA1701
I ordered 2 TinySine DSP boards TSA1701 on May 27, 2024.
Only after the order I noticed that no units were in stock.
The parcel was finally delivered on June 18, 2024, i.e. after 22 days.
The price seems ok.
Unit price was 22,71 € at the day of order,
Including shipping to Germany this resulted in 25,75 € per board.
List price at TinySine is 21,20 USD (=19,93 € on June 21, 2024).
For 2 boards shipping cost are estimated as 8 $, resulting in a unit price of 25,20 $.
For an order of 2 the German distributor charges 37 € per unit.
 (0)
 (1)
Cet avis a été posté pour TINYSINE TSA1701 Module DSP ADAU1701 Sigma Studio
Note :
 5/5
Date :
Superb little DSP'
I've bought this DSP kit initially for fun. However, it was a life saver!
I had programmed it with a dynamics compressor, to be able to get rid of the LOUD action sounds and inaudible dialogues on Netflix (and movies in general). It does the job very well, you don't get a heart attack each time family is watching some movies...
In Sigma Studio there are a lot of interesting algorithms and other applications.
 (0)
 (0)
Cet avis a été posté pour TINYSINE TSA1701 Module DSP ADAU1701 Sigma Studio
Note :
 5/5
Date :
Game changer
Wow!
Bought this DSP board just for fun...and...it's really a game changer for any DIY project!

I'm using it swapping an Audiocontrol 6XS electronic crossover and driving one of my old DIY speakers (SBAcoustic SB17NRX-C35 + ScanSpeak D2010).
Results are astonishing, not only for the price...

It's really like to play a game setting up serious things like:
All levels +
24dB Linkwitz-Riley Filters +
Baffle Step loss compensation (curve choice via potentiometer) +
Notch Filters +
Time Delay...

Sigma Studio works perfectly and is quite intuitive (from my personal point of view).

Well, for this price it's an incredible product giving Hi-Fi sound quality and...unique DIY freedom!

I hope that in future we can buy also an evolution of this concept with more powerful DSP, direct SPDIF input (+output), different DACs, 2x6...etc.

Great purchase, thanks!
Marco
 (0)
 (0)
Cet avis a été posté pour TINYSINE TSA1701 Module DSP ADAU1701 Sigma Studio
Note :
 5/5
Date :
Powerful device
You can do a lot of audio processing with this small unit as shown in this video:
https://www.youtube.com/watch?v=AqLGvlHuUfM

To reprogram the 256144-bytes EEPROM: connect the USBi programmer, move the jumper to USBi instead of self-boot and put the jumper on WE (write enable).

After you get "WRITE SUCCESSFUL": disconnect the USBi programmer, move the jumper back to self-boot, remove the WE/WP jumper (write protection) and connect a USB cable or a power source.
 (2)
