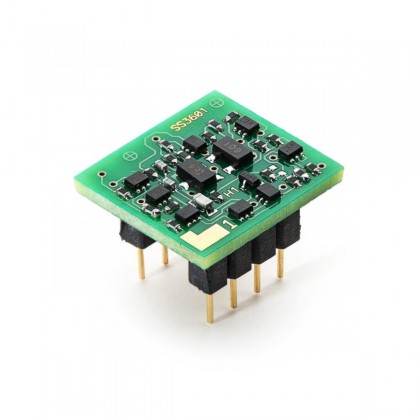

SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)

SparkoS Labs a crée une gamme d'AOP discrets montés sur DIP8 optimisés pour fournir d'excellentes performances audio. Ils vous permettront de remplacer des AOP moins performants ou tout simplement d'obtenir une sonorité différente.

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 3 points de fidélité


Référence : 13168
Nouveau produit

39,90 €TTC

33,25 € HT
dont 0,01 € d'éco-participation

- +


Date d'expédition : 12-12-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Garantie 2 ans

Accessoires pour ce produit

Retrouvez ici une sélection d'accessoires utiles et/ou indispensables pour ce produit. Ceux-ci sont spécialement sélectionnés par l'équipe Audiophonics en fonction des caractéristiques du produit.


Informations

SparkoS Labs SS3601

AOP Discret Simple DIP8 (Unité)

SparkoS Labs SS3601 AOP Discret Simple DIP8 (Unité)

SparkoS Labs a crée une gamme d'AOP discrets montés sur DIP8 optimisés pour fournir d'excellentes performances audio. Ils vous permettront de remplacer des AOP moins performants ou tout simplement d'obtenir une sonorité différente. De plus, avec leur dimensions réduites, mesurant un tiers de la taille de n'importe quel autre AOP discret, ceux-ci s'intégreront sans problème dans vos appareils et projets.

La polarisation en Class A et la grande capacité de courant de sortie, couplées à un système de compensation propriétaire nécessitant à plusieurs condensateurs diélectriques NPO rendent ces amplificateurs discrets impossible à fabriquer sous forme de circuits intégrés monolithiques.

Pourquoi des AOP discrets ?

Les AOP de chez SparkoS Labs dépassent aisément les performances de tout AOP en circuits intégrés, que ce soit en ce qui concerne le Gain en boucle ouverte, le bruit, le courant de sortie ou encore l'amplitude du courant de polarisation en Class A. Même l'AOP OPA627 disposant maintenant d'une belle réputation s'avère être plus cher pour un gain plus faible de 30dB et un bruit environ deux fois plus élevé. Le tableau ci-contre permet de comparer les performances des AOP SparkoS Labs et des AOP en circuits intégrés.

SparkoS Labs AOP SS3601

La technologie SparkoS Labs

Présentation :
Tous les AOP SparkoS Labs discrets sont basés sur la topologie Lin 3 Stage qui consiste en une paire d'étages d'entrées différentielle, un étage de gain (VAS) et un étage de sortie en Class A avec compensation deux pôles. Tous les composants actifs sont des transistors à jonction bipolaire (BJT) offrant la meilleure linéarité que les composants silicium puissent offrir. Par ailleurs, les composants sont totalement protégés contre les surintensités par des circuits actifs de limitation de courant dans les étages de gain et de sortie, ainsi que contre les grands écarts de tensions d'entrée à l'aide de diodes Schottky.

Étage d'entrée :
L'étage d'entrée des AOP SparkoS Labs intègre une double paire de transistors à jonction bipolaire (BJT) NPN appairés. La tension d'offset d'entrée est réglée en usine et est meilleure que 250uV @ +/-12VCC. Un miroir de courant Wilson est utilisé comme charge active permettant d'obtenir une correspondance de courant précise entre les transistors d'entrée.

Étage de Gain (VAS) :
L'étage de gain est un cascode Darlington apportant une très haute linéarité ainsi qu'un grand gain en boucle ouverte. La tension de polarisation du cascode est dérivé de shunt de précision de référence, disposant d'une impédance dynamique bien plus faible et moins de bruit que les diodes Zener basses tensions souvent utilisées pour dériver une tension de polarisation. Par ailleurs, le courant de l'étage de gain est limité, permettant d'obtenir une bien meilleure stabilité.

Étage de sortie :
L'étage de sortie est un collecteur commun (émetteur-suiveur) push-pull en Class A avec un courant stable de 8mA. Du fais de l'action push-pull, l'étage de sortie peut fournir ou absorber 16mA tout en restant en Class A. Il basculera automatiquement en Class AB si jamais plus de courant est demandé. Un système de limitation de courant actif est utilisé pour protéger l'étage de sortie d'une éventuelle surcharge. Les transistors de sortie sont des transistors haut gain individuels, encapsulés dans un package SOT23 fabriqué par l'entreprise Diodes, Inc. qui a développé une méthode d'encapsulation permettant à leurs composants de dissiper 2 à 3 fois plus d'énergie qu'un package SOT23 classique. En utilisant ces composants, les AOP SparkoS Labs profitent d'un grand courant polarisé en Class A et peuvent fournir ou absorber bien plus de courant de sortie que des AOP DIP8 classiques.

Compensation :
Tous les AOP discrets de chez SparkoS Labs intègrent un schéma de compensation à 2 pôles unique offrant une grande tolérance aux charges capacitives. Cela permet à ces AOP d'être intégrés dans la plupart des circuits et de fonctionner sans problème de stabilité. Cette compensation à 2 pôles, bien que plus performante que les schémas à 1 pôle, n'est pas souvent utilisée dans les AOP en circuits intégrés du fait de la difficulté de fabrication. Les condensateurs dans les AOP en circuits intégrés occupent énormément de la place du die et il n'est donc pas possible de multiplier énormément leur nombre. Les AOP de chez SparkoS Labs eux utilisent 3 condensateurs pour la compensation. Ceux-ci ne peuvent donc pas être fabriqués sous forme de circuits intégrés mais uniquement sous forme d'amplificateurs opérationnels discrets.

Schéma

SparkoS Labs AOP SS3601

Caractéristiques techniques

Spécifications techniques
Type d'AOPAOP simple discret Class A
SupportDIP8
Gain boucle ouverte140dB
Bruit415nV RMS jusqu'à 20kHz
Tension max+/- 18VCC
Courant de sortie15mA Class A
Courant de sortie Max65mA
Courant d'alimentation14mA
Offset< 300µV
Plaquage contactsOr
Autres caractéristiquesOptimisé pour une utilisation audio haute performance
Compensation à 2 pôles
Condensateurs NPO
Dimensions13.75 x 15 x 11.68mm

Caractéristiques
Type AOPSimple

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
5.0 / 5
7 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Sparkos
Voilà une merveille qui n'est pas une illusion. Il mérite 100%
 (0)
 (0)
Cet avis a été posté pour SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)
Note :
 5/5
Date :
the perfect upgrade for my x7 soundcard
Bought two of these and two ss3602 for my creative X7 soundcard.
They are a perfect upgrade, because
- they are small, you can´t close the hatch anymore because of the height of the ss3603, but you can still place the x7 on your desk normally

- you can HEAR the difference. I use it with a grado RS1, and the sound became more detailed

Awesome piece of hardware!
 (0)
 (0)
Cet avis a été posté pour SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)
Note :
 5/5
Date :
Transfigure mon DAC Fostex HPA8C
Complément de mes commentaires laissés sur l'AOP Burson Supreme sound orange.
Je souhaité remplacer les AOP des étages de sortie de mon DAC par des Burson mais la place manquait en hauteur pour les loger. J'ai alors exploré les autres solutions et je suis ravi d'avoir essayé ces Sparkos selon les conseils d'Audiophonics . Ils m'apparaissent extrêmement performants et dopent mon DAC désormais capable driver tout type de charge. Le son n'est plus seulement bon en sortie casque mais aussi sur mon ampli.
Attention, ces AOP sont plus longs et plus larges que les AOP d'origine. Il faut leur faire de la place. Je n'ai pas voulu utiliser de prolongateur, ceci a nécessité de souder les petits condensateurs aux dos de la carte et d'éloigner les gros condensateurs de quelques mm . Je pensais mon DAC de 2014 dépassé, avec ces deux transformations il sonne aussi bien que les DAC actuels du commerce à plus de 2000€.
 (1)
 (0)
Cet avis a été posté pour SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)
Note :
 5/5
Date :
AOP au top
Un véritable gain de définition du signal audio, détail et précision : un super produit. Facile à mettre en oeuvre car assez compact, en remplacement d'un CI existant. Ca m'ouvre de belles promesses de réalisations futures. N'hésitez pas ça vaut son prix.
 (0)
 (0)
Cet avis a été posté pour SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)
Note :
 5/5
Date :
Une alternative aux Burson
J’ai branché deux Sparkos SS3601 sur un DAC AK4497 à la place de deux Burson V6 classic, les Sparkos se placent très facilement sur les support DIP8. Après une semaine de rodage, le son des Sparkos est plus défini, plus détaillé, plus transparent la localisation des instruments très précise en largeur et en profondeur. Pourtant, je conserve mes Burson, qui sont un peu moins brillant dans le médium/aigu mais donnent plus de relief aux instruments, c’est le constat sur mes enceintes isodynamiques. J’ai apporté les Burson chez un ami qui possède un DAC DIY avec TDA1541/OPA627 et des enceintes Proac reponse 3 avec membranes en polypropylène et là les Sparkos ont amélioré la restitution de manière incroyable.
 (1)
 (0)
Cet avis a été posté pour SPARKOS LABS SS3601 AOP Discret Simple DIP8 (Unité)
