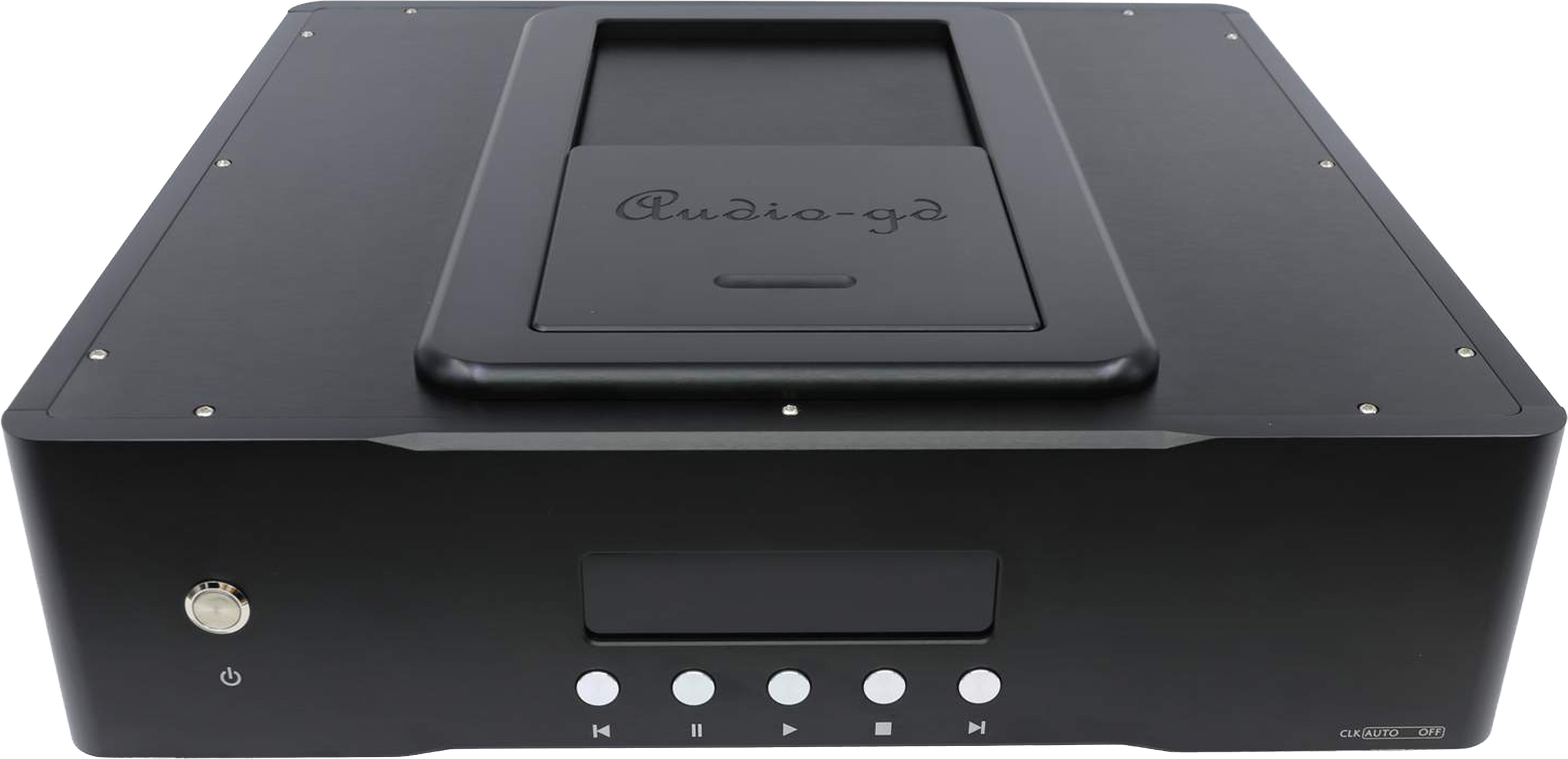

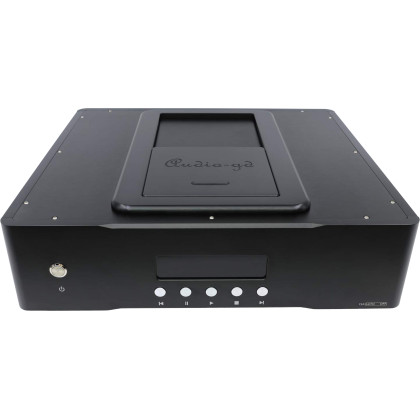

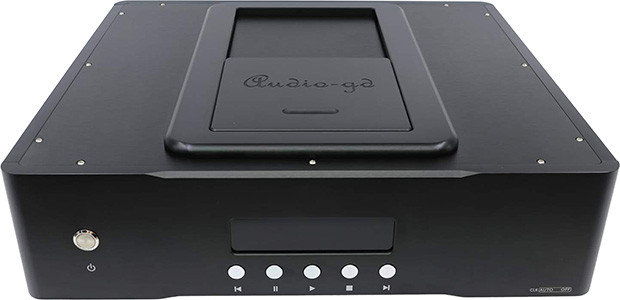

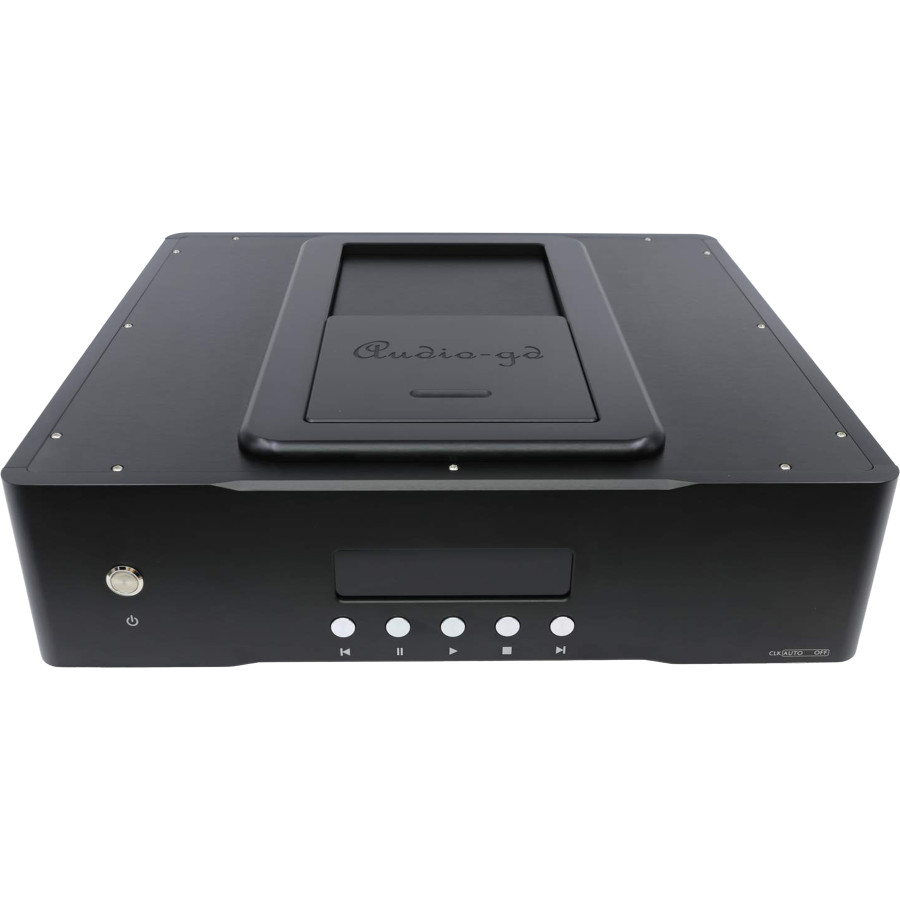

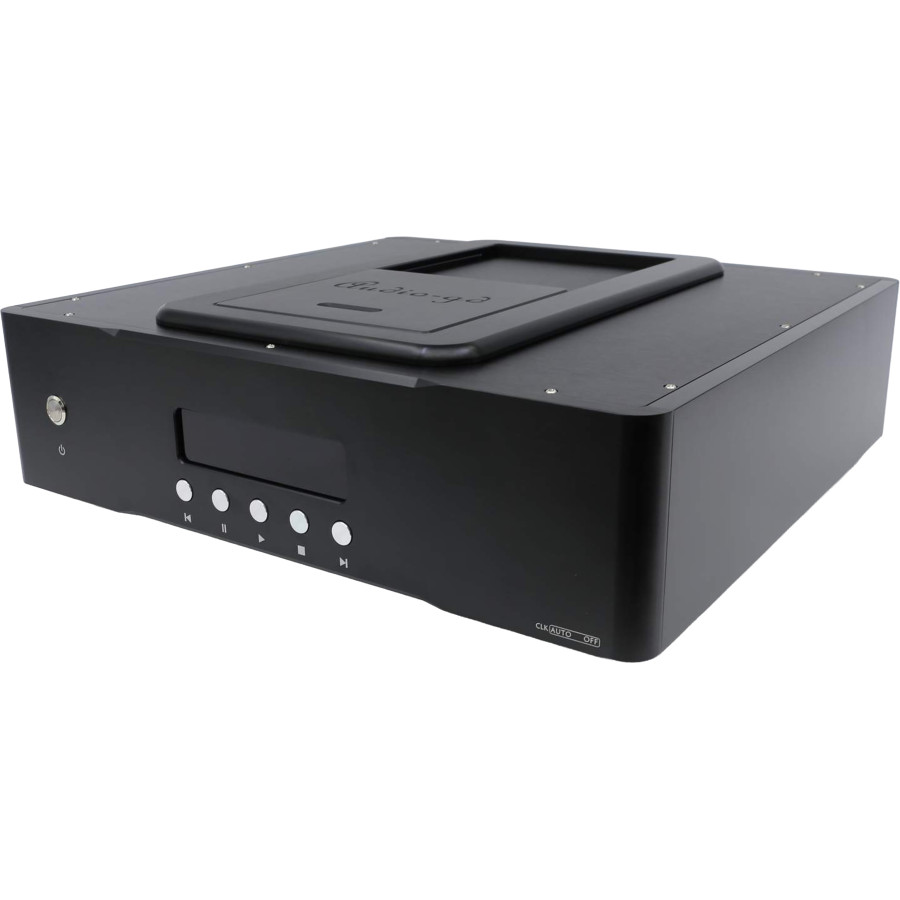

Audio-GD CD-7 HE Transport CD Red Book Philips CDM-4 HDMI-I2S Noir
Le Audio-GD CD-7 HE est un transport CD Red Book conçu pour extraire les données numériques d’un disque et les transmettre à un DAC externe. Sa mécanique Philips CDM-4 à bras oscillant s’appuie sur un FPGA programmable pour assurer la démodulation S/PDIF, la gestion de l’horloge et la resynchronisation du signal. Les sorties HDMI-I2S, AES/EBU, BNC et RCA coaxiale facilitent son intégration dans différentes configurations numériques.
Le CD-7 HE ne possède pas de DAC intégré ni de sortie analogique. Il doit donc être associé à un convertisseur externe pour restituer le signal audio vers un amplificateur ou un système Hi-Fi.
Audio-GD CD-7 HE : mécanique Philips CDM-4 et traitement numérique
La mécanique Philips CDM-4 à puissance laser fixe assure la lecture des CD audio, tandis qu’un FPGA programmable intègre la démodulation S/PDIF directement en matériel. L’horloge principale repose sur un oscillateur femtoseconde Accsilicon AS318B de 45.1584MHz, à partir duquel le FPGA génère un signal de 11.289MHz. Associée à une mémoire FIFO, cette architecture resynchronise les données avant leur transmission et remplace les circuits de démodulation dédiés tels que les DIR9001, WM8805 et AK411X.
Audio-GD CD-7 HE : sorties numériques et synchronisation externe

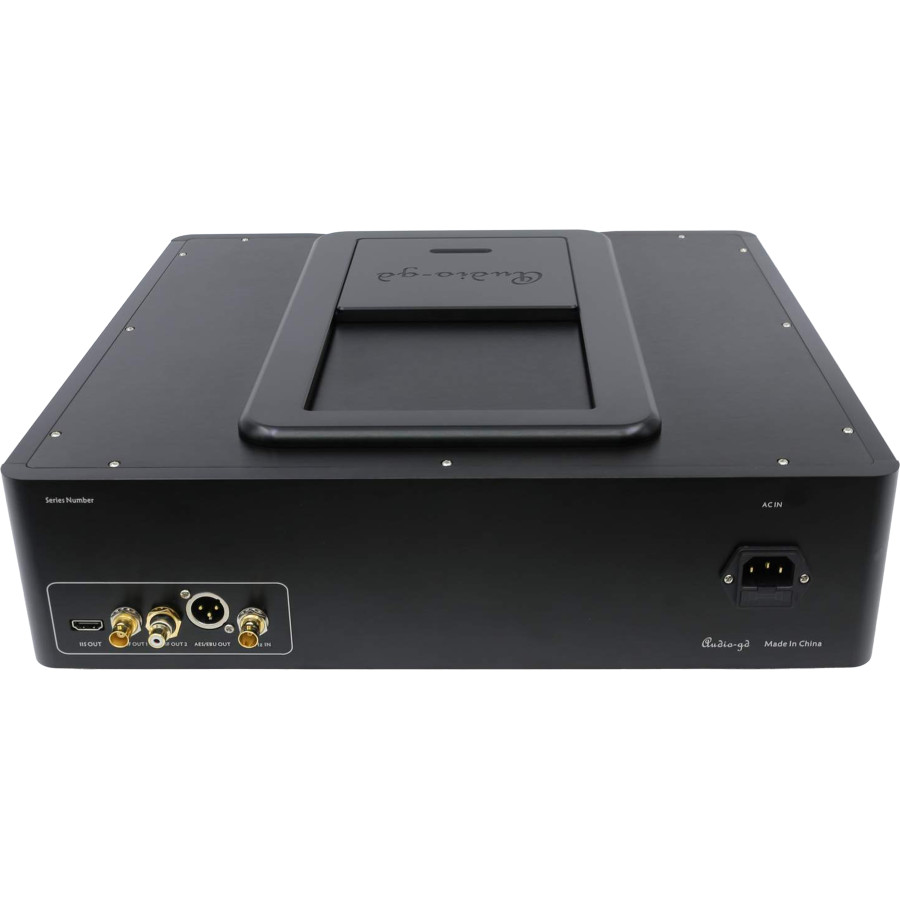

Le CD-7 HE intègre une sortie HDMI-I2S, une sortie AES/EBU symétrique 110Ω, ainsi que deux sorties S/PDIF coaxiales, BNC et RCA, au standard 75Ω. La sortie HDMI-I2S propose quatre formats configurables par DIP switch afin de s’adapter aux différentes configurations de broches des DAC. Une entrée d’horloge externe 10MHz permet d’utiliser une référence externe. En position AUTO, l’appareil la détecte et s’y verrouille automatiquement, tandis que les sorties BNC et RCA délivrent un niveau de 0,5Vp-p sous 75Ω.
Audio-GD CD-7 HE : alimentation régénérative et architecture séparée

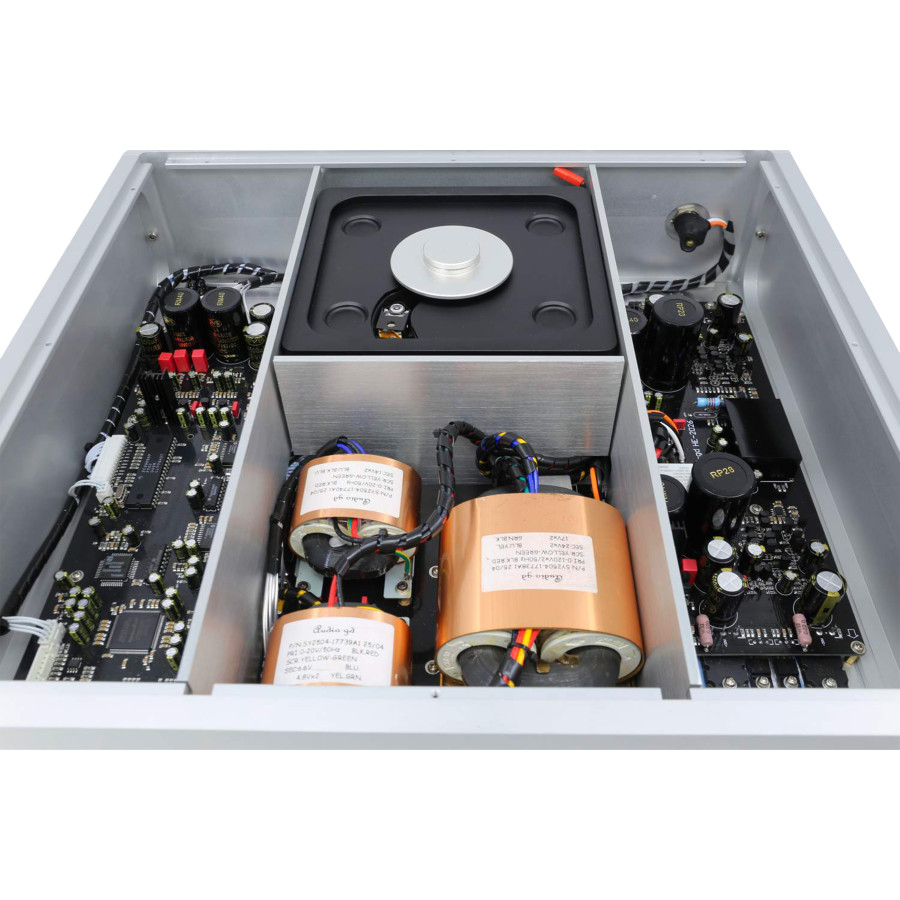

L’alimentation régénérative reconstruit une tension secteur de 50Hz à faible distorsion pour les circuits internes, puis deux transformateurs régénératifs alimentent séparément les sections numériques et les étages de sortie. L’appareil utilise au total 17 alimentations régulées, dont des alimentations en classe A pour les buffers HDMI-I2S, AES/EBU et coaxiaux, des alimentations à servo DC pour l’étage RF, le DSP et le FPGA, ainsi que des alimentations linéaires rapides pour les autres circuits. Cette séparation maintient une alimentation stable pour chaque fonction et facilite l’association du transport avec un DAC externe.
Audio-GD CD-7 HE : Pinout I2S
État du commutateur vs Table de correspondance des formats:
Format 1
Commutateur 1=ON
Commutateur 2=ON
Format 2
Commutateur 1=ON
Commutateur 2=OFF
Format 3
Commutateur 1=OFF
Commutateur 2=ON
Format 4
Commutateur 1=OFF
Commutateur 2=OFF
Caractéristiques techniques
| Spécifications | |
|---|---|
| Type de produit | Transport CD |
| Entrées | Horloge externe |
| Sorties | HDMI-I2S AES/EBU symétrique S/PDIF coaxiale BNC S/PDIF coaxiale RCA |
| Taux d'échantillonnages supportés | 44,1kHz |
| Niveau de sortie | S/PDIF coaxial RCA/BNC : 0.5 Vp-p / 75Ω HDMI-IIS / AES : 3.3 Vp-p / 110Ω Horloge externe : 0.5-2.5 Vp-p / 50Ω |
| Général | |
|---|---|
| Tension d'alimentation | 220-240V DC 50/60 Hz |
| Poids | 17kg |
| Dimensions | 430 x 400 x 135mm |
| Couleur | Noir |

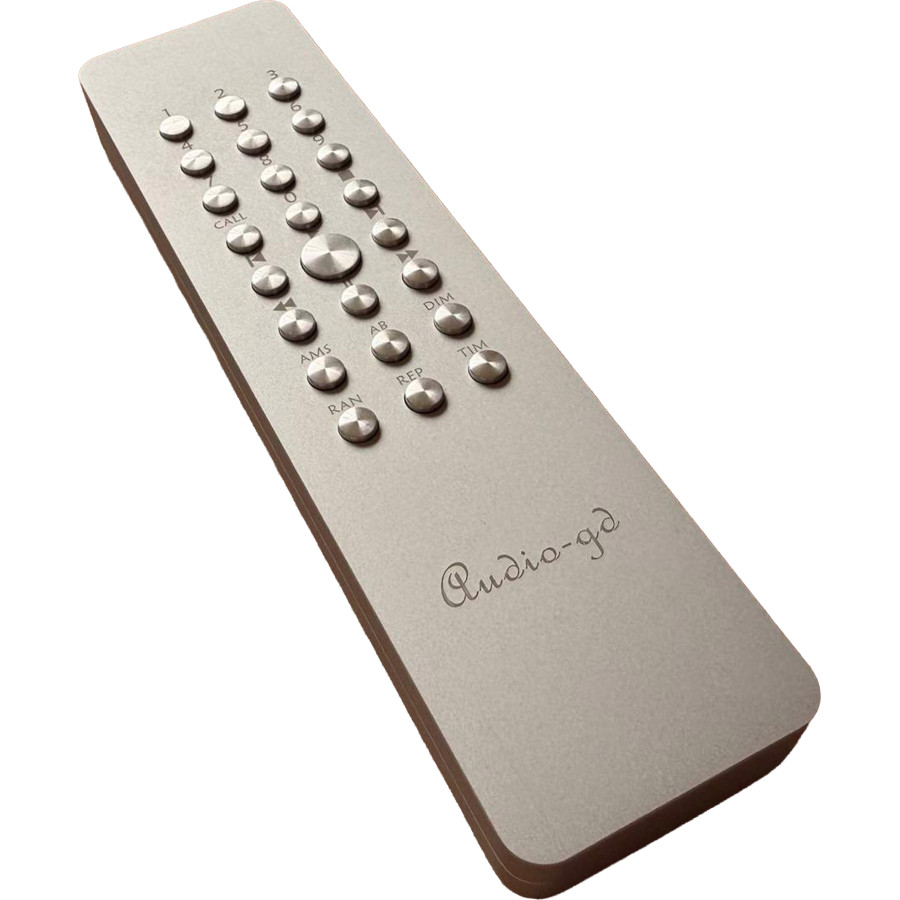

| Conditionnement | 1x Audio-GD CD-7 HE 1x Câble d'alimentation 1x Télécommande |
