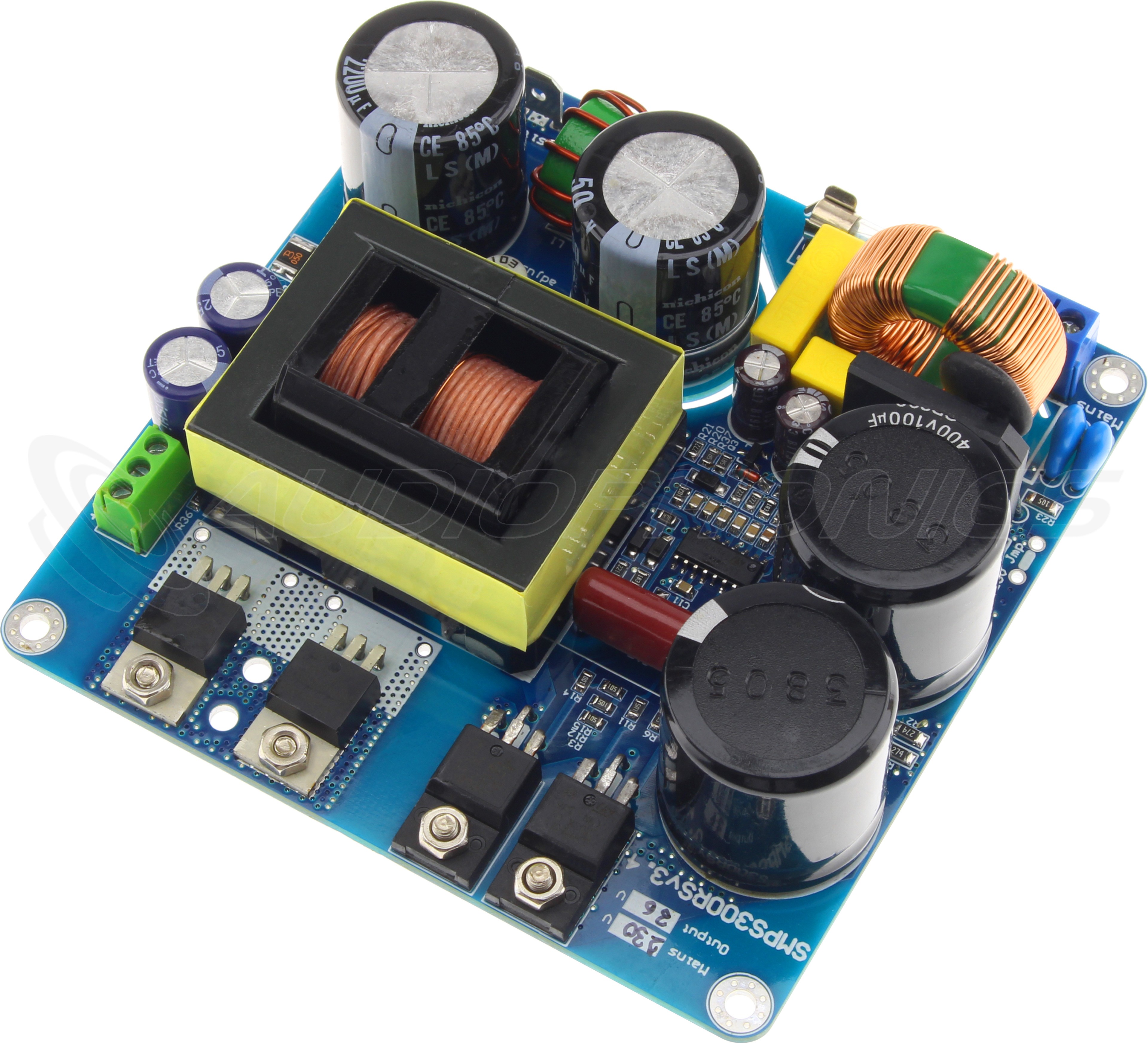

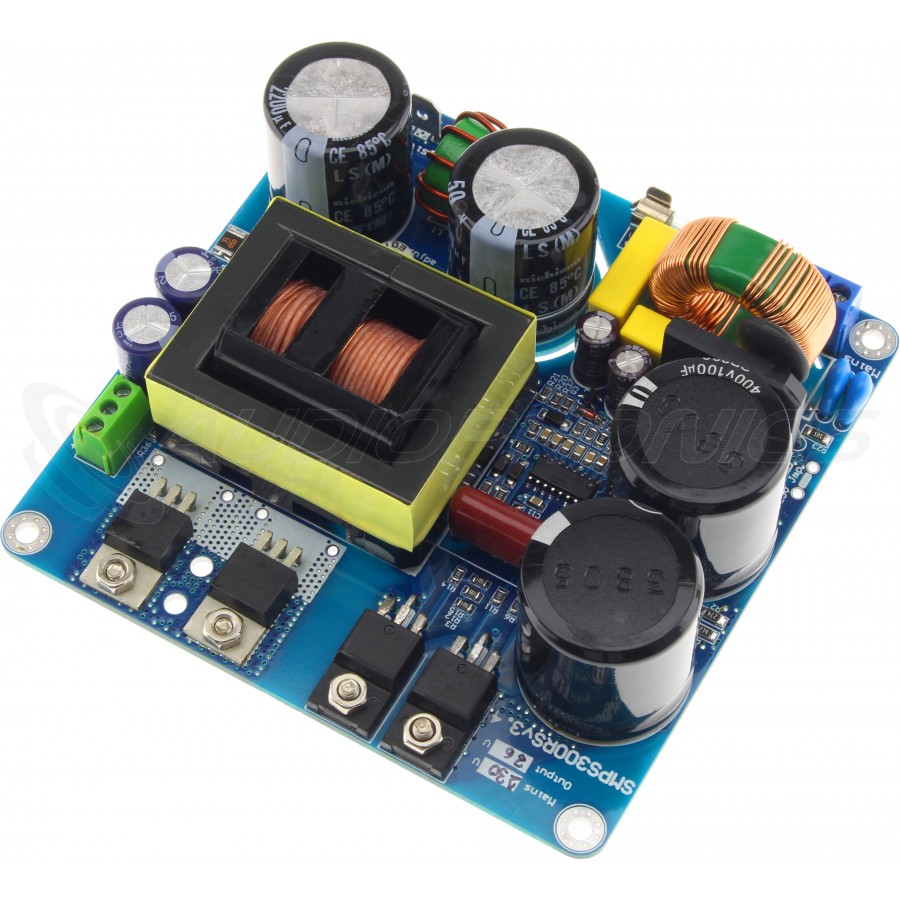

CONNEX SMPS300RS Module d'Alimentation à Découpage 300W 24V

Le Connex SMPS300RS est un module d’alimentation à découpage (SMPS) résonnant à demi-pont capable de délivrer 300W en continu et jusqu'à 360W en crête. Il est configuré pour une tension de sortie de 24V et dispose également d'une sortie différentielle non régulée d'environ ±18V à un courant maximum de 500mA. La tension de sortie principale est régulée et réglable dans une fourchette d'environ 10% ±5%).

La principale caractéristique de cette alimentation est l'absence de dissipateurs thermiques pour les MOSFET de puissance et les diodes de redressement, en raison du rendement accru, jusqu'à 92%. De plus, la quantité d'interférences EMI est bien inférieure à celle de n'importe quelle alimentation conventionnelle et pourrait être comparée à une alimentation linéaire régulée. L'encombrement et le poids sont également considérablement réduits, ce qui permet d'installer le SMPS300RS dans un boîtier compact. Le SMPS300RS dispose par ailleurs d'une protection contre les surintensités qui limite le courant de sortie à environ 110% à 120% de la puissance maximale.

La tension de sortie principale de cette alimentation étant régulée, elle convient aux amplificateurs de classe AB et de classe D/T qui disposent d'une valeur PSRR moyenne. Les applications cibles de ce module d'alimentation sont les amplificateurs à sortie BTL de classe D.
