Buffer à gain unitaire Symétriseur / Désymétriseur XLR RCA 2x AOP LM4562 2x LM317

Buffer Fixe Symétriseur / Désymétriseur XLR RCA 2x AOP LM4562 2x LM317
Ce buffer à gain unitaire propose une double connectique, à la fois asymétrique avec entrée et sortie RCA stéréo et symétrique avec entrée et sortie XLR 3 pôles. Par ailleurs, il prend également les fonctions de symétriseur et désymétriseur puisque il est possible d'entrer en XLR pour sortir en RCA et inversement. Les connexions suivantes sont donc possibles :

Moyenne des votes pour ce produit
5.0 / 5

En achetant ce produit vous obtenez 12 points de fidélité


Référence : 13184
Nouveau produit

129,00 €TTC

107,50 € HT
dont 0,05 € d'éco-participation

- +

Date d'expédition : 26-04-2024.

Les commandes passées avant 12h (GMT + 1) sont généralement expédiées le jour même.

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

Produit garantie 2 ans

Accessoires pour ce produit


Informations

Buffer / Symétriseur / Désymétriseur

Buffer unitaire Symétriseur / Désymétriseur XLR RCA 2x AOP LM4562 2x LM317

Buffer Fixe Désymétriseur XLR / RCA 2x AOP LM4562 2x LM317

Ce buffer à gain unitaire propose une double connectique, à la fois asymétrique avec entrée et sortie RCA stéréo et symétrique avec entrée et sortie XLR 3 pôles. Par ailleurs, il prend également les fonctions de symétriseur et désymétriseur puisque il est possible d'entrer en XLR pour sortir en RCA et inversement. Les connexions suivantes sont donc possibles :

  • Entrée symétrique XLR vers sortie symétrique XLR
  • Entrée symétrique XLR vers sortie asymétrique RCA
  • Entrée asymétrique RCA vers sortie symétrique XLR
  • Entrée asymétrique RCA vers sortie asymétrique RCA
Buffer AOP

Buffer

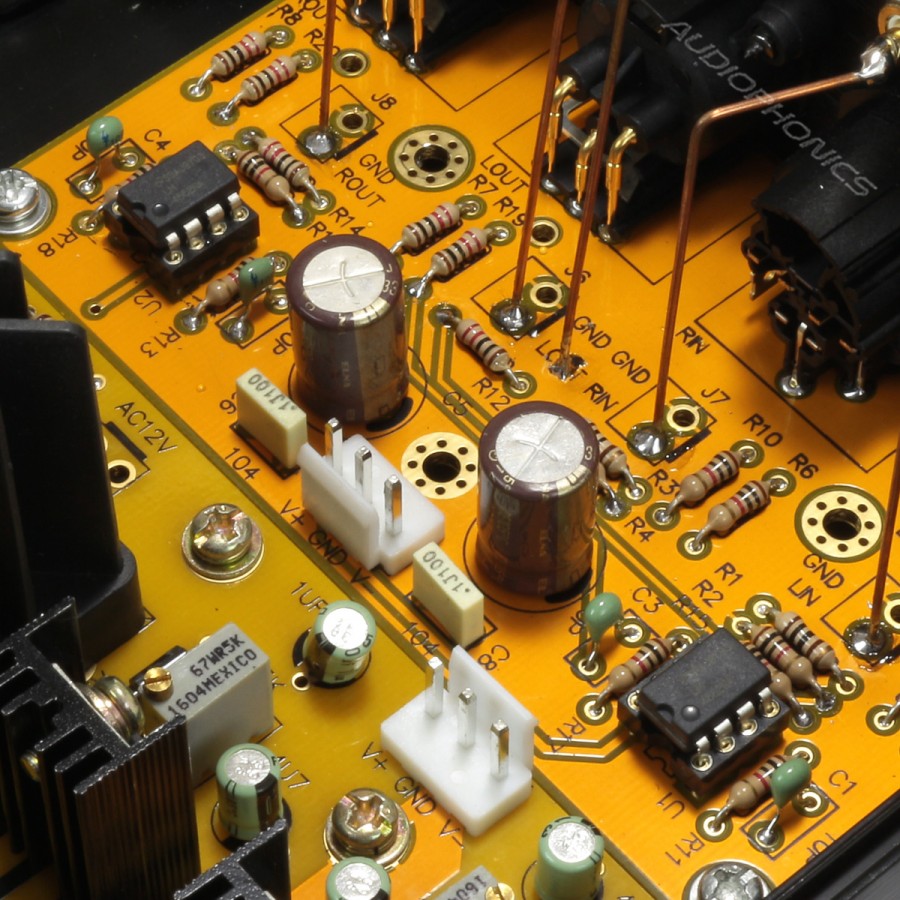

Ce buffer est composé de deux PCB : un pour l'alimentation, et un dédié à la fonction de buffer et étage de sortie. Ce dernier module Intègre un AOP TI LM4562NA pour chaque canal. Il s'agît d'amplificateurs opérationnels ultra faible distorsion (THD+N : 0.00003%), faible bruit et haute vitesse de balayage, spécialement pensés pour des applications audio haute-fidélité. Ils offrent également une belle plage dynamique et d'excellentes capacités électriques pour d'excellentes performances audio. À noter que le sAOP sont montés sur support DIP8 est peuvent donc être facilement remplaçables pour adapter la restitution à son écoute.

Alimentation & Régulation

Le module d'alimentation est composé d'un transformateur moulé monté sur PCB associé à deux ponts redresseurs 2A 100V, 2 condensateurs électrolytiques 3900µF 35V, 2 régulateurs TI LM317 et enfin 2 résistances ajustables pour un réglage de tension précis. Les régulateurs de tension offrent des protections contre les surcharges et la surchauffe afin de protéger l'appareil. De quoi fournir au module buffer une alimentation propre et adaptée.

Buffer alimentation et régulation

Boîtier & Connectique

L'ensemble des composants est intégré dans un boîtier sobre mais robuste, entièrement fait d'aluminium brossé épais, avec une façade couleur argent et le reste du châssis noir.

À l'arrière de l'appareil on retrouve l'ensemble de la connectique, à la fois symétrique et asymétrique : une entrée et une sortie RCA ainsi qu'une entrée et une sortie XLR symétrique 3 pôles. Les connecteurs sont plaqués Or, tout comme les circuits du PCB pour une conductivité optimale et une bonne résistance à l'oxydation.

Buffer connectique

Caractéristiques techniques

Spécifications
Type d'appareilBuffer à gain unitaire
Symétriseur
Désymétriseur
Entrées1x RCA Stéréo
1x XLR 3 pôles
Sorties1x RCA Stéréo
1x XLR 3 pôles
AOP2x TI LM4562NA (montés sur support DIP8)
Régulateurs de tension2x LM317
AlimentationAC 220V 50Hz via IEC (câble non inclus) - Fusible
Dimensions172 x 203 x 74mm
Poids1660g
CouleurNoir

Caractéristiques
EntréesXLR
EntréesRCA
SortiesXLR
SortiesRCA
CouleurNoir
CouleurArgent
ClassNC
TélécommandeNon

Livraison

Nous livrons la France entière, et à l'international.
Pour découvrir le montant des frais de port, il vous suffit d'aller dans votre panier une fois les produits désirés ajoutés.
Pour découvrir nos différents services et options de livraison, cliquez sur les logos suivants :

Seuls les utilisateurs enregistrés peuvent poster un avis. Connectez-vous ou créez un compte .
Note moyenne
5.0 / 5
2 avis
Pourquoi donner votre avis les produits ?
Vous pouvez partager votre expérience tout en informant d'autres clients

Note :
 5/5
Date :
Vraiment bon
Je viens de tester l'appareil au banc d'essais, j'utilise un analyseur de distorsion Hp333A qui date un peu mais qui reste fiable.
Le test porte sur la chaîne complète càd symétriseur, transport du signal via 50m de câble, désymétrisation et mesure. C'est très bon! Le niveau d'entrée max est de +18dbu, la sortie est à +24dbu, ce qui est normal car si le gain du désymétriseur est unitaire le fait de passer d'un signal symétrique vers asymétrique va augmenter le niveau de 6dbu (pour que ce ne soit pas le cas le gain de cet étage devrait être de 0.5). La distorsion est faible, limite de la mesure de mon analyseur, 0.015%, en réalité elle doit encore être bien en dessous. Le rapport signal bruit est plus grand que 100db et j'ai oublié de faire la bande passante mais ce n'est pas bien grave. En conclusion je dirais que l'appareil convient pour des applications professionnelles, vu le niveau qu'il accepte et les performances mesurées. Si vous êtes passionné de hifi il sera aussi du plus bel effet parmi les autres pièces de votre installation.
 (4)
 (0)
Cet avis a été posté pour Buffer à gain unitaire Symétriseur / Désymétriseur XLR RCA 2x AOP LM4562 2x LM317
Note :
 5/5
Date :
Belle pièce
Magnifique boîtier en alu, un peu gros pour la fonction mais qui inspire confiance. Je l'utilise pour alimenter deux enceintes de monitoring actives Quested dont les entrées sont symétriques, le signal provenant de la sortie monitoring auxiliaire, asymétrique, de la console. Ce symétriseur remplace deux transfos dont les rapports de transformation n'étaient pas tout à fait adaptés. Le son est excellent, meilleur qu'avec les transfos. Je n'ai pas encore eu l'occasion de passer l'engin au banc d'essais mais je prévois que le test sera positif. L'appareil est un peu cher, j'en ai construit un du même genre dans un volume moitié, pour la moitié du prix, il est moins beau, pas moins bon, et c'est sans compter les heures de travail. L'appareil est utile pour les liaisons de grande longueur, si on veut bénéficier de la réjection du mode commun dans les liaisons symétriques. Si ce problème ne se pose pas, ça marche très bien en mettant le point froid à la masse, on peut faire des économies.
Un engin utile pour résoudre le" hum & buzz" dans les installations sérieuses. Autre bon point: sa réversibilité.
 (2)
 (0)
Cet avis a été posté pour Buffer à gain unitaire Symétriseur / Désymétriseur XLR RCA 2x AOP LM4562 2x LM317
