AUDIOPHONICS I-SABRE DAC - Les différentes générations du DAC pour Raspberry Pi

AUDIOPHONICS I-SABRE DAC - Les différentes générations du DAC pour Raspberry Pi

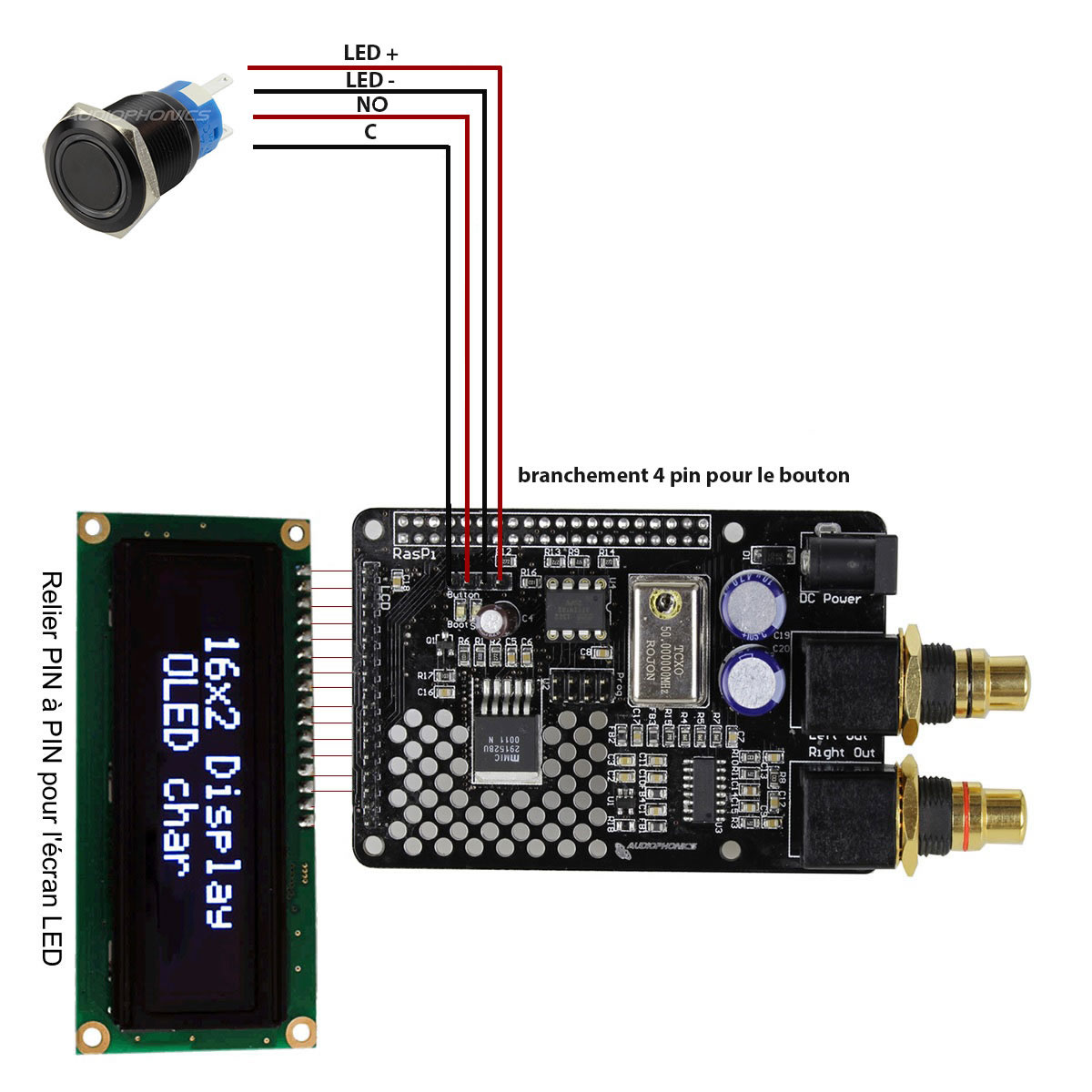

schéma bouton isabre

Bien qu'optimisé pour fonctionner au moyen du script disponible dans le forum, la gestion de l'alimentation fonctionne par défaut en mode hardware sans avoir à modifier la solution audio retenue.

Voici un schéma de branchement d'une cosse à l'autre pour "shunter" le microcontrôleur. Il faut donc enlever le microcontrôleur AT Tiny85 du circuit comme indiqué.
Dans ce cas il faudra utiliser un interrupteur (contact permanent) pour maintenir le Raspberry Pi allumé.

DAC V3 Schematics

I SABRE V3



DIFFERENCE BRANCHEMENT ECRAN OLED

I-SABRE V3 : GEN 1 / GEN 2 / GEN3

AUDIOPHONICS I SABRE V3 GEN 3



Branchement I-SABRE V3 GENERATION 1 câblage droit pin à pin

schéma sabre V3 generation 1





Branchement I-SABRE V3 GENERATION 2 AVEC IR la nappe 2 est inversée

Sabre V3 GEN2

schéma sabre V3 generation 2







Branchement I-SABRE V3 GENERATION 3 câblage droit pin à pin et IR déporté

AUDIOPHONICS I SABRE V3 GEN 3

Posté le 14/03/2018 Tutoriels & Guides 0 4591
