Concevoir une enceinte DIY : le guide complet pour un son HiFi
Enceinte DIY
Haut parleur, électronique et cabinet
Introduction à la fabrication d'une enceinte
Cet article est destiné à donner des conseils pour la fabrication d'une enceinte DIY. Vous retrouverez ici une liste détaillée du matériel adéquat ainsi que de nombreuses suggestions et idées pour vous aider dans la réalisation de votre projet d'enceinte DIY. Si vous vous posez les questions suivantes, c'est que ce guide est fait pour vous :
Quel type de haut-parleur choisir ? Comment calculer le volume et les dimensions du châssis de l'enceinte ? Quels modules électroniques et composants choisir : bluetooth, amplificateur, batterie, connectique, etc. ? Où trouver l'inspiration et réaliser de bonnes finitions ?
Mais avant tout, savez-vous comment fonctionne une enceinte ?
Pour commencer par les bases, voici ici une petite définition de ce qu'est une enceinte : une enceinte est composée d'un châssis (souvent en bois ou PVC) ainsi que de haut-parleurs permettant de diffuser du son à partir d'un signal électrique amplifié. Suivant si elles sont passives ou actives, l'amplificateur audio est intégré ou non à l'enceinte. On retrouvre également plusieurs dispositifs électroniques tel que les filtres distribuant les fréquences aux bons haut-parleurs.
Vous l'aurez compris, c'est la vibration de la membrane du haut-parleur qui permet de reproduire les sons grâce au changement de pression de l'air. Ce dernier convertit donc un signal électrique en signal mécanique. On en distingue généralement 7 types :
- Subwoofer pour les infrabasses
- Woofer pour les graves
- Médiums pour les médiums (Squaker)
- Tweeter pour les aigus
- Supertweeter pour les extrêmes aigus
- Large bande reproduisant l'ensemble du spectre sonore audible (20Hz-20kHz)
- Radiateurs passifs
Et les enceintes Bluetooth alors ?
Elles reprennent le fonctionnement d'une enceinte classique mais sont généralement plus petites afin de permettre une utilisation nomade et surtout incorporent un module de réception Bluetooth. Les plus petits modèles fonctionnent en mono, mais il est bien entendu possible de concevoir un modèle stéréo ou encore mono mais avec plusieurs types de haut-parleurs grâce à des filtres.

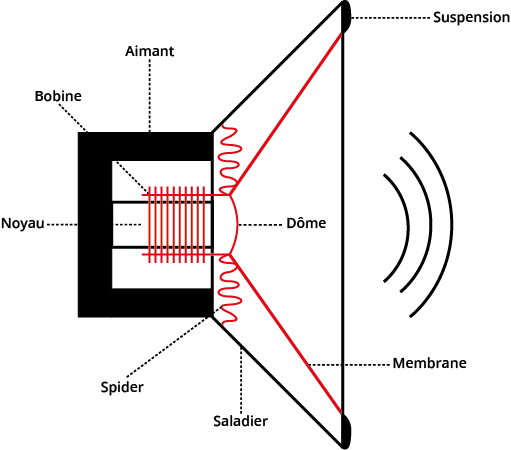

APERCU D'UN HAUT PARLEUR
Point de départ : définir les spécifications souhaitées
Avant de se lancer dans la conception d’une enceinte DIY, il est essentiel de définir un véritable cahier des charges. Cette étape permet d’orienter le projet et de choisir les composants les plus adaptés, que ce soit pour une enceinte Bluetooth autonome ou une enceinte passive destinée à être utilisée avec un amplificateur externe.
La puissance audio :
La puissance d’une enceinte dépend principalement du ou des haut-parleurs utilisés ainsi que de l’amplification associée. Pour une enceinte Bluetooth compacte, la puissance se situe généralement entre 3W et 20W, ce qui est suffisant pour une utilisation nomade. Pour une enceinte passive ou un projet plus ambitieux, la puissance peut être bien plus élevée, en fonction de l’amplificateur utilisé. Il est important de bien adapter la puissance admissible des haut-parleurs à celle de l’amplification afin d’éviter toute saturation ou détérioration. Le choix de la configuration (large bande, 2 voies, 3 voies, etc.) influencera également la répartition de la puissance et les performances globales de l’enceinte.
L'autonomie :
Ce critère concerne principalement les enceintes actives et Bluetooth. Une enceinte portable nécessite une batterie, dont la capacité (exprimée en mAh) détermine directement l’autonomie. Il est essentiel de choisir une batterie adaptée à la consommation du module amplificateur. Pour les enceintes passives, cette contrainte disparaît, mais il faut en revanche s’assurer que l’enceinte est compatible avec l’amplificateur externe en termes d’impédance et de puissance.
La connectivité :
Le choix de la connectivité dépend fortement de l’usage prévu. Une enceinte Bluetooth intégrera généralement un module de réception sans fil, mais il peut être intéressant d’ajouter d’autres entrées comme une entrée auxiliaire (jack), RCA ou encore USB. Dans le cas d’une enceinte passive, la connectique se limite généralement à des borniers d’enceinte permettant la connexion à un amplificateur externe. Les solutions sont nombreuses : modules tout-en-un avec amplification intégrée, DAC avec Bluetooth, ou systèmes entièrement passifs.
Les fonctionnalitées de base et les fonctionnalités avancées
Les fonctionnalités varient principalement selon qu’il s’agisse d’une enceinte active ou passive. Une enceinte Bluetooth pourra intégrer des éléments comme un bouton d’alimentation, un bouton d’appairage, des LED de statut, un indicateur de niveau de batterie ou encore des commandes de lecture et de volume. Certaines permettent même l’appairage stéréo entre deux enceintes ou la connexion de plusieurs sources. À l’inverse, une enceinte passive est généralement dépourvue d’électronique embarquée, ce qui simplifie sa conception mais limite les fonctionnalités intégrées.
Dimensions et design :
Les dimensions de l’enceinte doivent être définies en cohérence avec les caractéristiques des haut-parleurs, notamment les paramètres Thiele et Small. Le volume interne du cabinet influence directement les performances acoustiques, en particulier dans les basses fréquences. Selon le projet, il est possible d’opter pour différents types de charge : enceinte close, bass-reflex, baffle plan ou encore charge à pavillon. Le design joue également un rôle important, à la fois esthétique et acoustique (diffraction, rigidité, amortissement).
Le choix des haut-parleurs
Afin de bien sélectionner les haut-parleurs, nous allons tout d'abord regarder plusieurs paramètres essentiels, à savoir leur type, leur puissance admissible ainsi que leur impédance, leur sensibilité et leur réponse en fréquence. Le type de haut-parleur se choisit en fonction de la réalisation souhaitée, 1 voie, 2 voies, 3 voies ou plus. En effet, on privilégiera par exemple un haut-parleur large bande pour une enceinte 1 voie, tandis que pour une 2 voies cela peut être un woofer (grave medium) et un tweeter. La puissance admissible ainsi que l'impédance devront se choisir en fonction de l'amplificateur. Veillez bien à ce que le module amplificateur soit en mesure d'alimenter correctement votre haut-parleur et que votre haut-parleur soit en mesure de recevoir la puissance du signal délivré par ce dernier. Assurez-vous également que la réponse en fréquence de chaque haut-parleur couvre une large bande et se complète bien.

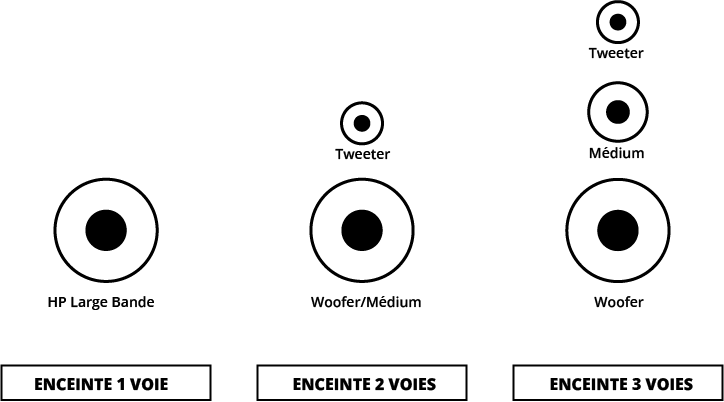

EXEMPLES DE CONFIGURATIONS DE HAUT-PARLEURS
Le cas des radiateurs passifs
Les radiateurs passifs, aussi appelés "passive radiators" ou "membranes passives", sont des éléments clés dans la conception d’enceintes DIY orientées vers une restitution des basses performante sans augmenter le volume global du caisson. Contrairement aux évents bass-reflex traditionnels qui utilisent l’air pour accorder la caisse, un radiateur passif est une membrane non alimentée, sans bobine ni aimant, qui vibre en réponse aux variations de pression créées par le haut-parleur actif. Cette technologie permet de renforcer les basses fréquences tout en éliminant les turbulences et les bruits d’écoulement d’air parfois associés aux évents mal calibrés. Elle est particulièrement utile dans les petits volumes, où l’utilisation d’un évent long est physiquement contraignante. Pour les amateurs de fabrication d’enceintes, les radiateurs passifs offrent une solution esthétique et acoustique élégante : ils permettent une réponse plus linéaire dans le grave et une meilleure tenue dans les transitoires. Il est cependant essentiel de choisir un radiateur bien accordé à la charge de l’enceinte et au woofer utilisé, car un mauvais couplage peut entraîner un creux ou un gonflement des basses. Intégrer un radiateur passif dans une enceinte DIY nécessite donc un minimum de calculs acoustiques, mais le résultat peut rivaliser avec des enceintes commerciales bien plus coûteuses.
Les paramètres Thiele et Small
Les paramètres Thiele et Small d'un haut-parleur représentent ses propriétés électromécaniques et sont indispensables pour déterminer le type de cabinet nécessaire : Bass-reflex, fermé, à pavillon ou encore baffle plan. Ces paramètres servent également à calculer le volume de charge optimal de l'enceinte. Autrement dit, ils sont essentiels et extrêmement déterminants dans la réalisation de votre projet d'enceinte DIY. Pour en apprendre plus, nous vous conseillons la lecture de l'article dédié :
[GUIDE] À la découverte des haut-parleurs : Comprendre les paramètres Thiele et Small
Voici quelques haut-parleurs phares disponibles dans notre catalogue
DAYTON AUDIO PC105-4
Haut-Parleur Large Bande 40W 4 Ohm 90.3dB 80Hz-15kHz Ø12.6cm
DAYTON AUDIO RS75-4 Reference
Haut-Parleur Large Bande 15W 4 Ohm 85dB 170Hz - 20kHz Ø7cm
TECTONIC BMR TEBM35C10-4
Haut-Parleur Large Bande 10W 4 Ohm 80dB 100Hz - 20kHz Ø5.2cm
DAYTON AUDIO SIG120-4
Haut-Parleur de Grave / Bas Médium Aluminium 40W 4Ω 91dB 75Hz-8500Hz Ø10.2cm
DAYTON AUDIO SIG180-4
Haut-Parleur de Grave / Bas Médium Aluminium 80W 4Ω 91dB 40Hz-4000Hz Ø16.5cm
DAYTON AUDIO DC160-8
Haut-Parleur de Grave 50W 8 Ohm 86dB 30Hz - 4000Hz Ø16.5cm
DAYTON AUDIO DC28F-8
Haut-Parleur Tweeter à Dôme Soie 50W 8 Ohm 89dB 1300Hz-20kHz Ø2.8cm
DAYTON AUDIO AMTR-4
Haut-Parleur Tweeter à Ruban AMT Néodyme 25W 4 Ohm 94dB 1800Hz-33kHz
TANG BAND W5-1138SMF
Haut-Parleur Subwoofer Papier 40W 4 Ohm 82dB 45Hz-1500Hz Ø12.5cm
DAYTON AUDIO DSC165-4 Classic
Haut-Parleur Subwoofer Kevlar 100W 4 Ohm 87dB 36Hz-1100Hz Ø16.5cm
DAYTON AUDIO EPIQUE E150HE-44
Haut-Parleur Subwoofer DVC MMAG Fibre de Carbone 200W 8 Ohm 83dB 30Hz-4000Hz Ø14cm
Les filtres

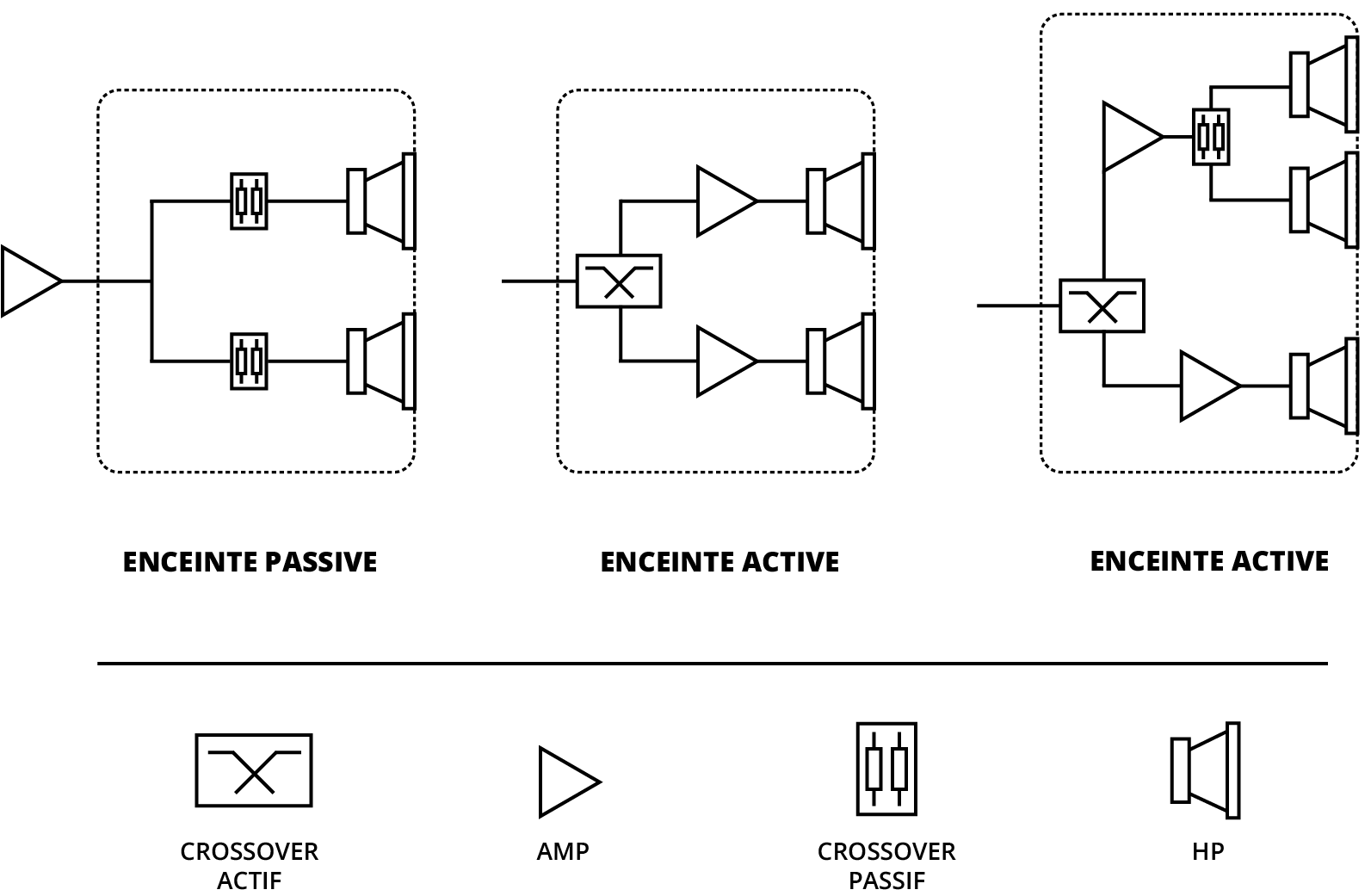

Dans une enceinte comportant plusieurs haut-parleurs (configuration 2 voies, 3 voies ou plus), il est indispensable d'utiliser un filtre audio, également appelé filtre passif ou crossover. Son rôle est de répartir les différentes fréquences du signal audio vers les haut-parleurs les plus adaptés. Par exemple, les basses fréquences seront envoyées vers un woofer tandis que les hautes fréquences seront dirigées vers un tweeter.
Un filtre est généralement composé de composants passifs tels que des condensateurs, des inductances (selfs) et parfois des résistances. Ces éléments permettent de créer des filtres passe-bas, passe-haut ou passe-bande afin de distribuer correctement le spectre sonore.
- Filtre passe-bas : laisse passer les basses fréquences (pour les woofers)
- Filtre passe-haut : laisse passer les hautes fréquences (pour les tweeters)
- Filtre passe-bande : laisse passer une plage de fréquences spécifique (souvent pour les médiums)
Il existe plusieurs ordres de filtres (1er ordre, 2e ordre, 3e ordre...) qui déterminent la pente de coupure exprimée en dB/octave. Un filtre du premier ordre possède par exemple une pente de 6dB/octave tandis qu'un filtre du second ordre possède une pente de 12dB/octave.
Dans certains projets DIY, il est également possible d'utiliser des filtres actifs. Ces derniers fonctionnent avant l'amplification du signal et nécessitent donc plusieurs amplificateurs, mais offrent une précision et une flexibilité beaucoup plus importantes.
EXEMPLES DE CONFIGURATIONS D'ENCEINTES
À retenir : Les filtres actifs (analogique ou DSP) sont toujours placés en amont de l'amplification tandis que les filtres passifs sont toujours placés après l'amplification.
De ce fait, la plupart des enceintes actives disposant d'entrée analogique convertissent le signal avant de le traiter : Entrée analogique --> ADC --> Filtre actif --> DAC --> AMP--> HP
Zoom sur les principaux composants d'un filtre passif et leur principe de fonctionnement
Les filtres passifs utilisés dans les enceintes permettent de répartir les différentes fréquences du signal audio entre les haut-parleurs adaptés (woofer, médium, tweeter). Placés entre l’amplificateur et les haut-parleurs, ils fonctionnent sans alimentation externe et utilisent uniquement des composants électroniques dont le comportement varie en fonction de la fréquence du signal. En combinant ces différents composants, il est possible de créer des filtres passe-bas, passe-haut ou passe-bande afin de distribuer correctement le spectre sonore.
Le condensateur
Les condensateurs présentent une impédance qui diminue lorsque la fréquence du signal augmente. Autrement dit, ils laissent passer plus facilement les hautes fréquences tout en bloquant progressivement les basses fréquences. Placés en série avec un haut-parleur, ils permettent de réaliser un filtre passe-haut, typiquement utilisé pour alimenter un tweeter. Placés en série avec le haut-parleur, ils protègent ce dernier des basses fréquences qui pourraient l’endommager. La valeur d'un condensateur est exprimée en microfarads (µF) et détermine la fréquence de coupure du filtre. Lorsqu’ils sont utilisés en parallèle avec d’autres composants, ils peuvent également participer à des filtres plus complexes ou à des circuits résonants permettant d’affiner la réponse du système.
La self (inductance)
La self, ou inductance, fonctionne de manière opposée au condensateur. Elle laisse passer les basses fréquences mais atténue progressivement les hautes fréquences. Elle est donc utilisée pour réaliser des filtres passe-bas, principalement destinés aux woofers ou aux haut-parleurs de grave/médium. La valeur d'une self est exprimée en millihenrys (mH) et détermine elle aussi la fréquence de coupure du filtre.
La résistance
Les résistances servent principalement à contrôler l’intensité du courant dans le circuit. Dans un filtre passif, elles sont souvent utilisées pour ajuster le niveau sonore d’un haut-parleur ou pour stabiliser le comportement du filtre. Elles peuvent également contribuer à amortir certaines résonances indésirables et participent, en association avec les autres composants, au réglage précis de la fréquence de coupure. Par exemple, les tweeters possèdent souvent une sensibilité plus élevée que les woofers. Des résistances peuvent alors être utilisées pour réduire leur niveau et équilibrer la restitution sonore. Elles peuvent être utilisées seules ou combinées sous forme d’un L-Pad, un petit réseau de résistances permettant d’atténuer un haut-parleur sans modifier son impédance vue par le filtre.
Les résistances servent principalement à contrôler l’intensité du courant dans le circuit. Dans un filtre passif, elles sont souvent utilisées pour ajuster le niveau sonore d’un haut-parleur ou pour stabiliser le comportement du filtre. Elles peuvent également contribuer à amortir certaines résonances indésirables et participent, en association avec les autres composants, au réglage précis de la fréquence de coupure.
Les combinaisons de composants
Lorsque ces composants sont combinés, ils permettent de créer différents types de filtres. Par exemple, un filtre passe-bas simple peut être réalisé avec une inductance placée en série avec un woofer afin de limiter les hautes fréquences. À l’inverse, un filtre passe-haut est généralement obtenu à l’aide d’un condensateur placé en série avec un tweeter afin de bloquer les basses fréquences.
En associant plusieurs composants, il est possible de concevoir des filtres plus élaborés appelés filtres d’ordre supérieur. Par exemple, une inductance en série combinée à un condensateur en parallèle permet de créer un filtre du second ordre offrant une séparation plus nette entre les différentes bandes de fréquences. Ces configurations permettent d’obtenir une meilleure transition entre les haut-parleurs et une réponse en fréquence plus maîtrisée.
Dans la plupart des filtres passifs, le fonctionnement repose également sur le principe du diviseur de tension. Les différentes impédances des composants (résistance, capacité et inductance) varient en fonction de la fréquence du signal audio. Cette variation modifie la tension appliquée au haut-parleur, ce qui permet de favoriser ou d’atténuer certaines fréquences.
En résumé, l’agencement des résistances, des condensateurs et des inductances détermine la manière dont les différentes fréquences sont réparties dans l’enceinte. Leur interaction permet de façonner la réponse en fréquence du système et d’adapter le signal audio à chaque haut-parleur afin d’obtenir une reproduction sonore équilibrée.

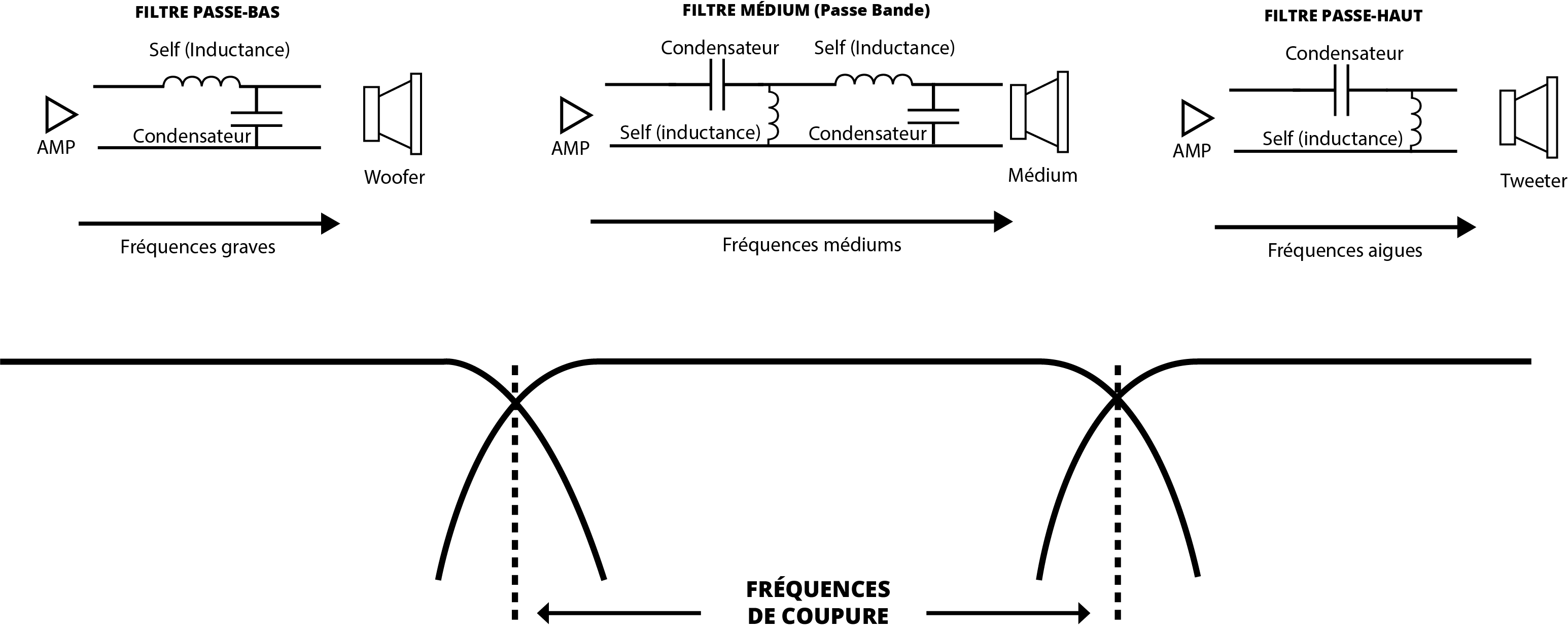

EXEMPLES DE FILTRES PASSIFS
Zoom sur nos filtres Passifs
DAYTON AUDIO 3.5K-HPF-4
Filtre Passe-Haut pour Haut-Parleurs 3500Hz 12dB/Octave 4 Ohm
DAYTON AUDIO 3.5K-LPF-8
Filtre Passe-Bas pour Haut-Parleurs 3500Hz 12dB/Octave 8 Ohm
Quelques notions en plus :
Le réseau de correction d’impédance (Zobel)
Certains filtres passifs utilisent également un circuit appelé réseau Zobel. Il s’agit généralement d’une résistance et d’un condensateur placés en parallèle sur un haut-parleur, souvent un woofer. Ce circuit permet de stabiliser l’impédance du haut-parleur aux fréquences élevées afin d’améliorer le fonctionnement du filtre et d’obtenir une réponse en fréquence plus régulière.
Les dispositifs de protection
Dans certains filtres passifs, notamment pour les tweeters, on peut trouver des dispositifs de protection destinés à éviter les dommages en cas de surcharge. Il peut s’agir d’un fusible, d’une résistance PTC (thermistance) ou parfois d’une lampe de protection. Ces composants limitent automatiquement le courant lorsque le niveau sonore devient trop élevé, protégeant ainsi les haut-parleurs les plus fragiles.
En combinant ces différents composants — condensateurs, selfs, résistances et circuits de correction — les concepteurs peuvent réaliser des filtres passifs plus ou moins complexes afin d’optimiser la répartition des fréquences, la phase acoustique et l’équilibre tonal de l’enceinte.
Ordres des filtres et pente de coupure
Dans la conception d’enceintes acoustiques, les filtres passifs sont souvent classés selon leur ordre. L’ordre d’un filtre correspond au nombre de composants réactifs (condensateurs ou inductances) utilisés dans le circuit. Plus l’ordre est élevé, plus la séparation entre les différentes bandes de fréquences est nette.
Un filtre du premier ordre utilise un seul composant réactif : soit un condensateur, soit une inductance. Ce type de filtre offre une pente de coupure relativement douce de 6 dB par octave. Il est simple à concevoir et présente peu de déphasage, mais la séparation entre les haut-parleurs reste limitée.
Un filtre du second ordre utilise généralement deux composants réactifs (par exemple une inductance et un condensateur). La pente de coupure devient plus marquée, avec environ 12 dB par octave. Ce type de filtre permet une meilleure séparation des fréquences et est très utilisé dans les enceintes deux voies.
Les filtres du troisième ordre et au-delà utilisent davantage de composants et offrent des pentes encore plus raides (18 dB/octave, 24 dB/octave, etc.). Ils permettent une séparation très précise des bandes de fréquences mais rendent la conception plus complexe, notamment en raison des effets de phase et des interactions entre les haut-parleurs.
Le choix de l’ordre du filtre dépend donc du compromis recherché entre simplicité du circuit, précision de la coupure et comportement acoustique global de l’enceinte.
Les cabinets
Le cabinet, aussi appelé caisson ou châssis de l'enceinte, est un élément essentiel dans la conception d'une enceinte DIY. Il ne s'agit pas simplement d'une boîte contenant des haut-parleurs : sa conception influence directement la qualité sonore, la réponse dans les basses fréquences et la neutralité globale de l'enceinte.
Le matériau utilisé joue un rôle important. On retrouve généralement :
- MDF (Medium Density Fiberboard) : le matériau le plus utilisé pour les enceintes DIY
- Contreplaqué : plus léger et très robuste
- Bois massif : esthétique mais plus difficile à maîtriser acoustiquement
- PVC ou plastique : souvent utilisé pour les enceintes compactes ou portables
Il existe plusieurs types de charges acoustiques pour un cabinet :
- Enceinte close : conception simple avec des basses propres et contrôlées
- Bass-reflex : utilisation d'un évent permettant d'améliorer le rendement dans les basses fréquences
- Radiateur passif : alternative au bass-reflex dans les petits volumes
- Pavillon (horn) : améliore le rendement acoustique
- Baffle plan : conception ouverte sans caisse fermée
- Et autres : isobarique, push pull, Scoop/toboggan, planar, etc.
Il est également important de prévoir un bon amortissement interne afin de limiter les résonances du cabinet. On utilise souvent de la mousse acoustique, de la laine synthétique ou du feutre afin d'absorber les ondes stationnaires à l'intérieur du caisson.
Enfin, la rigidité du cabinet est primordiale : une caisse trop flexible peut vibrer et colorer le son. Pour éviter cela, on peut ajouter des renforts internes appelés "bracing".

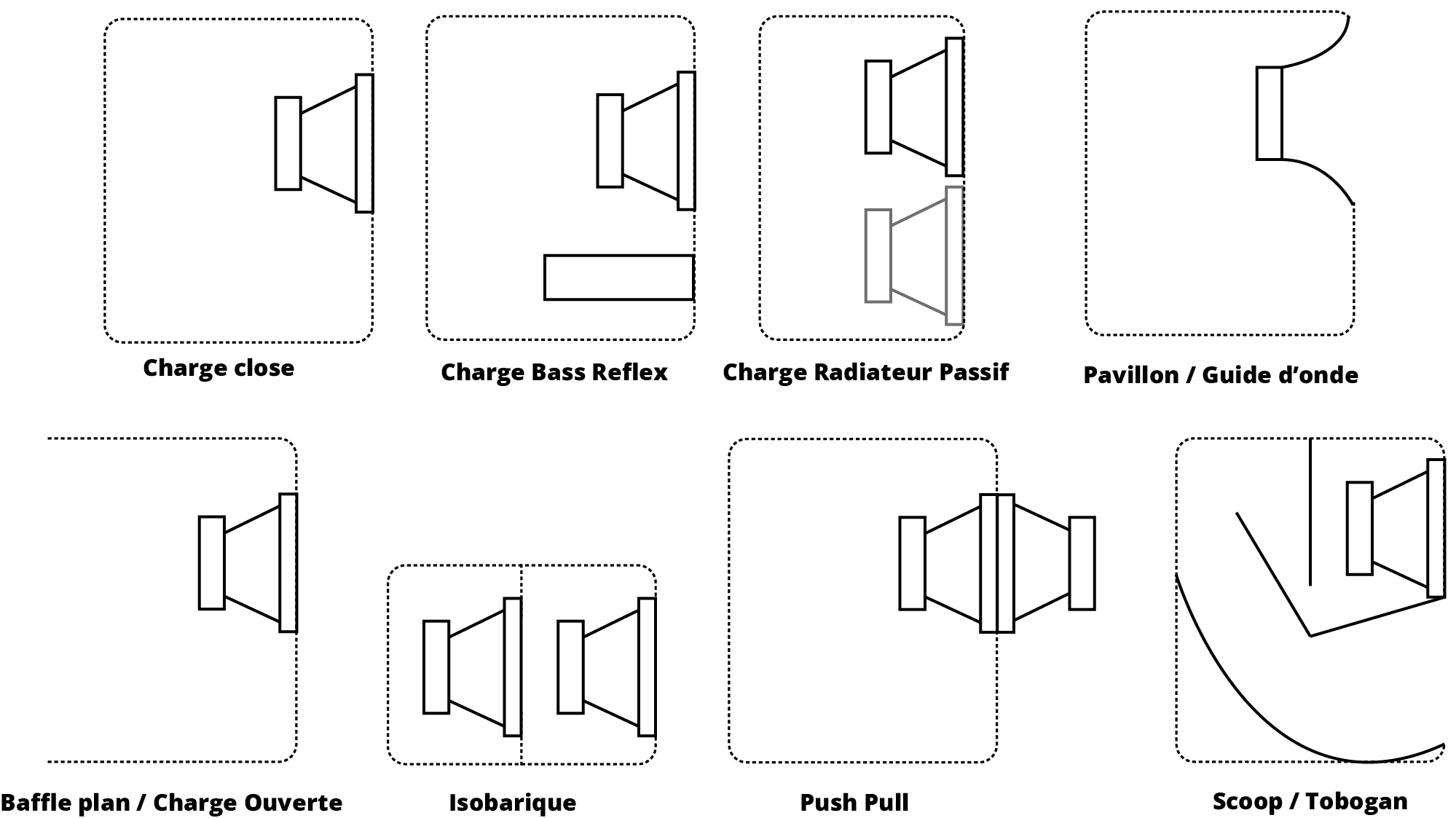

EXEMPLES DE CHARGE ACOUSTIQUES
Calculer le volume de l'enceinte
Le volume interne du cabinet est un paramètre essentiel pour obtenir de bonnes performances acoustiques. Chaque haut-parleur possède un volume de charge optimal qui dépend directement de ses paramètres Thiele et Small. Ces informations sont généralement indiquées dans la fiche technique du fabricant et permettent de déterminer le type de charge (close, bass-reflex, etc.) ainsi que le volume interne recommandé pour obtenir un fonctionnement optimal. Ce volume correspond à l’espace d’air disponible à l’intérieur de l’enceinte, une fois déduits le volume occupé par les haut-parleurs, les renforts internes, l’évent ou encore les modules électroniques.
Un volume trop petit limitera la reproduction des basses fréquences et pourra donner un son plus sec ou moins profond. À l’inverse, un volume trop important peut entraîner des graves moins précis et un manque de contrôle du haut-parleur. Le bon dimensionnement du cabinet permet donc d’obtenir un équilibre optimal entre extension dans le grave, précision et rendement acoustique.
Afin de déterminer le volume idéal et simuler le comportement acoustique d’un haut-parleur dans une enceinte, il existe plusieurs logiciels de simulation très utilisés dans le domaine du DIY audio. Parmi les outils les plus populaires on retrouve WinISD, particulièrement apprécié pour sa simplicité d’utilisation, VituixCAD qui permet également de simuler des filtres et des systèmes multi-voies, ou encore BassBox qui offre des fonctionnalités avancées de calcul et de modélisation. Ces logiciels permettent notamment de visualiser la réponse en fréquence, l’accord bass-reflex ou encore l’excursion du haut-parleur en fonction du volume du cabinet.
Placement des haut-parleurs sur la façade
Le placement des haut-parleurs sur la façade de l’enceinte est un élément souvent sous-estimé mais pourtant très important pour obtenir une bonne restitution sonore. La position relative des haut-parleurs influence directement la cohérence du champ sonore, la phase entre les différentes voies et la qualité de l’image stéréo. Dans une enceinte deux voies par exemple, il est recommandé de placer le tweeter relativement proche du woofer afin de limiter les décalages de phase et assurer une transition plus homogène autour de la fréquence de coupure du filtre.
Le tweeter est généralement positionné à hauteur d’oreille lorsque l’auditeur est assis, car les hautes fréquences sont très directionnelles. Cela permet d’obtenir une restitution plus précise et une meilleure perception des détails. Dans le cas d’enceintes bibliothèques ou d’enceintes compactes, on place donc souvent le tweeter au-dessus du woofer sur la façade avant.
Il peut également être intéressant d’éviter une symétrie parfaite sur la façade. En effet, certaines dispositions trop symétriques peuvent accentuer les phénomènes de diffraction acoustique sur les bords de la caisse. Pour limiter ces effets, certains concepteurs décalent légèrement les haut-parleurs ou utilisent une disposition asymétrique. Une autre solution consiste à arrondir les bords de la façade ou à utiliser des chanfreins. Cela permet de réduire les réflexions des ondes sonores sur les arêtes du cabinet et d'améliorer la linéarité de la réponse en fréquence.
Les mesures acoustiques
Pour les concepteurs souhaitant aller plus loin dans l’optimisation de leur enceinte DIY, il est possible de réaliser des mesures acoustiques. Ces mesures permettent d’analyser objectivement les performances de l’enceinte et d’ajuster certains paramètres comme le filtrage, le volume du cabinet ou encore l’accord bass-reflex. L’outil le plus utilisé dans ce domaine est un micro de mesure, spécialement conçu pour capturer le son de manière neutre et précise.
Ce micro est généralement associé à un logiciel de mesure acoustique tel que REW (Room EQ Wizard), un outil très populaire dans la communauté audio DIY. Ce type de logiciel permet notamment de mesurer la réponse en fréquence d’une enceinte, c’est-à-dire la manière dont elle reproduit les différentes fréquences audibles. Les résultats sont affichés sous forme de courbes qui permettent d’identifier d’éventuels creux, bosses ou résonances dans la reproduction sonore.
Bien que cette étape ne soit pas indispensable pour une première réalisation DIY, elle permet d’améliorer considérablement la précision du réglage et donne une approche plus scientifique de la conception d’enceintes. Pour les passionnés souhaitant perfectionner leurs projets, les mesures acoustiques constituent donc un outil extrêmement précieux.
Les modules électroniques
Dans le cas d'une enceinte active ou Bluetooth, plusieurs modules électroniques viennent compléter l'installation afin de rendre l'enceinte autonome et fonctionnelle.
Le premier élément essentiel est bien entendu le module amplificateur. Il permet d'amplifier le signal audio afin d'alimenter correctement les haut-parleurs. Aujourd'hui, de nombreux amplificateurs compacts basés sur des puces Class D offrent un excellent rendement et une faible consommation, ce qui les rend parfaits pour les enceintes portables.
On retrouve également très souvent un module Bluetooth permettant de recevoir le signal audio sans fil depuis un smartphone, une tablette ou un ordinateur. Certains modules combinent directement Bluetooth et amplification dans une seule carte électronique, ce qui simplifie beaucoup le montage.
D'autres modules peuvent également être ajoutés selon les besoins :
- Modules DAC (convertisseur numérique/analogique)
- Modules de gestion de batterie (BMS)
- Chargeur USB ou USB-C
- Modules de contrôle (boutons, encodeur rotatif, télécommande)
- Indicateurs LED de niveau de batterie
Pour une enceinte portable alimentée par batterie lithium, il est fortement conseillé d'utiliser un BMS (Battery Management System). Ce circuit protège la batterie contre les surcharges, les décharges profondes et les courts-circuits.
L'intégration électronique doit être pensée dès la conception du projet afin de prévoir suffisamment d'espace dans le cabinet et de faciliter le passage des câbles ainsi que l'accès aux différents connecteurs.
Découvrez nos modules DIY
Zoom sur les modules HYPEX FUSIONAMP pour enceintes actives
HYPEX FUSIONAMP FA251
Module Amplificateur NCore 250W DSP ADAU1450 DAC AK4454 192kHz
Hypex FusionAMP FA122
Module Amplificateur NCore 2x125W DSP ADAU1450 DCC AK4454 192kHz
HYPEX FUSIONAMP FA501
Module Amplificateur NCore 1x500W DSP ADAU1450 DCC AK4454 192kHz
HYPEX FUSIONAMP FA123
Module Amplificateur NCore 2x125W + 100W DSP ADAU1450 DCC AK4454 192kHz
HYPEX FUSIONAMP FA252
Module Amplificateur NCore 2x250W DSP ADAU1450 DAC AK4454 192kHz
Hypex FusionAMP FA253
Module Amplificateur NCore 2x250W + 100W DSP ADAU1452 DCC AK4454 192kHz
Assemblage et finitions
Une fois tous les composants sélectionnés et le cabinet fabriqué, vient l'étape finale : l'assemblage de l'enceinte. Cette phase demande de la précision et un minimum d'outillage afin d'obtenir un résultat solide et esthétique.
La première étape consiste généralement à assembler le cabinet à l'aide de colle à bois et de serre-joints. Dans certains cas, on peut également utiliser des vis afin de renforcer l'assemblage. Il est important de veiller à ce que les panneaux soient parfaitement alignés et solidement maintenus pendant le séchage afin d'obtenir une structure rigide et durable.
L'étanchéité du cabinet
L'étanchéité de l'enceinte est un point crucial dans la conception d'un système acoustique performant. Une enceinte mal étanche peut provoquer des fuites d'air qui altèrent la réponse dans les basses fréquences et dégradent les performances globales du haut-parleur. Cela est particulièrement important pour les enceintes closes ou bass-reflex. Afin d'assurer une parfaite étanchéité, il est recommandé d'appliquer de la colle à bois sur toutes les jonctions des panneaux lors de l'assemblage. Une fois le cabinet monté, il est également possible d'ajouter un joint silicone ou un mastic d'étanchéité sur les angles internes pour éliminer toute fuite d'air. Les haut-parleurs doivent également être correctement isolés de la façade à l'aide d'un joint mousse ou d'un joint d'étanchéité afin d'éviter toute perte de pression acoustique.
L’amortissement interne
Son rôle est de limiter les résonances internes du cabinet et d’absorber les ondes stationnaires générées par l’arrière du haut-parleur. Sans traitement acoustique interne, ces ondes peuvent rebondir sur les parois du cabinet et altérer la restitution sonore, notamment dans les médiums. Pour éviter cela, on utilise généralement différents matériaux absorbants tels que de la mousse acoustique, de la laine synthétique (polyfill), du feutre ou encore de la laine de roche. Ces matériaux permettent de diffuser et d’absorber une partie de l’énergie acoustique à l’intérieur de l’enceinte. La quantité et la disposition de l’amortissant dépendent du type de charge acoustique utilisé. Par exemple, une enceinte close peut être davantage remplie afin d’améliorer la linéarité de la réponse, tandis qu’une enceinte bass-reflex nécessitera un amortissement plus modéré afin de ne pas perturber le fonctionnement de l’évent. Il est généralement recommandé de tapisser les parois internes du cabinet tout en laissant suffisamment d’espace autour du haut-parleur et de l’évent pour assurer une bonne circulation de l’air.
Voici quelques mousses et tissus acoustiques disponibles dans notre catalogue
Le câblage interne
Une fois la partie mécanique terminée, on peut passer à l'installation des différents modules électroniques et réaliser le câblage interne. Celui-ci assure la liaison entre le module amplificateur, les éventuels filtres, la connectique et les haut-parleurs. Bien qu’il s’agisse d’un élément relativement simple, il est important de le réaliser avec soin afin d’éviter les problèmes de fiabilité ou de parasites. On utilise généralement des câbles souples de section comprise entre 0.75mm² et 1.5mm², largement suffisants pour la majorité des enceintes DIY compactes. Il est important de respecter la polarité des haut-parleurs (borne positive et borne négative) afin d’éviter un fonctionnement en opposition de phase qui dégraderait fortement l’image sonore. Les connexions peuvent être réalisées par soudure directe ou à l’aide de cosses faston afin de faciliter un éventuel démontage. Il est également conseillé d’organiser proprement le câblage à l’intérieur du cabinet afin d’éviter que les fils ne vibrent contre les parois ou les composants lorsque l’enceinte fonctionne à fort volume.
Les borniers d’enceinte
Les borniers d’enceinte constituent l’interface entre votre système audio (amplificateur) et votre enceinte DIY. Ils sont généralement intégrés sur une plaque de connexion fixée à l’arrière du cabinet, ce qui facilite à la fois le câblage et l’intégration des différents éléments. Il existe plusieurs types de borniers, les plus courants étant les borniers à vis (binding posts), compatibles avec des câbles dénudés, des fiches bananes ou des fourches.
Dans le cadre d’un projet DIY, les plaques de borniers peuvent également intégrer des éléments supplémentaires tels qu’un connecteur jack, RCA, un module d’alimentation ou encore un porte-fusible. Elles permettent ainsi de centraliser les connexions et d’assurer une installation propre et sécurisée. Il est important de choisir des borniers de bonne qualité afin de garantir un bon contact électrique et de limiter les pertes de signal.
Enfin, une attention particulière doit être portée à l’étanchéité de la plaque lors du montage. Comme pour les haut-parleurs, l’ajout d’un joint mousse ou de silicone est recommandé afin d’éviter toute fuite d’air, ce qui est essentiel pour préserver les performances acoustiques de l’enceinte, notamment dans le cas d’une conception bass-reflex.
Découvrez une sélection de borniers disponibles dans notre catalogue
Enfin, place aux finitions. Plusieurs options sont possibles selon le rendu esthétique recherché :
- Peinture
- Vernis
- Placage bois
- Revêtement vinyle
- Tissu acoustique pour la grille
C'est souvent cette dernière étape qui donnera tout son caractère à votre enceinte DIY. Avec un peu de soin et de créativité, il est possible d'obtenir un résultat à la fois esthétique, robuste et parfaitement adapté à votre usage.
Découvrez nos kits enceintes DIY
DAYTON AUDIO BR1
Kit DIY Enceintes Bibliothèques 2 Voies 100W 85dB 4 Ohm 43Hz-18kHz (La paire)
Voir la fiche produit
KIT ENCEINTE BLUETOOTH ACTIVE SUR BATTERIE
Enceinte amplifiée sur batterie 2x30W / DAC / Bluetooth
Voir la fiche produit
