Produit sympa et efficace

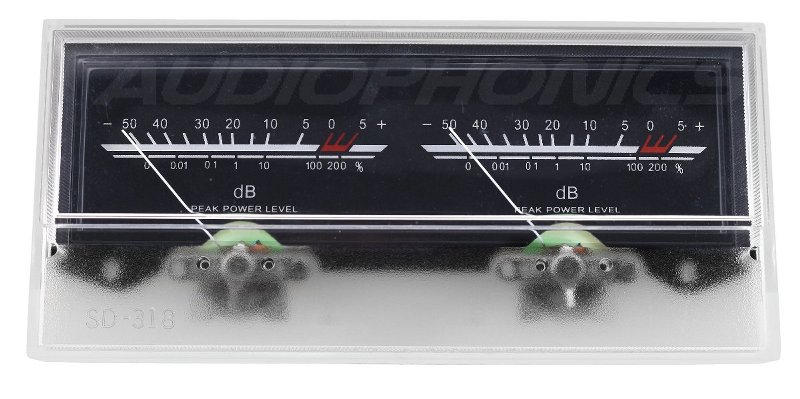

Produit agréable à intégrer dans un boitier. 1 seule découpe, et de plus c'est plus plaisant. Info manquante : sensibilité 170mV DC poiur déviation 0dB. Impédance 640 Ohms. Préférer un étage amplificateur à ampli OP qui intègre un redresseur SANS SEUIL. Sinon les 0,6V des diodes de redressement du SIGNAL vont totalement fausser la mesure. Puis sur une sinus on parle de, et on mesure un V efficace. Vefficace = V crete / 1,414. Par contre le VU mètre réagit à Umoyen (inertie du cadre mobile). Umoyen d'une sinus =0 et heureusement. D'où nécessité de redresser le signal. U moyen d'un VRAI sinus redressé = V crete x2/pi. Et inutile de supprimer la part alternative à double fréquence, le cadre mobile s'en charge !!!
Pour les 3 LEDS en série, compter 1V de ddp par led, et limiter à 20mA le courant. Soit 12-3=9V et 20mA donc R autour de 450 Ohms. Ajouter une diode en INVERSE sur le groupe de 3 leds. Les LEDS ne supportent une tension inverse en desous de 5V. Ainsi en cas d'inversion de polarité...
Bon amusement. Fred

Fait le job
Fonctionne sans problème, les LED sont montées en séries avec une résistance de 330 Ohms. Dommage que les aiguilles soit blanches car dans le noir et malgré la luminosité des LED, les aiguilles sont peut visible. en orange ou rouge elles seraient mieux je pense...

Problème de LED résolu
Je viens de recevoir ces Vu-métre, et les LED s'illumine normalement.
Deux résistance de 330 Ohms (CMF55) ont été rajouté, donc plus besoin de rajouter quoi que ce soit.
Par contre les aiguilles sont orange, et non pas blanche, mais c'est tant mieux...

Protection des leds
Une suggestion ou plutôt deux :
- d'abord signaler sur la fiche produit que les leds nécessitent un courant d'alimentation n'excédant pas 20 mA (et non 12 V comme indiqué actuellement).
- fournir avec le vu-mètre une résistance de 47 Ohms (Résistance Mundorf MR10 - 10W. 47 Ohm en vente sur le site à 1,20 Euros) en indiquant qu'il faut l'intercaler en série entre la sortie prévue pour l'éclairage et les leds.
En espérant que ce conseil évitera à d'autres utilisateurs de griller les leds de leurs vu-mètres !

Problème de leds
Contrairement à ce qui est annoncé, les 3 leds de rétro-éclairage ne sont pas en 12V. Elles dégagent dès la mise sous tension de la platine de contrôle.
