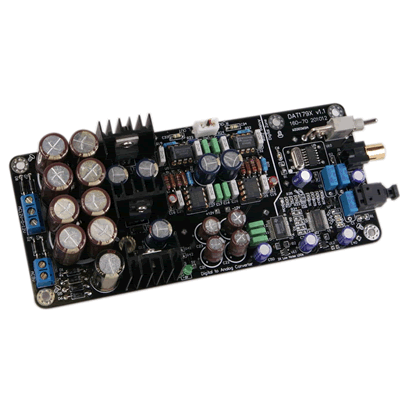

Audiophonics DAC1796 - DAC 24Bit 192KHz - V1.2

Audiophonics est fier de vous présenter sa carte DAC prête à intégrer dans vos réalisations.
Nous nous sommes basés sur une valeur sûre, une puce CS8416-CZ de chez Cirrus logic pour la réception SPDIF, couplée avec une référence en la matière, le convertisseur PCM1796 de Burr-Brown.

Cette carte DAC permet de convertir un signal numérique d'une fréquence d'échantillonnage de 32 à 192KHz et ce en 16 ou 24 bit.
La version 1.1 de cette carte inclue désormais 2 entrées SPDIF, une optique TOSLINK et une Coaxiale
La sortie analogique est toujours présente sur le petit connecteur blanc.

Un grand soin à été apporté à la sortie analogique, elle comporte 3 AOP haut de gamme OP275 montés sur socket.
Les condensateurs autour du signal sont tous des MKP et les résistances des Vishay DALE.
Les condensateurs d'alimentation sont de qualité supérieure, 9x Panasonic FC 1500µF et Panasonic OSCON
En tout 5 régulateurs s'occupe d'apporter une alimentation stable et pure, dont 2 low noise au plus près des puce numériques.

Pour fonctionner elle nécessite un transformateur de moins de 30VA comportant ces voltages : 2x15V AC + 1x9V AC
Le 15V AC servant à la partie analogique, le 9V AC à la partie numérique.



Caractéristiques :

  • Entrée Optique et Coaxiale
  • Réception SPDIF par Cirrus Logic CS8416
  • Décodage jusqu'a 24Bit 192KHz par Burr-Brown PCM1796
  • AOP de sortie OPA275 montés sur support
  • Sortie analogique par connecteur ou directement sur PCB
  • Condensateurs d'alimentation Panasonic FC 1500µF et Panasonic OSCON
  • Condensateur de signal MKP et résistances Vishay
  • Alimentation par un simple transformateur 30VA 2x15V AC + 1x9V AC
  • Dimensions de la carte : 160x70x29mm
  • Entraxe des trous de fixation : 150x60.5



Module livré :

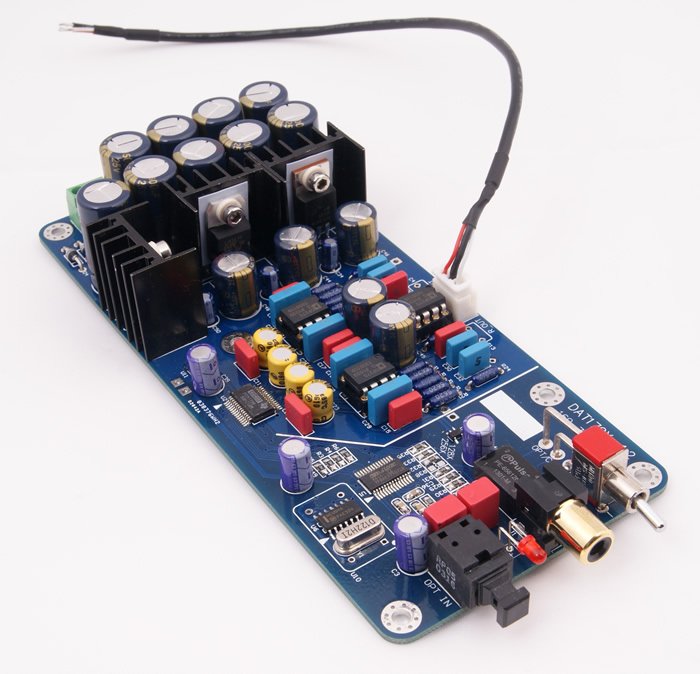

http://www.audiophonics.fr/images2/4993/4993_audiophonics_DAC1796_3.jpg

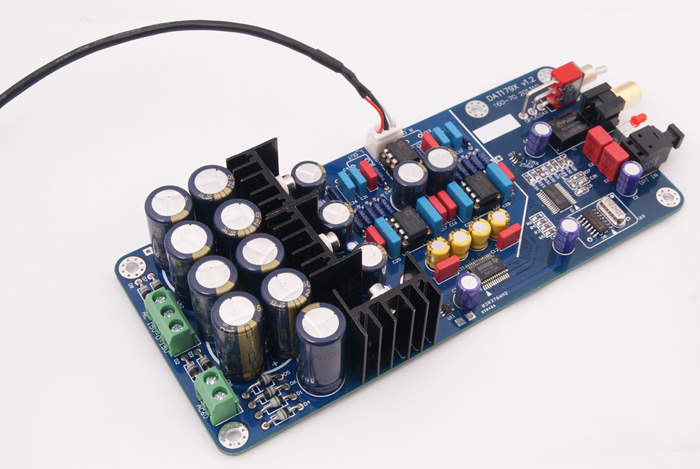

http://www.audiophonics.fr/images2/4993/4993_audiophonics_DAC1796_1.jpg

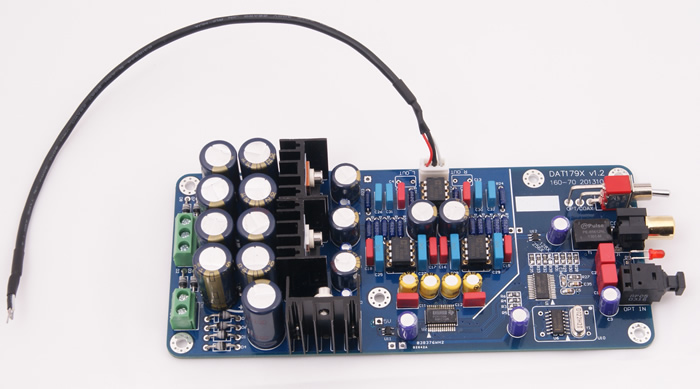

http://www.audiophonics.fr/images2/4993/4993_audiophonics_DAC1796_2.jpg



http://www.audiophonics.fr/images2/4993/DAC1796_BOARD.jpg

Schéma technique

Exemple de réalisation basée sur un boitier GX-183

http://www.audiophonics.fr/photos/DAC_1796_2.jpg



http://www.audiophonics.fr/photos/DAC_1796.jpg

VINCENT N     05/26/2013
Grade :

Bonjour,

J'ai acheté ce DAC il y a plus d'un an et essayé de mettre divers aop mais l'amélioration au niveau du son la plus significative que j'ai obtenu est le changement des régulateurs +/- 12V en +/- 15 V. On peut bien sûr monter plus haut en tensions mais alors il faudra attention lors des essais changements d'aop. Excellent produit j'en suis très satisfait.

    Yoakim T     05/16/2013
    Grade :

    Tout d'abord, mes félicitations à l'équipe d'Audiophonics, qui est très à l'écoute et particulièrement efficace ! C'est pour moi une qualité primordiale pour tout site internet, une qualité qui se fait très rare... Vous avez la un client !

    Maintenant ce DAC possède un très bon rapport qualité/prix, facile à monter il suffit juste de prendre son temps.

      Francis B     08/12/2011
      Grade :

      super module, rapport qualité/prix imbattable, je l'ai essayé tel quel, déjà excellent, pour les puristes bricolo, j'ai refait une alimentation séparée, car à l'oscillo, pas mal d'ondulation 50Hz résiduelle, surtout sur le 5v, les capa de tête de filtration sont un peu faibles. Sur mon alim, transfo R.core, un pour le 5V, un pour le +/- 12V, diodes de redressements rapides, 47000µf pour le 5V et deux fois 22000µf pour le +/- 12V, et OPA627 pour les OP de sorties. Du haut de gamme à peu de frais.
      A recommander sans modération!!!

        Daniel B     05/17/2011
        Grade :

        Vraiment très bon !!
        Associé avec un HA INFO NG COAX USB (Interface USB vers SPDIF externe), je redécouvre mes fichiers stockés sur mon PC.
        Seul défaut : le switch de sélection coax / optique se retrouve en face arrière. J'ai donc déporté cette commande avec un relais sur la face avant, et deux petites LED.

        Il me reste à tester un changement des amplis op. de sortie pour arriver à un système hyper performant.

          JULIEN B     08/28/2010
          Grade :

          Bonjour,
          Vraiment satisfait par ce DAC

          Je l'ai intercalé entre mon PC et une petite table de mix analogique
          L'initialisation n'a posé aucun problème ; la carte mère à basculé toute seule sur la sortie audio numérique

          D'un point de vue qualitatif
          Rien a voir avec la catre son integée

          Un gain en dynamique impressionnant, le son est beaucoup mieux défini, la séparation des canaux droit et gauche est franche

          Pas de souffle ni de bruit secteur style boucle de masse

          Seul point un peu négatif
          Les aigus sont un peu sec =_ cela est du aux ampli-op qui sont facilement remplaçables (montés sur supports)
          Prévoir le passage en Burr-BROWN

            stéphane n     04/24/2010
            Grade :

            Difficile de formuler une quelconque critique conte-tenu du prix proposé si ce n'est FORMIDABLE et IMBATTABLE (même avec son transfo et boitier Galaxy).
            Je l'ai acheté car extrêmement deçu par l'achat d'une platine Marantz CD-5003 et ce malgré tout le bien qu'en dit la presse spécialisé (et oui les oreilles de ces magazines vieillisent!). Grâce à ce ridicule petit module (de part son aspect au talent inversement proportionnel à sa taille!) j'ai redécouvert des CD tel que de tout petits détails dans des vieux albums de Bob Marley de 1976 ou de Dire Straits, même ma veille platine Philips CD931 ne faisait pas mieux!
            Bon, pour cela il est quand même préférable de changer les aop, c'est à dire BB OPA21304 en entrée et BB OPA604 en sortie les 4 pour un prix très modeste en attendant de mettre des OPA627 en sortie car les 604 sont assez métallique!
            P.S. : les aop étaient inversé sur mon module, les 2 aop doubles doivent être au plus près du convertisseur et les 2 simples doivent se trouver au plus près de la fiche de sortie, heureusement que je l'ai vu lors du montage de celui...
            Et encore merci Audiophonics pour ce formidable module à un prix dérisoire...

            Stéphane

              Fabien W     03/29/2010
              Grade :

              Excellent produit avec le transfo torique associé. Je dois avouer que je suis bluffé par la précision et le détail de ce petit DAC. Je l'utilise derriere un PC comme source : il est meilleur que ma carte son M-audio delta 192 (carte son pro stéréo 150 €).

                Philippe A     01/15/2010
                Grade :

                pour le prix, ne surtout pas hésiter! Ravive votre vieille platine CD...

                  Viriya C     11/25/2009
                  Grade :

                  Dans certains cas le module a du mal à s'initialiser.
                  Augmenter alors la valeur de C9 à 470nF (valeur initiale 100nF), et tout sera OK.
