LM3886 2.1 Stereo Amplifier Board / Subwoofer Power 1x100W or 2x50W 8 Ohm

ampli lm3886 2

No customer reviews yet, login to write a review.

By buying this product you get 4 loyalty points


Reference : 11128
New product

44,90 €tax incl.

37,42 € tax excl.
This product is discontinued
Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

Accessories for this product

Find here a selection of useful and/or essential accessories for this product. These are specially selected by the Audiophonics team according to the characteristics of the product.


More info

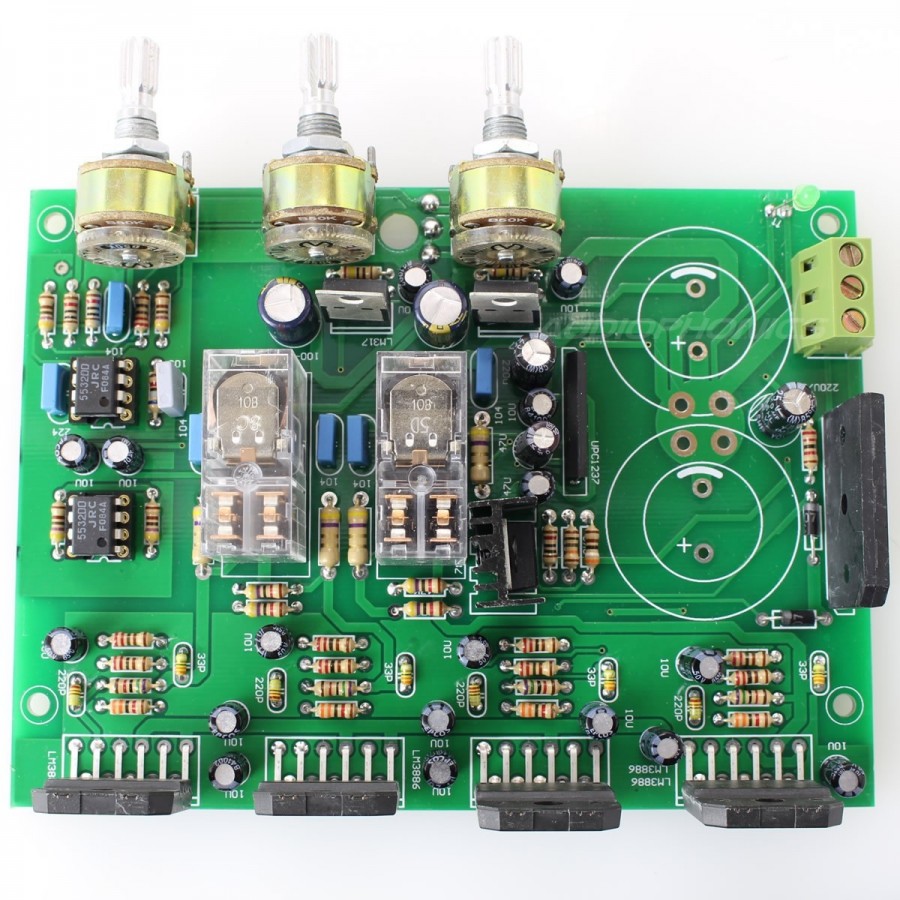

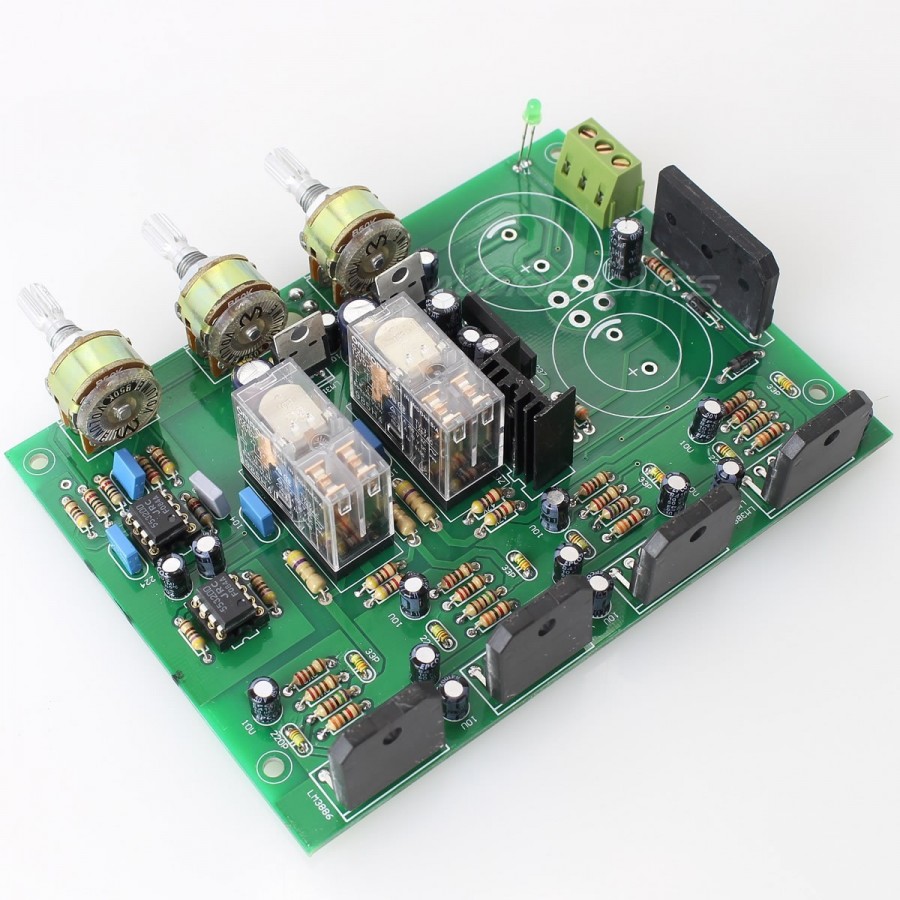

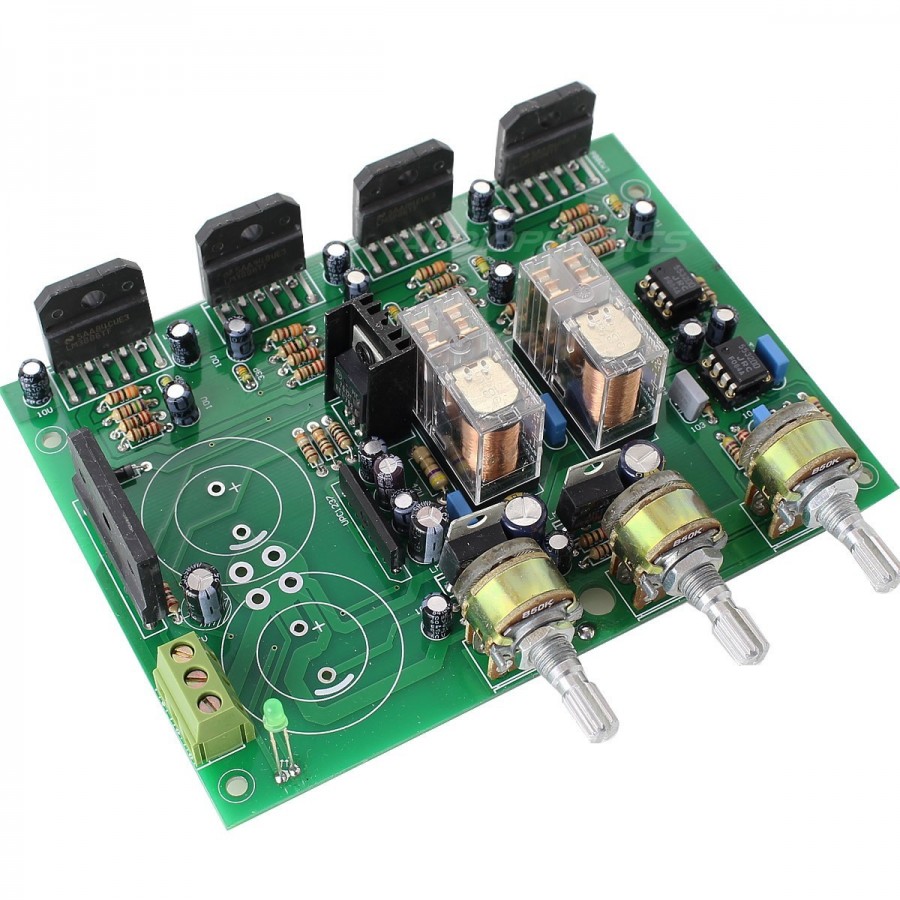

Ce module d'amplification 2.1 repose sur l'utilisation du circuit haute performance LM3886TF développé par National SemiConductor.
Il est capable de délivrer une puissance continue de 2 x 50W sous une charge de 8Ω stéréo et délivre 100W sous 8 Ohm avec un canal dédié Subwoofer.

Le canal Subwoofer est facilement paramétrable par un potentiomètre pour la fréquence de coupure et un autre pour le niveau réglable. Ce produit offre un son dynamique, musical et une bonne tenue des basses typique des Class A/B.

Sa conception simple grâce à ses trois potentiomètres intégrés permet la fabrication d'un amplificateur rapidement. Les deux OP AMP sur support DIP8 permettront de changer le son à sa guise.

D'une stabilité thermique et électrique à toute épreuve, ce module amplificateur est équipé d'un double système de protection sophistiqué contre les surtensions (technologie propriétaire SPiKe™), et les sous-tensions, ce dernier intervenant lorsque l'alimentation chute en dessous de 12V. Les relais intégrés permettent une protection des enceintes et disposent d'une temporisation permettant d'éviter les "Plocs" à l'allumage.

Prévoir en option deux condensateurs d'une tension de 35V et de capacités filtrage de 10000mf .

Condensateurs Nover : 10000mF


Spécifications :

Puissance Continue : 50W / 8Ω (THD 0.1% - 20Hz->20KHz) +/- 35V
68W / 4Ω (THD 0.1% - 20Hz->20KHz) +/- 28V.

Canal de puissance dédié Subwoofer 1X100W 8 ohm.


Rapport Signal/Bruit : ≥ 92dB
Sensibilité d'entrée : 1V RMS
Taux de Distorsion Harmonique Total : 0.03%
Taux de Distorsion d'Intermodulation (SMPTE) : 0.004%
Tensions d'alimentation Recommandées :
Sous 4Ω : ±24-28V (Transformateur entre 17 & 20V AC)
Sous 8Ω : ±28-35V (Transformateur entre 20 & 25V AC)



Dimensions Totales : 150 x 95 x 30mm
Poids : 100g


Data sheet
InputSolder pad
OutputSolder pad
Channel2.1
ClassClass A / AB
Amplifier chipLM3886
Power (W)50.0
