DIY Kit Power supply double module AC 2X 9-17V DC 2X 6-18V

DIY Kit Power supply module AC 2X 9-17V DC 2X 6-18V

Average votes for this product
5.0 / 5

By buying this product you get 1 loyalty point


Reference : 11455
New product

13,90 €tax incl.

11,58 € tax excl.
Including 0,05 € for green tax
Available

- +

Shipping date: 25-06-2018.

Orders placed before 1pm (GMT+1) will be shipped the same day (working day).

Produit garantie 2 ans

Accessories


More info

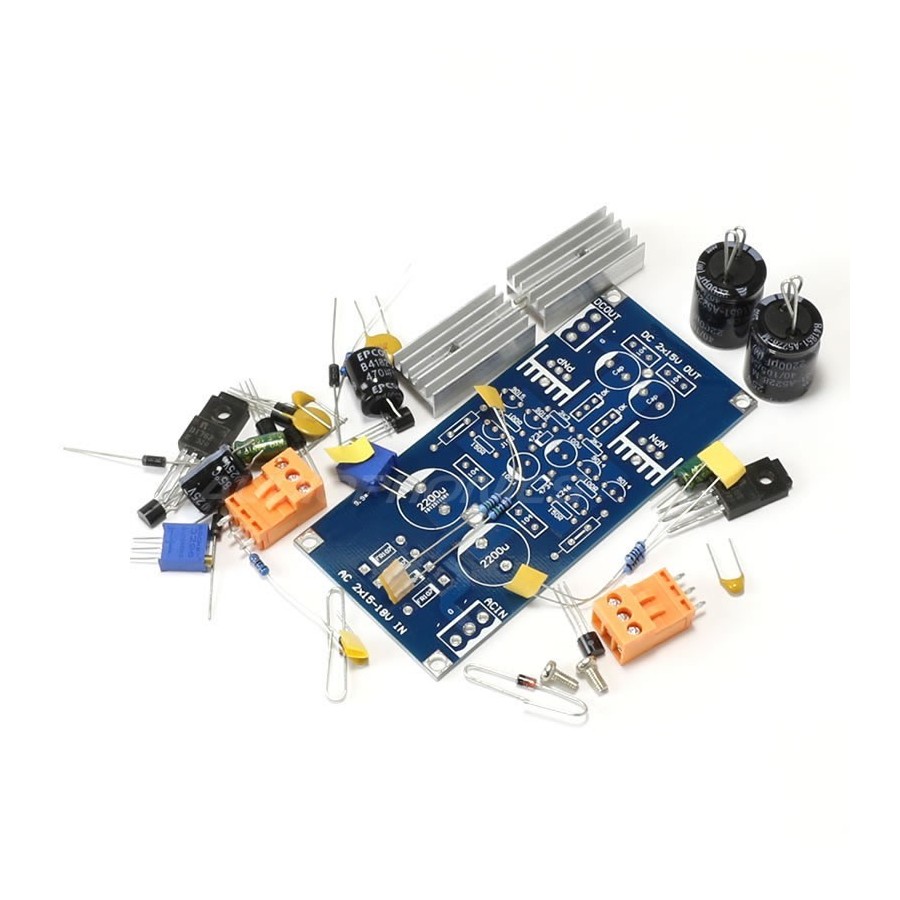

Ce kit DIY d'alimentation double régulée à technologie discréte permet deux entrées AC et deux sorties DC.

De part sa conception en transistor discret ce kit à monter sera tout indiqué pour la conception d'appareil Hifi comme les préamplis vintage ou demandant un courant avec des montées rapide. Il peut aussi convenir pour l'alimentation analogique 12 à 15 V en sortie de DAC audio numérique.

Un choix de technologie différent des régulateurs intégrés qui peut être un avantage sur l'alimentation de circuits analogique audio.

Il contribue à améliorer la qualité sonore, muni de deux potentiomètres il est possible d'ajuster la tension DC de 9V à 17V de chaque sortie.

Spécifications :

  • Tension de Sortie ajustable au moyen de potentiomètres
  • Tension d'entrée AC : 9 à 17V AC
  • Tension de Sortie DC : Variable de 6 à 18V
  • Courant de sortie maxi : Environ 0.7A en continu

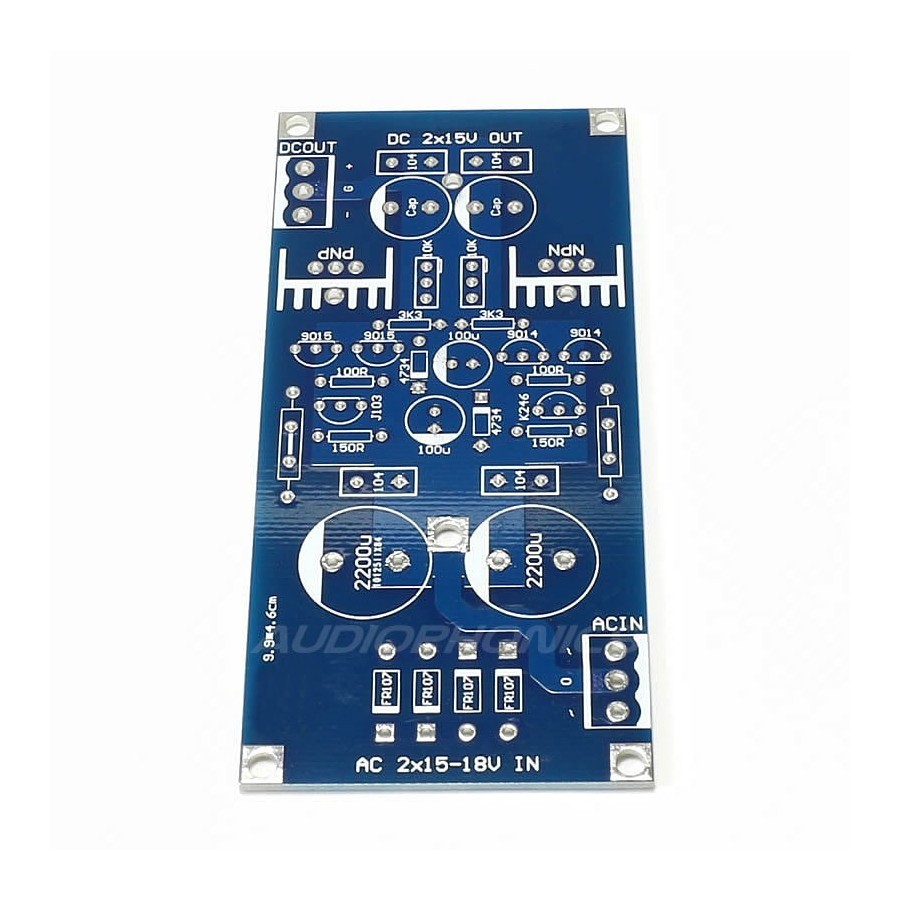

Les emplacements pour les régulateurs de tension sur le PCB sont :

  • Le TIP41 correspond au C5171
  • Le TIP42 correspond au A1930

Caractéristiques :

  • Hauteur : 40 mm
  • Dimensions PCB : 99x46mm
  • Entraxes : 45 x 100 mm
  • Poids : 60g


Delivery
We deliver all of France, and internationally.
To discover the amount of the shipping costs, you just have to go in your shopping cart once the desired products added.
To discover our different services and delivery options, click on the following logos:
Colissimo - TNT - SoColissimo
Only registered users can post a review. Log in or create an account .
Average votes
5.0 / 5
1 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
Simple et efficace.
Tout est écrit sur le circuit imprimé. Il faut connaitre les codes couleurs des résistances ou avoir un ohmmètre. Il me manquait une information sur deux régulateurs remplacés par des équivalents : Question posée par mail, réponse simple le lendemain. Fonctionnement impeccable.
