Audiophonics STA328 - Module Ampli 2.0/2.1 True Direct Digital
[6807]
84.00€ TTC

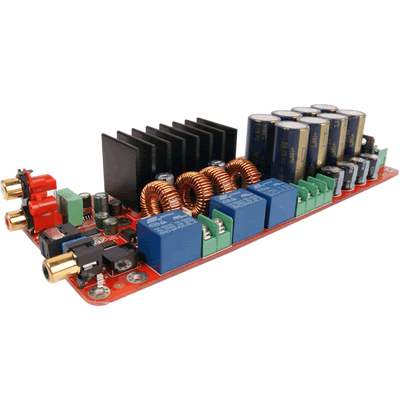

Audiophonics STA328 - Module Ampli 2.0/2.1 True Direct Digital
Click to enlarge

Audiophonics STA328 - Module Amplificateur 2.0/2.1 Class D + DAC

Basé sur une architecture Classe-D, ce module d'amplification AUDIOPHONICS se caractérise par une entrée principale en SPDIF, coaxiale ou Toslink.
L'amplificateur passe directement du signal SPDIF à la sortie HP sans convertir en analogique, le signal est ainsi le plus direct possible.

Pour certaines applications qui le requièrent avons ajouté une entrée analogique au circuit STA328 mais celle ci est légèrement bruitée.

Ce module dispose de nombreuses fonctionnalités comme la gestion du 2.0 et 2.1 (caisson de basse filtré), égaliseur et DAC intégré

En effet cet amplificateur pour fonctionner de 2 façons différentes :

    - Amplificateur stéréo classique
    - Amplificateur 2.1 avec réglage séparé de la fréquence de coupure entre 80 et 320Hz et du niveau de basse.


La puce STA 328 intégrée permet en effet d'atteindre 2 x 60 Watts sous 8Ω ou 2 x 32 Watts + 1 x 40 W en mode 2.1 avec un niveau de distorsion harmonique de 1% .

Ce module intègre également un pilotage complet à la télécommande, permettant de sélectionner les entrées, de paramétrer l'égaliseur et de gérer le volume.

Afin de protéger vos enceintes, cette carte possède un circuit de protection contre la présence éventuelle d'une composante continue.
Une temporisation évite également un bruit désagréable à l'allumage.


Caractéristiques :

  • Module amplificateur : support du 2.0 (stéréo) ou 2.1 (stéréo + Basses Mono) configuration par DIP SWITCH
  • Filtre passe haut des enceintes avant réglable de 80 à 320Hz
  • Filtre passe bas du caisson réglable de 80 à 320Hz
  • Le filtrage sur les canaux stéréo est de premier ordre passe haut et sur le caisson du second ordre passe bas.
  • Niveau de la voie grave réglable par télécommande
  • Egaliseur intégré : Bypass, Flat, Bass boost 1, Bass boost 2 , Bass boost 3

  • Afficheur 3 x 7 segments
  • Mémoire des réglages / volume
  • Pilotage par télécommande ou encodeur rotatif  ( Power, Mute, Vol +/-, CH +/-, EQ, Niveau de basse, Dimmer..)
  • Entrées : (Toslink Optique, Numérique Coaxiale et Analogique stéréo)
  • Sorties HP : Sur borniers a visser
  • Entrée SPDIF supportant nativement le 24bit/96khz (taux supportés : 32, 44.1, 48, 88.2, 96, 176.4 (2x down-sampling) , 192 (2x down-sampling) khz )
  • Carte fournie nue, assemblée, testée et prête à être alimentée (Alimentation à partir d'un transformateur  de 2 x 20V à 2 x 25V) ou (de 2x25 à 30 VDC)


Spécifications :

  • Puissance de Sortie par Canal (2.0) : 60W/8Ω (1% THD+N)  VCC= 35V
                                                                  40W/4Ω (1% THD+N)  VCC= 21V
  • Puissance de Sortie par Canal (2.1) : 32W/8Ω (1% THD+N)  VCC= 35V
                                                          +1 x 40W/8Ω (1% THD+N)  VCC= 35V

  • Alimentation : Transformateur 2 x 24V de 60 à 120VA
  • Dimensions module principal : 215 x 80 x 40mm (L x l x h)
  • Dimensions carte fille (afficheur) : 100 x 20 x 12 mm
  • Longueur de la nappe d'interconnexion : 14 cm
  • Poids : 360 g + 80 g

Avec des enceintes dont le rendement est supérieur à 90 db un souffle peut être perçu à moins d'un mètre en mode 2.1
En mode 2.0 l'ampli est silencieux et offre une reproduction sonore très neutre et détaillée



Manuel utilisateur (PDF)

Module Amplificateur + DAC / ADC

http://www.audiophonics.fr/images2/6807/6807_DDX328AMPLIFIERBOARD_4.jpg

http://www.audiophonics.fr/images2/6807/6807_DDX328AMPLIFIERBOARD_2.jpg



http://www.audiophonics.fr/images2/6807/6807_DDX328AMPLIFIERBOARD_1.jpg



http://www.audiophonics.fr/images2/6807/6807_DDX328AMPLIFIERBOARD_3.jpg

Télécommande

http://www.audiophonics.fr/images2/5805/5805_PGAVOL_4.jpg

Afficheur

http://www.audiophonics.fr/images2/5805/5805_PGAVOL_3.jpg



Exemple de réalisation basée sur ce module :



http://www.audiophonics.fr/images2/8064/8064_AUDIOPHONICS_STA328_2.jpg







http://www.audiophonics.fr/images2/8064/8064_AUDIOPHONICS_STA328_5.jpg
