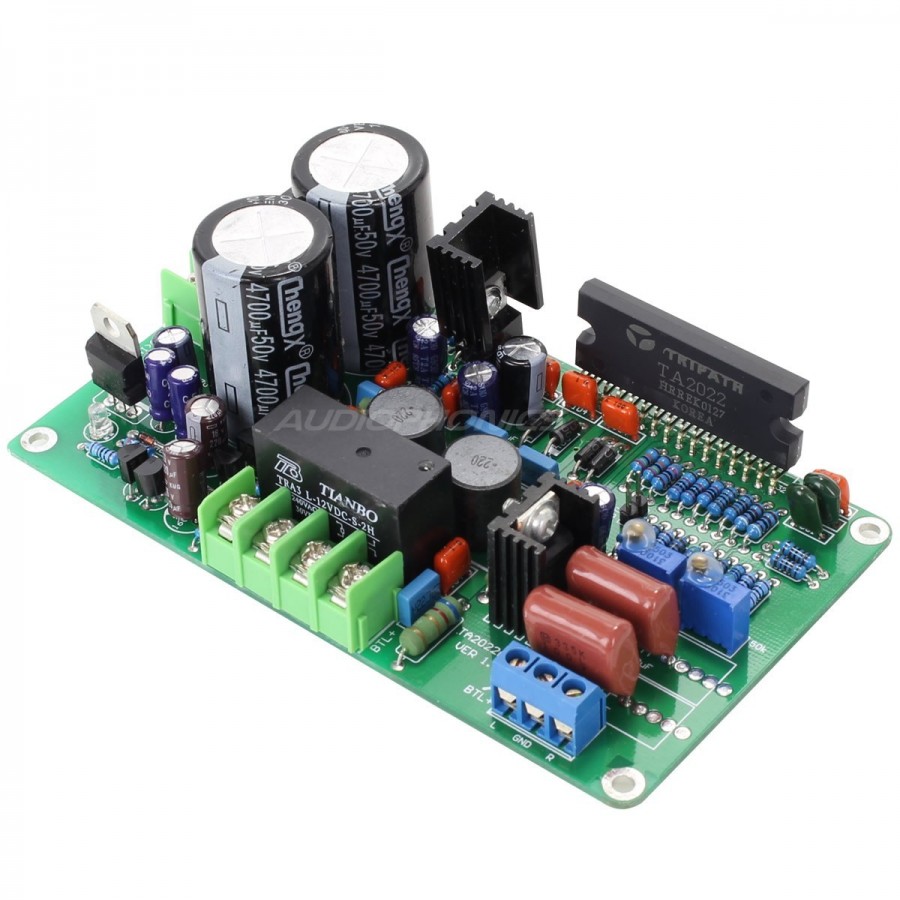

LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms

LJ TA2022 V 1.2 Module Amplificateur Class T 2x90W 4 ohms

Average votes for this product
4.8 / 5

By buying this product you get 3 loyalty points


Yes, notify me when available !
Reference : 7200
New product

33,90 €tax incl.

28,25 € tax excl.
Available on order

- +

Produit garantie 2 ans

Accessories


More info

Based on the architecture Class-Tof the famous brand TRIPATH, this amplification module is characterized by a high-quality reproduction for a very compact product.

The chipTA2022integrated, it is possible to achieve 2 x 90 Watts under 4Ω with a level of harmonic distortion extremely well controlled since not exceeding 0,1%.

A power that does not sacrifice in any way the precision of this circuit prodigy renowned connoisseurs for these musical virtues.

To protect your speakers, this card has a protection circuitagainst the possible presence of a continuous component.
A timer also avoids unpleasant noise when switched on.

Warning, this amplifier may be sensitive to radio interference from FM radios and tuners.br>
Features:/ Strong>

  • Entries on Terminal Blocks
  • Outputs on Terminal Blocks
  • Map provided nude, assemblyand ready to be fed
  • Setting offset
  • Requires the addition of a radiator to the TRIPATH (Available in accessories below)

Specifications:

  • Channel Output Power:60W / 8Ω (0.1% THD + N)
    90W / 4Ω (0.1% THD + N)
  • puissanfrom Bridged Outlet: 100W/8ohm (0.05% THD + N)
    150W / 4ohm (0.1% THD + N)
    235W / 4ohm (10% THD + N)
  • Rateof Harmonic Distortion Total:0.015% to 45W 8Ω
    0.015% to 70W 4Ω
  • Intermodulation Distortion Rate (SMPTE):0.10% to 25W 4Ω
  • Dynamic range:102dB
  • Yield: 92% to 88W / 8Ω
    87% at 125W / 4Ω
  • Gain:X 19
  • Input impedance: 95.0 kohm
  • Input sensitivity: 1.8 V
  • Output sensitivity: 35V
  • Food :Transformer 2 x 24V from 100 to 150VA for 8 Ohm (Example: 5021or 4185) / Transformer 2 x 20V from 100 to 160VA for 4 Ohm (Example: 4184or6355)
  • Dimensions:100 x 64 x 40 mm (L x W x H)
  • Weight:150g

Data Sheet of Tripath TA2022

https://www.audiophonics.fr/images2/7200/7200_LJ_TA2022_KIT_4.jpg


Data sheet
Channel2 channels (Stéréo)
ClassClass D / T

Delivery
We deliver all of France, and internationally.
To discover the amount of the shipping costs, you just have to go in your shopping cart once the desired products added.
To discover our different services and delivery options, click on the following logos:
Colissimo - TNT - SoColissimo
Only registered users can post a review. Log in or create an account .
Average votes
4.8 / 5
6 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
bonjour
plutôt habitué aux amplis à lampes je suis surpris par la qualité audio de ce module.
J'ai remarqué un dispositif de protection intervenant des que la tension d'alimentation dépasse 36 V , ce qui arrive souvent avec un transfo 2X24 V .
Peut on supprimer ce dispositif, auquel cas il faudrait conseiller un transfo 2X20 V.
cordialement
 (0)
 (0)
This review has been posted for LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms
Note :
 5/5
Date :
Très satisfait
Bonjour.
J'ai acheté cet ampli pour faire un caisson de basse et piloter un boomer de 30 cm en 2 fois 4 ohms de la série Audax .
J'ai reçu rapidement ma commande sans problème et correctement emballé .
Seul bémol à l'ouverture du colis, point de notice. Il faut récupérer toutes les informations sur internet.

Je me suis fait une petite frayeur lors du premier branchement. J'ai voulu faire un essai avec une petite alimentation en 12 volts et là, rien ne s'allume. Seule la led verte indique la présence d'une tension continue. Un second essai avec une alimentation plus conséquente en 2 x 22 volts m'a immédiatement rassuré et le module a parfaitement fonctionné.
Pas de Ronflette, la puissance est confortable et j'ai constaté que le circuit de puissance ne chauffe quasiment pas. Je suis donc très satisfait de mon achat. J'ai branché le module tel quel, je n'ai pas cherché à améliorer quoi que ce soit comme les condensateur de filtrage ou les condensateur d'entrée.
Tel que fourni ce circuit donne entière satisfaction.
La sensibilité d'entrée est suffisante ; mon ampli home cinéma pilote parfaitement ce module sans être obligé d'ajouter un étage de préamplification.
 (0)
 (0)
This review has been posted for LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms
Note :
 5/5
Date :
JMC
Module facile à mettre en oeuvre, excepté la fixation sur radiateur qui est un peu délicate car des composants électroniques gènent l'accès aux visses de maintien du TA2022.
Le résultat est au rendez-vous.: bonne musicalité et bonne tenu en puissance. Très bon rapport qualité/prix.
 (0)
 (0)
This review has been posted for LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms
Note :
 5/5
Date :
Rapport qualité / prix sans égal ! Pour découvrir le TA2022 sans risques.
Le son est clair, très détaillé, délié.
La scène sonore est large et précise.
Dans les petites et grandes formations classiques, chaque instrument de musique est bien localisé.
Les voix sont naturelles.
Les graves sont déliés, sans confusion, mais manquent peut-être un peu de mordant.
L’aigu est naturel, jamais agressif, le médium ne souffre aucune critique.

L'ampli est si transparent qu'on pourrait presque le lui reprocher, par exemple en comparaison avec des ampli tube qui ont cette légère coloration si caractéristique et donnent de la "chaleur" au son. Mais n'oublions pas que la comparaison, s'effectue par rapport à des amplis 100 foix plus chers !!!

Associé avec des enceintes bibliothèques ou des petites colonnes, il fait des merveilles.
Bref, le TA 2022 tient toutes ses promesses, le rapport qualité / prix semble sans égal.

Si vous voulez tester le fameux TA20022 sans vous ruiner, ce module est fait pour vous, il vous permettra de prendre toute la mesure de ses formidables possibilités.

Testé avec des enceintes colonnes comportant
- 1 Tweeter Monacor DT-280
- 1 medium / grave de 17cm Peerless 833599
- 1 grave 17cm Davis double bobine 17CSADB


Mais attention, pour driver de très gros haut-parleurs c'est franchement limite.
Dans la zone où sont implantées les inductances de 22µH, lorsque le module est très sollicité ça chauffe très fort.
Par exemple, j'ai testé avec des Monacor SP 382 PA de 38 cm, l'ampli était vraiment à la peine.
Dans ce cas, je pense qu'il est préférable de passer sur un kit doté de plus gros condensateurs, par exemple l'AUDIOPHONICS TA2022 V4 Module Amplificateur TRIPATH 2x90Watts qui me semble bien plus adapté.
C'est ce que je vais faire prochainement.
 (1)
 (0)
This review has been posted for LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms
Note :
 4/5
Date :
Prompt response to the change I made to my order. It would have been easier if it were made obvious that items were out of stock.
 (0)
 (0)
This review has been posted for LJ TA2022 V 1.2 Amplifier Module Class T 2x90W 4 ohms
