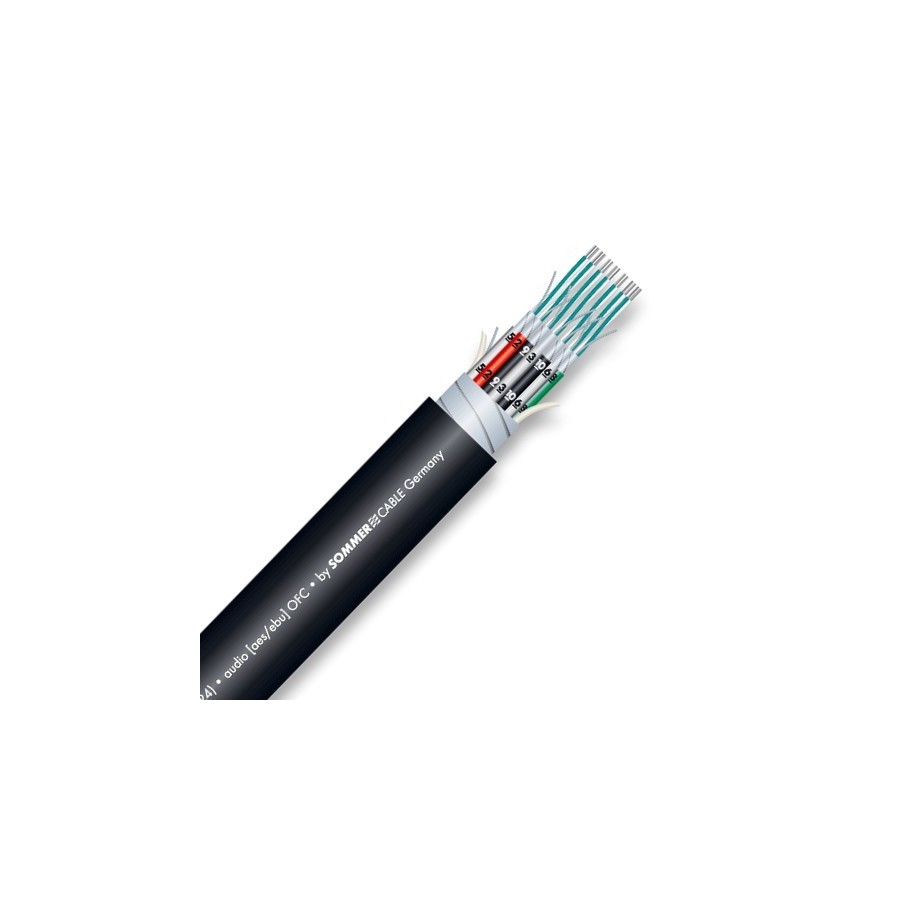

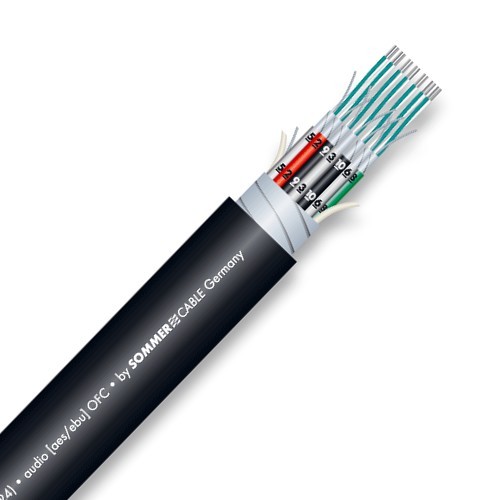

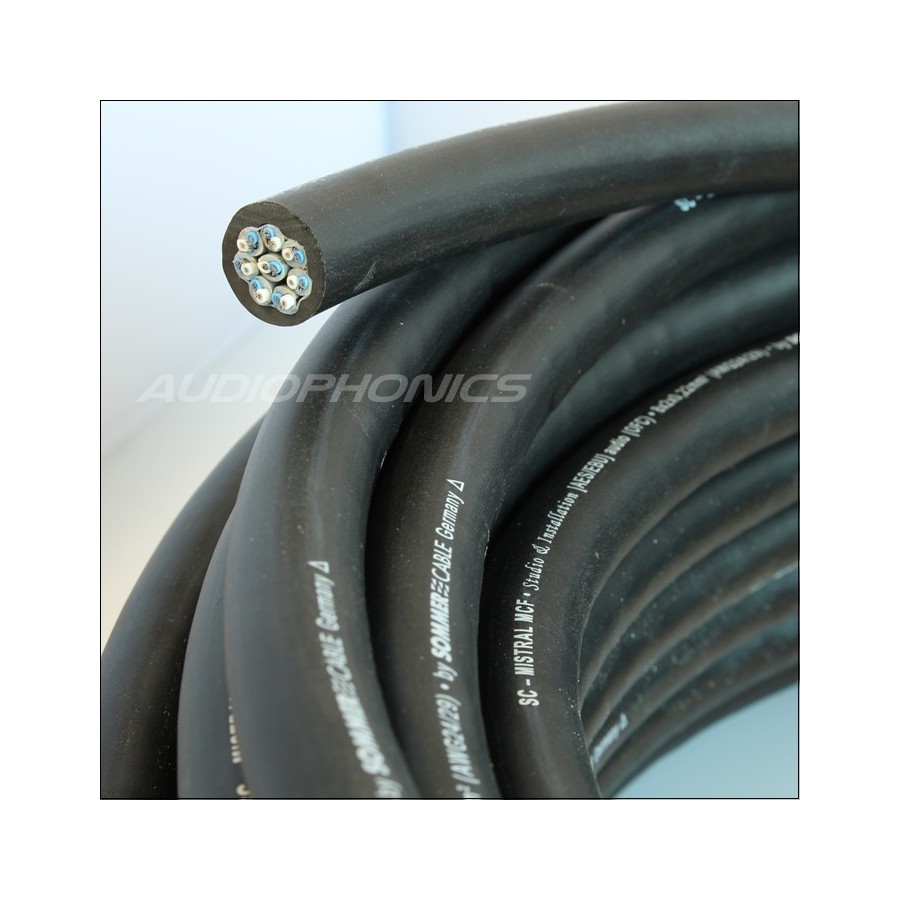

SOMMERCABLE MISTRAL MCF-08 Multicore Cable 8 x 2 x 0,22 mm2Ø14.8mm

SOMMERCABLE MISTRAL MCF-08 Multicore Cable

No customer reviews yet, login to write a review.

No loyalty points for this product.


Reference : 9578
New product

8,00 €tax incl.

6,67 € tax excl.
Available

- +

Shipping date: 17-12-2018.

Orders placed before 1pm (GMT+1) will be shipped the same day (working day).

Produit garantie 2 ans

More info

Presque un Mathusalem...

le multipaire SC-MISTRAL MCF : en service depuis presque dix ans, sa technique à fait ses preuves. Le SC-MISTRAL MCF est constitué de paires de conducteurs isolées individuellement par une gaine en PVC, une exécution habituelle pour les câbles de studios. Les gaines sont codées d'une part par numérotation indélébile et d'autre part par séries de huit couleurs.
Chaque paire de conducteurs du SC-MISTRAL MCF est équipée d'un conducteur de drainage avec âme torsadée en cuivre, l'ensemble est protégé par un écran en feuille composite AL/PT.
Une protection anti-oxydation supplémentaire est assurée par l'étamage des âmes conductrices et de drainage. Ces câbles se laissent travailler aisément, car la feuille écran AL/PT adhère à l'intérieur de la gaine isolante lorsque l'on dénude les conducteurs. Le SC-MISTRAL MCF est très facile à poser et se laisse dérouler aisément. Nous pouvons aussi le recommander pour la fabrication d'adaptateurs multiconducteurs, car les connecteurs XLR ou Jack se laissent monter directement sur la gaine PVC.
Afin de réduire le diamètre extérieur, le MCF40 est équipé d'âmes de 0,18 mm² de section.

AVANTAGES :

  • Conducteurs jumeaux isolés séparément par gaines en PVC numérotées et codées par couleurs
  • Très flexible et résistant à l'écrasement grâce à l'enveloppe extérieure semblable au caoutchouc
  • Facile et rapide à monter grâce à la feuille isolante composite et au conducteur drain torsadé
  • Haute résistance aux flexions alternées grâce aux âmes de cuivre torsadées à pas court
  • Dans les faisceaux de conducteurs, retours facilement repérables grâce aux paires codées par couleurs
  • Haute qualité de retransmission, aussi sur grande longueur ( basse capacité )
  • Prix très avantageux

UTILISATION :

  • Idéal pour les installations fixes ou de studios
  • Installations fixes pour théâtres, bâtiments publics, etc.
  • Équipement de tambours dévideurs très fiables



Caractéristiques techniques :
Constitution[xx(2LI2Y0,22mm2)(ST)Y]F(ST)Y
Enveloppe, diamètreS-PVC 14,8 mm
AWG24/7
Conducteur intérieur8 x 2 x 0,22 mm2
Brins de cuivre par âme7 x 0,20 mm
Isolation du conducteurFoam/Skin PE 1,6 mm
Protectionfeuille AL/PT + écran-feuille global + drain de masse
Recouvrement optique100 %
Température d'utilisationmin. -30 °C
Température d'utilisationmax. 70 °C
Résistance au feu par m1,21 kWh
Poids par m210 g
Couleur de l'enveloppenoir mat
Conditionnement, unité d'emballageau mètre

Caractéristiques électriques :
Capacité métrique cond./cond.46 pF
Capacité métrique cond./écran130 pF
Résistance kilométrique, conducteur< 80 Ohm
Résistance kilométrique, blindage75 Ohm
Résistance kilométrique, isolation> 1 GOhm
Impédance caractéristique110 Ohm
Affaiblissement par 100 m (20 °C)1 MHz: 4,7 dB
Affaiblissement par 100 m (20 °C)5 MHz: 12,3 dB
Affaiblissement par 100 m (20 °C)10 MHz: 16,5 dB
Affaiblissement par 100 m (20 °C)15 MHz: 20,4 dB
Affaiblissement par 100 m (20 °C)20 MHz: 23,8 dB
Affaiblissement par 100 m (20 °C)25 MHz: 27,3 dB
Affaiblissement par 100 m (20 °C)30 MHz: 30,7 dB
Affaiblissement par 100 m (20 °C)35 MHz: 36,1 dB
Affaiblissement par 100 m (20 °C)40 MHz: 41,5 dB
Affaiblissement par 100 m (20 °C)45 MHz: 46,1 dB
Affaiblissement par 100 m (20 °C)50 MHz: 51,5 dB


Data sheet
Diameter (mm)14.80
Number of conductors8
Insulation materialOther
ShieldingYes
Section (mm²)0.22
