Bluetooth 5.0 CSR8675 aptX-HD DAC ES9018 24bit 48kHz Module

Module DAC ES9018 Bluetooth 5.0 CSR8675 aptX LDAC 24bit 96kHz

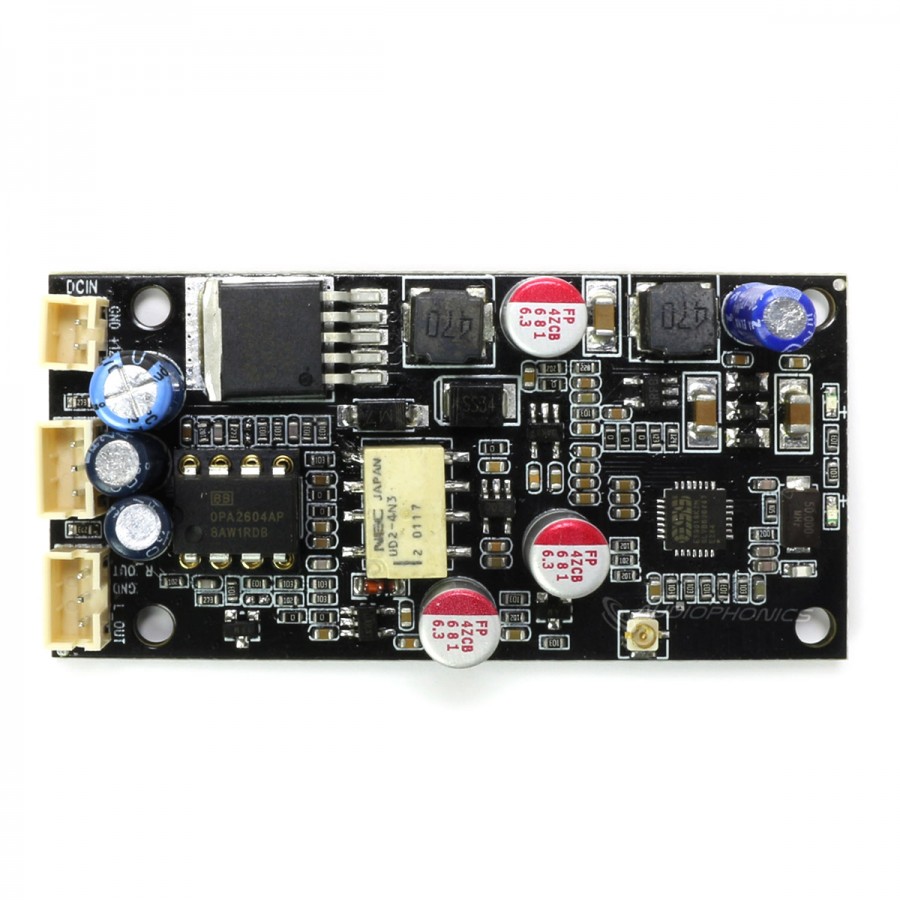

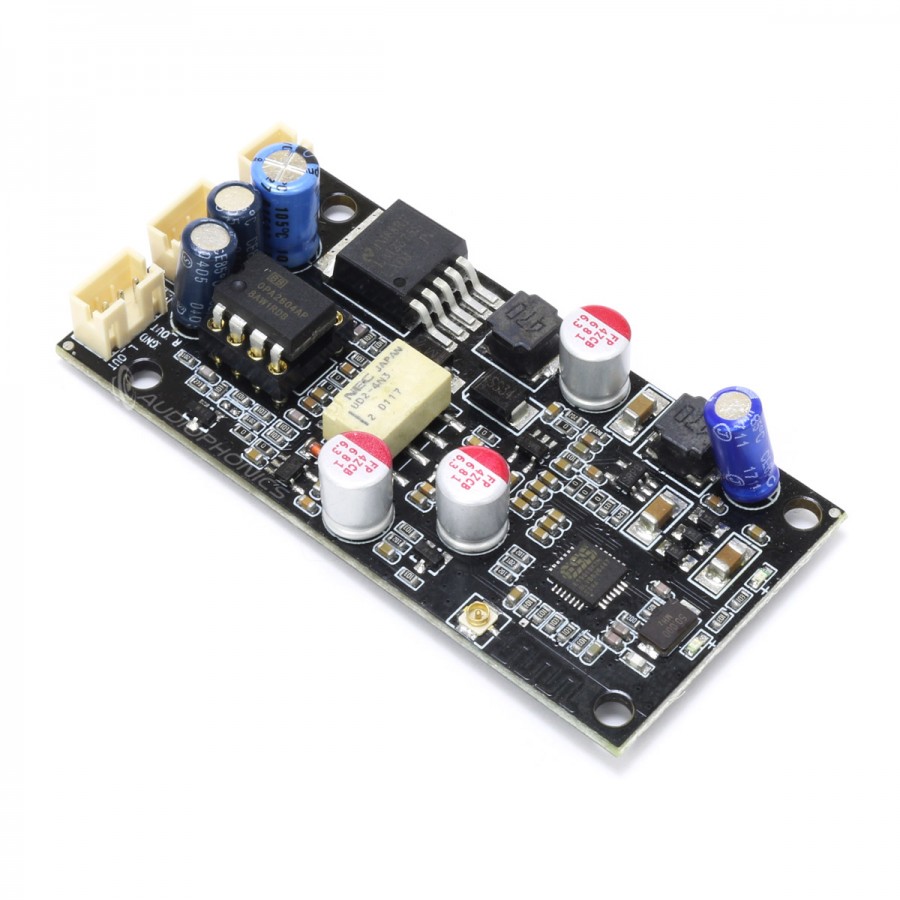

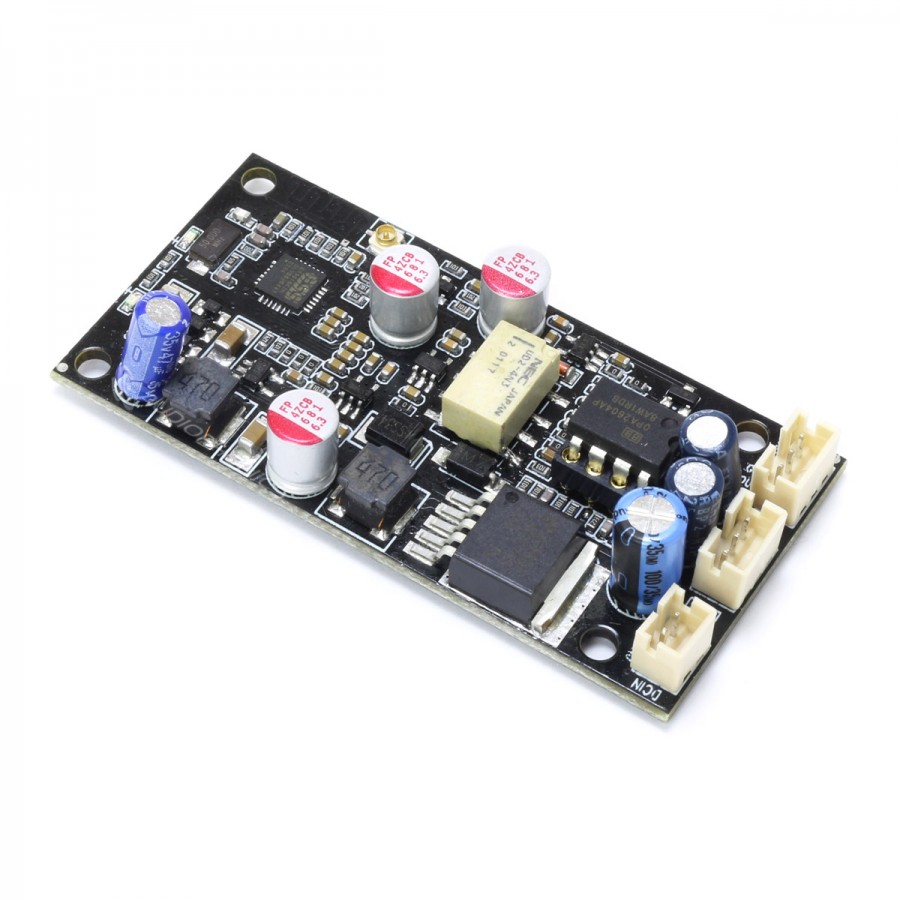

This small and powerful DAC module is based on an ESS ES9018K2M conversion chip, allowing for quality signal decoding. A chip that has already proven itself on many products, renowned for the accuracy and richness of the audio message it delivers.

Average votes for this product
4.3 / 5

By buying this product you get 4 loyalty points


Reference : 13863
New product

45,75 €tax excl.

- +

Shipping date: 07-12-2021.

Orders placed before 11AM (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

Module DAC ES9018 Bluetooth

DAC ES9018K2M Bluetooth 5.0 CSR8675 aptX-HD 24bit 48kHz

Module DAC ES9018 Bluetooth 5.0 CSR8675 aptX LDAC 24bit 96kHz

This small and powerful DAC module is based on an ESS ES9018K2M conversion chip, allowing for quality signal decoding. A chip that has already proven itself on many products, renowned for the accuracy and richness of the audio message it delivers.

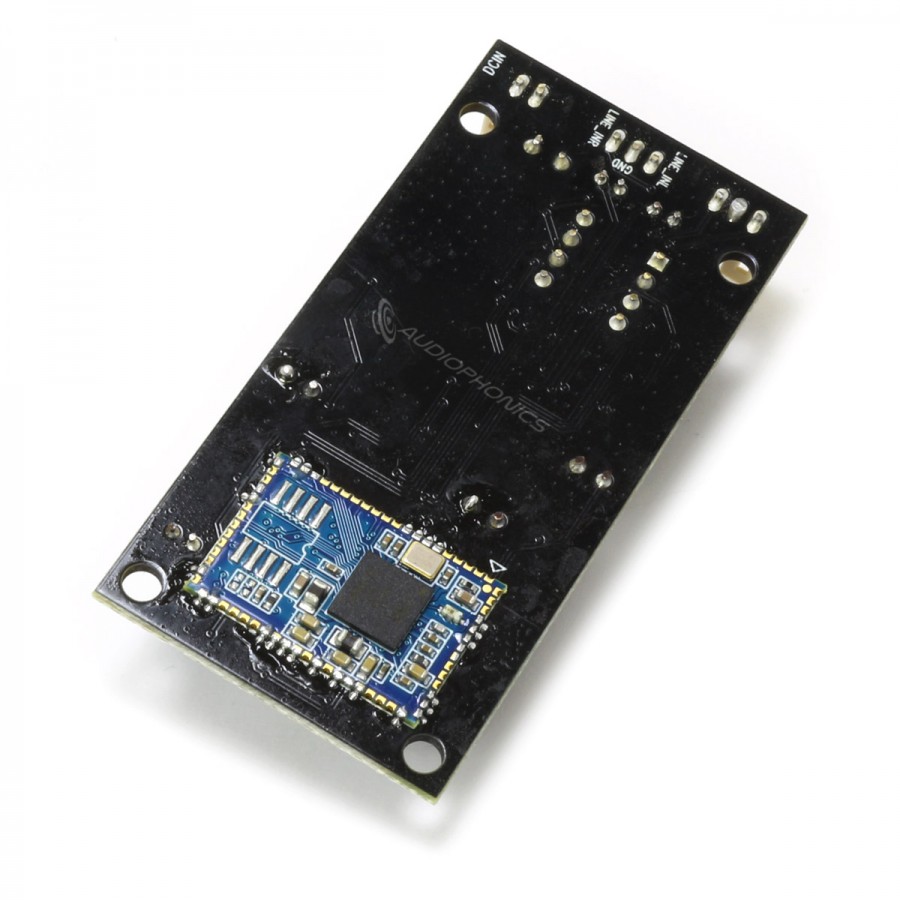

However, the main advantage of this module is most probably its Bluetooth 5.0 input, allowing you to stream your files remotely, directly from your smartphone. In addition, the integrated CSR8675 Bluetooth chip supports aptX and aptX-HD technologies, improving throughput and transmission stability. These protocols support sampling rates up to 24bit 48kHz. A Bluetooth antenna is also provided to increase the reception range of the module.

On the output side, this is done on two PH 2.0mm 3-pin connectors, an OPA2604AP AOP to amplify the output signal. This AOP is mounted on DIP8 and can therefore be modified according to your listening preferences.

Technical characteristics

Specifications
Product typeDAC Module
DAC ChipES9018K2M
InputBluetooth
Output1x Stereo AUX
Bluetooth chipCSR8675
Bluetooth version5.0
Supported Bluetooth technologiesaptX, aptX-HD
Supportes sampling rateUp to 24bit 48kHz
Dimensions67 x 33mm
Fixation holes spacing56 x 27mm
Power supply5-32V DC (Sold separately)

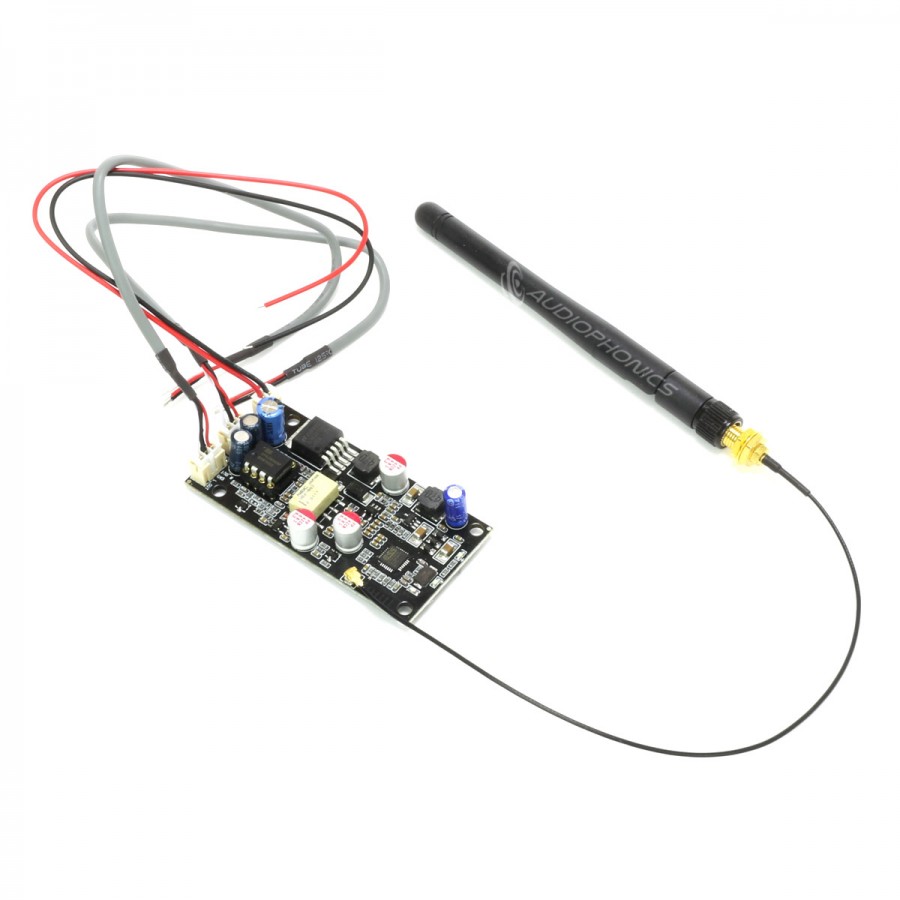

Package1x Bluetooth ES9018 DAC module
2x PH 2.0mm to bare wires (3 wires) cable
1x PH 2.0mm to bare wires (2 wires) cable
1x SMA Antenna
1x U.FL to SMA Cable adapter

Data sheet
InputBluetooth
OutputPH 2.0mm
OutputXH 2.54mm
DAC / ADC ChipES9018K2M
Max sampling rate96kHz
Channel2 (Stereo)

Delivery
We deliver all of France, and internationally.
To discover the amount of the shipping costs, you just have to go in your shopping cart once the desired products added.
To discover our different services and delivery options, click on the following logos:
Colissimo - TNT - SoColissimo
Only registered users can post a review. Log in or create an account .
Average votes
4.3 / 5
3 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 3/5
Date :
Bon produit, mais descriptif érronée (AOP5532 JRC), pas de notice d'utilisation
J'ai voulu équiper mon préampli avec du bluetooth et ayant vu les autres avis j'ai donc pris ce module.

Le produit est bien fait, son corret, mais l'AOP n'est pas un OPA2604AP comme indiqué dans le descriptif, mais un JRC5532.

J'ai voulu utiliser l'alimentation de mon préampli, mais mauvaise idée, le module réinjecte du bruit assez important sur le circuit d'alimentation. il faut soit rajouter une self pour courant continue supérieur à 2.2H, ou alors mettre une alimentation séparé.

J'ai utilisé une 10H en 0.3A

L'appairage se fait très facilement.

Pas de notice d'utilisation, dommage, le module peut accepter une alimentation de 40V max (Tension max du régulateur)

à 12V celui-ci consomme moins de 100mA)

Pour le cablage :
Une entrée d'alimentation
Une entrée audio
Une sortie audio
Deux leds bleu pour informer de l'appairage
 (0)
 (0)
This review has been posted for Bluetooth 5.0 CSR8675 aptX-HD DAC ES9018 24bit 48kHz Module
Note :
 5/5
Date :
Fonctionnement parfait
acheté pour être intégré dans une enceinte mobile en cours de réalisation, je l'ai essayé sur ma chaine hifi, la mise en oeuvre est très simple, aucun paramétrage, le téléphone l'a détecté instantanément et le son tout à fait correct, j'ai l'intention d'en acheter un second pour une autre réalisation
 (0)
 (0)
This review has been posted for Bluetooth 5.0 CSR8675 aptX-HD DAC ES9018 24bit 48kHz Module
Note :
 5/5
Date :
Excellent produit
Installé dans un préamp Rotel, ce module BT me donne pleine satisfaction.

Bonne qualité, fonctionne en 12v sans problème.
 (1)
 (0)
This review has been posted for Bluetooth 5.0 CSR8675 aptX-HD DAC ES9018 24bit 48kHz Module
