AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796

AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796

Average votes for this product
4.7 / 5

By buying this product you get 6 loyalty points


Reference : 4993
New product

64,90 €tax incl.

54,08 € tax excl.
Available

- +

Shipping date: 19-12-2018.

Orders placed before 1pm (GMT+1) will be shipped the same day (working day).

Produit garantie 2 ans

Accessories for this product

Find here a selection of useful and/or essential accessories for this product. These are specially selected by the Audiophonics team according to the characteristics of the product.


More info

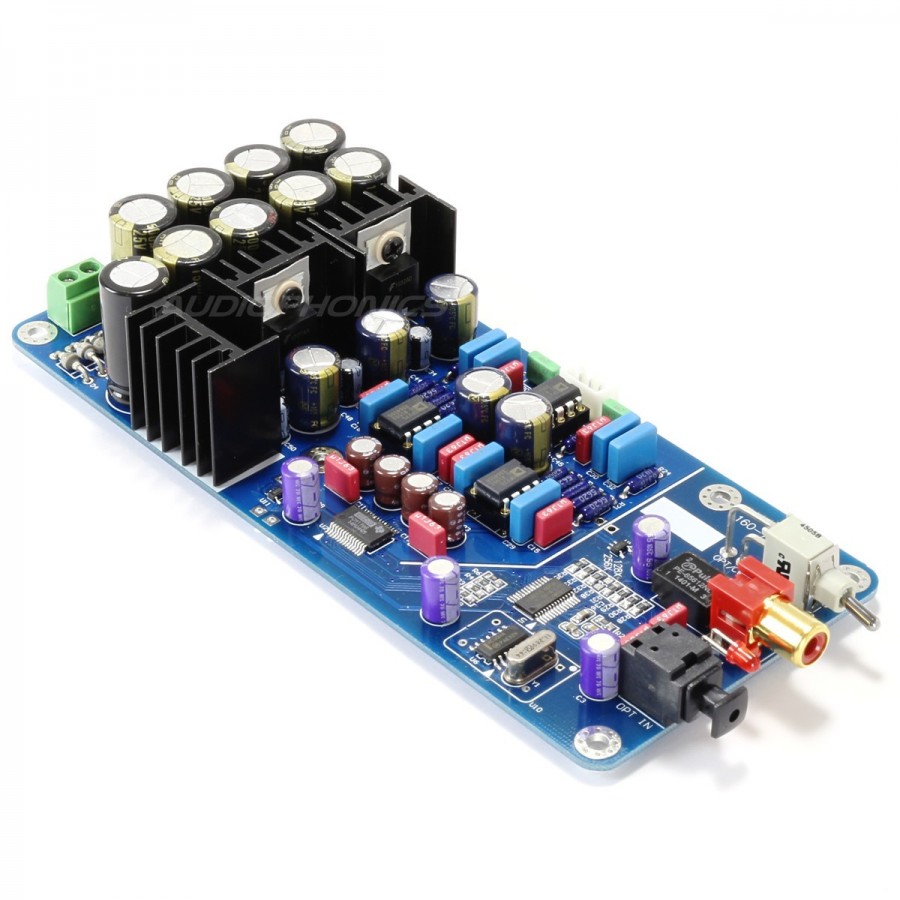

Audiophonics est fier de vous présenter sa carte DAC prête à intégrer dans vos réalisations.
Nous nous sommes basés sur une valeur sûre, une puce CS8416-CZ de chez Cirrus logic pour la réception SPDIF, couplée avec une référence en la matière, le convertisseur PCM1796 de Burr-Brown.

Cette carte DAC permet de convertir un signal numérique d'une fréquence d'échantillonnage de 32 à 192KHz et ce en 16 ou 24 bit.
La version 1.1 de cette carte inclue désormais 2 entrées SPDIF, une optique TOSLINK et une Coaxiale
La sortie analogique est toujours présente sur le petit connecteur blanc.

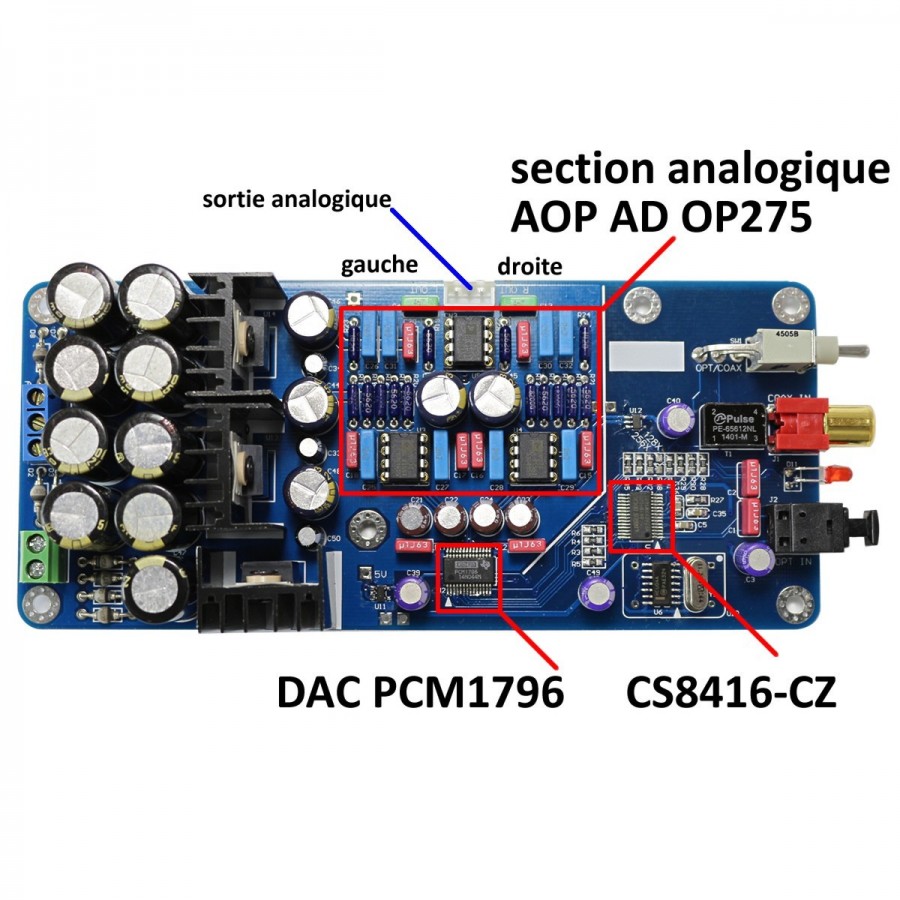

Un grand soin à été apporté à la sortie analogique, elle comporte 3 AOP haut de gamme OP275 montés sur socket.
Les condensateurs autour du signal sont tous des MKP et les résistances des Vishay DALE.

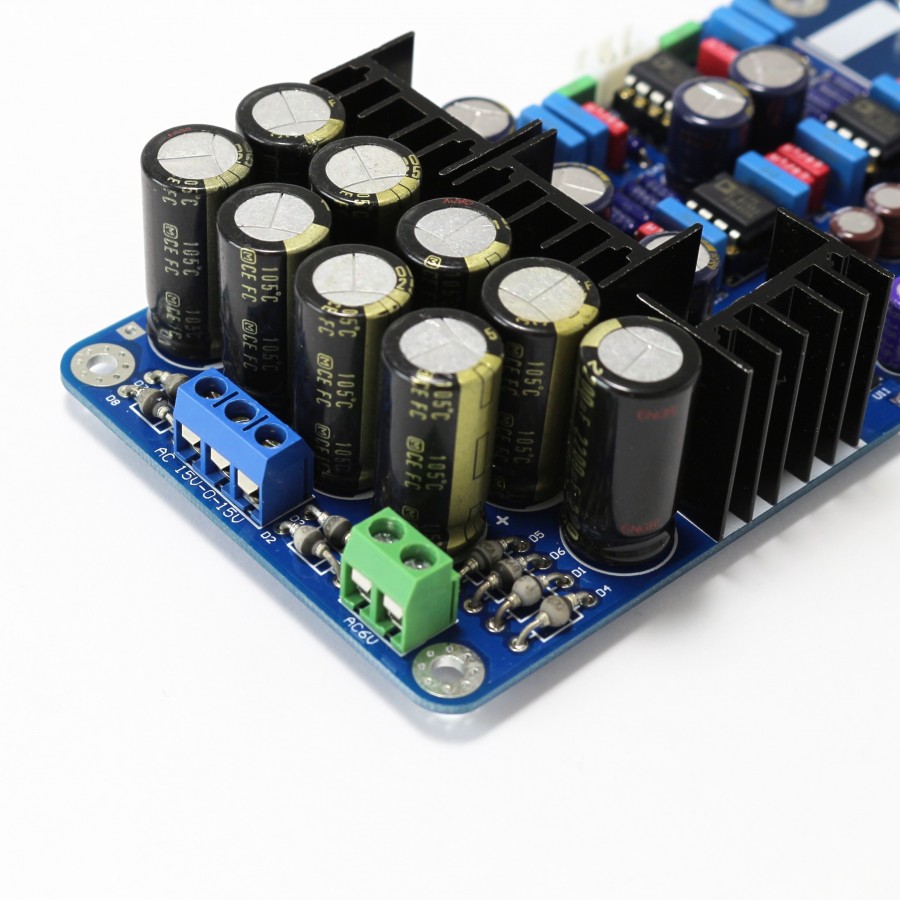

Les condensateurs d'alimentation sont de qualité supérieure, 9x Panasonic FC 1500µF et Panasonic OSCON
En tout 5 régulateurs s'occupe d'apporter une alimentation stable et pure, dont 2 low noise au plus près des puce numériques.

Pour fonctionner elle nécessite un transformateur de moins de 30VA comportant ces voltages : 2x15V AC + 1x9V AC
Le 15V AC servant à la partie analogique, le 9V AC à la partie numérique.

Caractéristiques :

  • Entrée Optique et Coaxiale
  • Filtre par défaut : "Sharp" (non modifiable)
  • Réception SPDIF par Cirrus Logic CS8416
  • Décodage jusqu'a 24Bit 192KHz par Burr-Brown PCM1796
  • AOP de sortie OPA275 montés sur support
  • Sortie analogique par connecteur ou directement sur PCB
  • Condensateurs d'alimentation Panasonic FC 1500µF et Panasonic OSCON
  • Condensateur de signal MKP et résistances Vishay
  • Alimentation par un simple transformateur 30VA 2x15V AC + 1x9V AC
  • Dimensions de la carte : 160x70x29mm
  • Entraxe des trous de fixation : 150x60.5

Module livré :









https://www.audiophonics.fr/images2/4993/DAC1796_BOARD.jpg

Schéma technique

Exemple de réalisation basée sur un boitier GX-183

https://www.audiophonics.fr/photos/DAC_1796_2.jpg



https://www.audiophonics.fr/photos/DAC_1796.jpg


Data sheet
Components / ChipPCM1796
Channel2 channels (Stereo)

Delivery
We deliver all of France, and internationally.
To discover the amount of the shipping costs, you just have to go in your shopping cart once the desired products added.
To discover our different services and delivery options, click on the following logos:
Colissimo - TNT - SoColissimo
Only registered users can post a review. Log in or create an account .
Average votes
4.7 / 5
10 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 4/5
Date :
Bonne qualité
Bonjour,
J'ai remplacé les amplis op par des BURR BROWN OPA627 AOP double, effectivement le son est très bon.
Mais deux bémols, l’interrupteur placé à l'arrière est difficile à dé-souder (j'en ai mis un en façade), et il y a un bruit à l'allumage, donc dans un futur proche je mettrai un système de temporisation sur la sortie analogique...
 (0)
 (0)
This review has been posted for AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796
Note :
 5/5
Date :
Bonjour,

J'ai acheté ce DAC il y a plus d'un an et essayé de mettre divers aop mais l'amélioration au niveau du son la plus significative que j'ai obtenu est le changement des régulateurs +/- 12V en +/- 15 V. On peut bien sûr monter plus haut en tensions mais alors il faudra attention lors des essais changements d'aop. Excellent produit j'en suis très satisfait.
 (0)
 (0)
This review has been posted for AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796
Note :
 5/5
Date :
Tout d'abord, mes félicitations à l'équipe d'Audiophonics, qui est très à l'écoute et particulièrement efficace ! C'est pour moi une qualité primordiale pour tout site internet, une qualité qui se fait très rare... Vous avez la un client !

Maintenant ce DAC possède un très bon rapport qualité/prix, facile à monter il suffit juste de prendre son temps.
 (0)
 (0)
This review has been posted for AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796
Note :
 4/5
Date :
super module, rapport qualité/prix imbattable, je l'ai essayé tel quel, déjà excellent, pour les puristes bricolo, j'ai refait une alimentation séparée, car à l'oscillo, pas mal d'ondulation 50Hz résiduelle, surtout sur le 5v, les capa de tête de filtration sont un peu faibles. Sur mon alim, transfo R.core, un pour le 5V, un pour le +/- 12V, diodes de redressements rapides, 47000µf pour le 5V et deux fois 22000µf pour le +/- 12V, et OPA627 pour les OP de sorties. Du haut de gamme à peu de frais.
A recommander sans modération!!!
 (1)
 (0)
This review has been posted for AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796
Note :
 5/5
Date :
Vraiment très bon !!
Associé avec un HA INFO NG COAX USB (Interface USB vers SPDIF externe), je redécouvre mes fichiers stockés sur mon PC.
Seul défaut : le switch de sélection coax / optique se retrouve en face arrière. J'ai donc déporté cette commande avec un relais sur la face avant, et deux petites LED.

Il me reste à tester un changement des amplis op. de sortie pour arriver à un système hyper performant.
 (0)
 (0)
This review has been posted for AUDIOPHONICS DAC1796 DAC 24Bit 192KHz CS8416 + PCM1796
