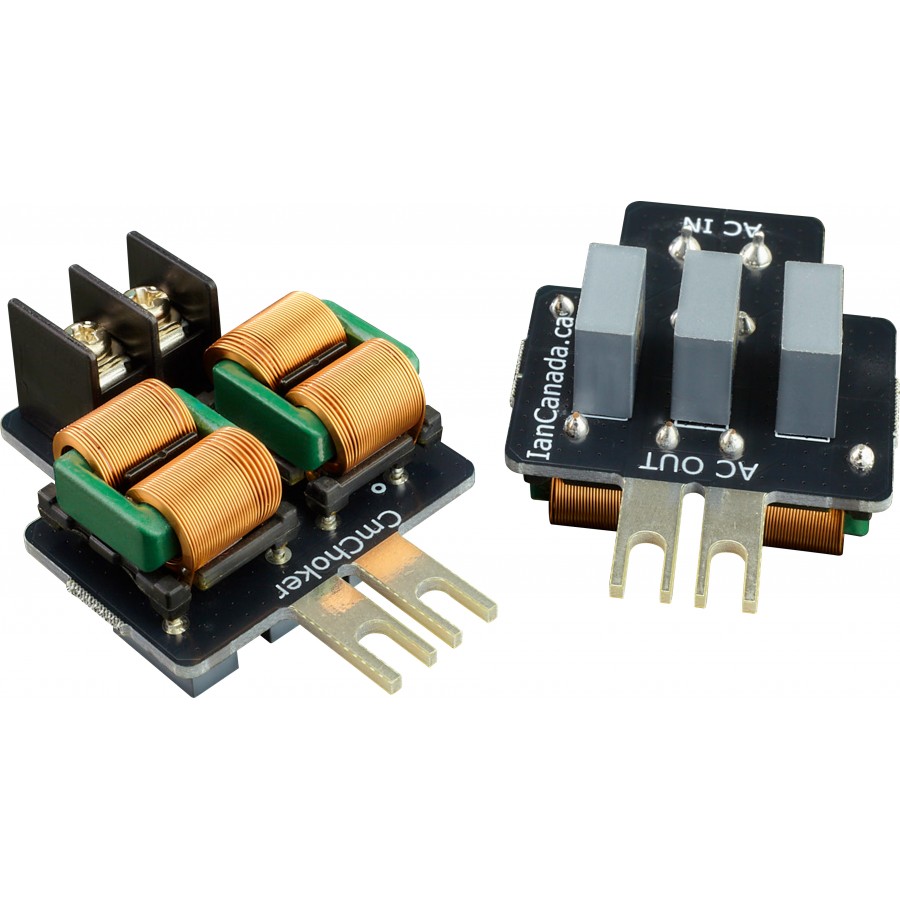

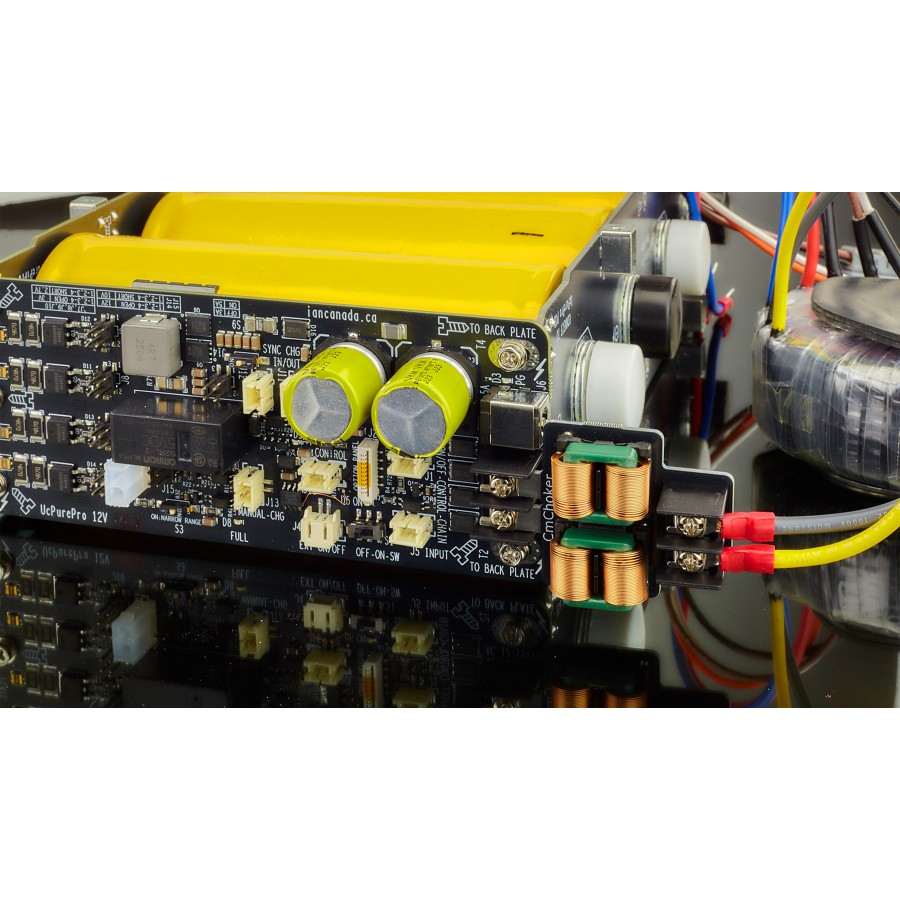

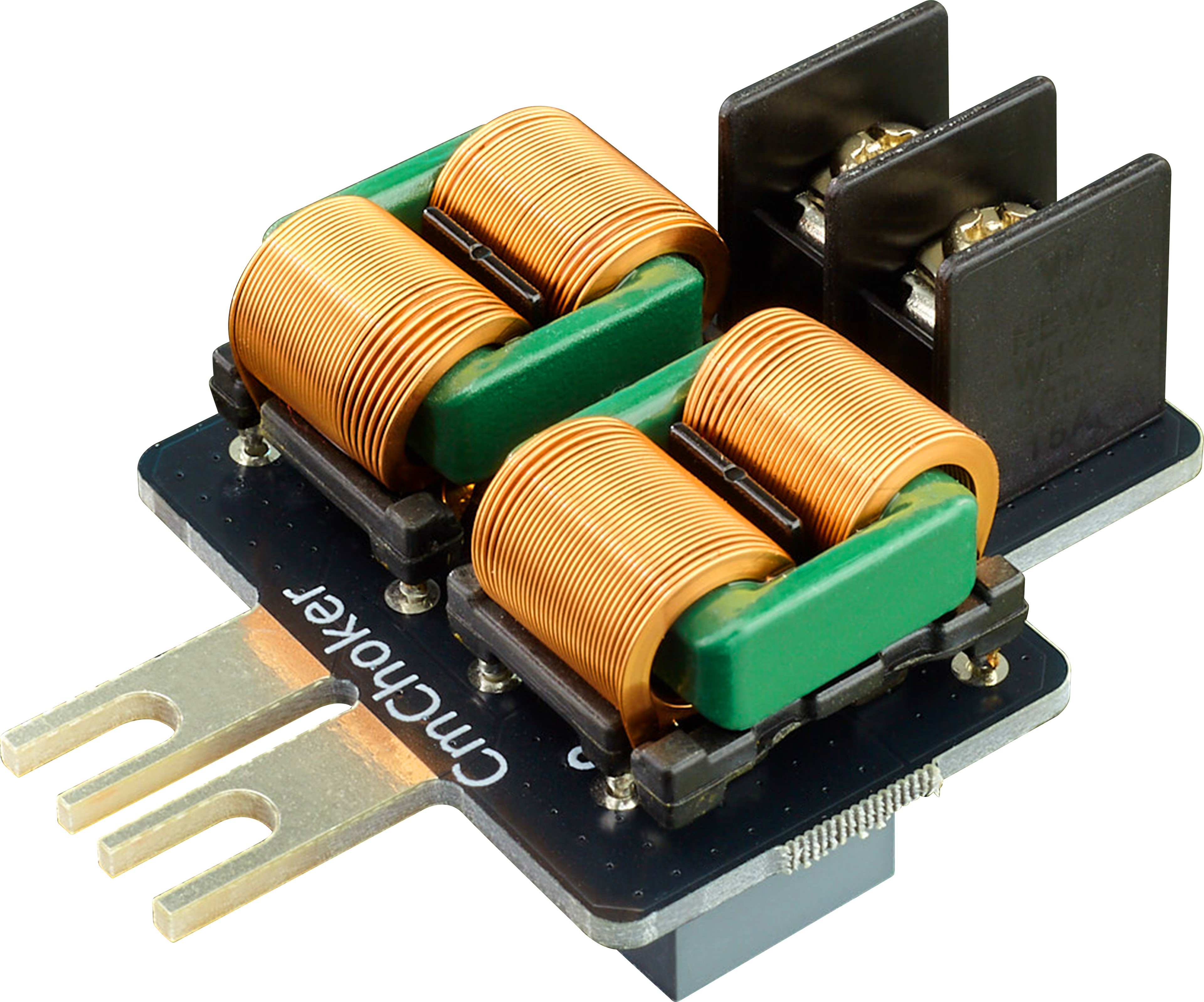

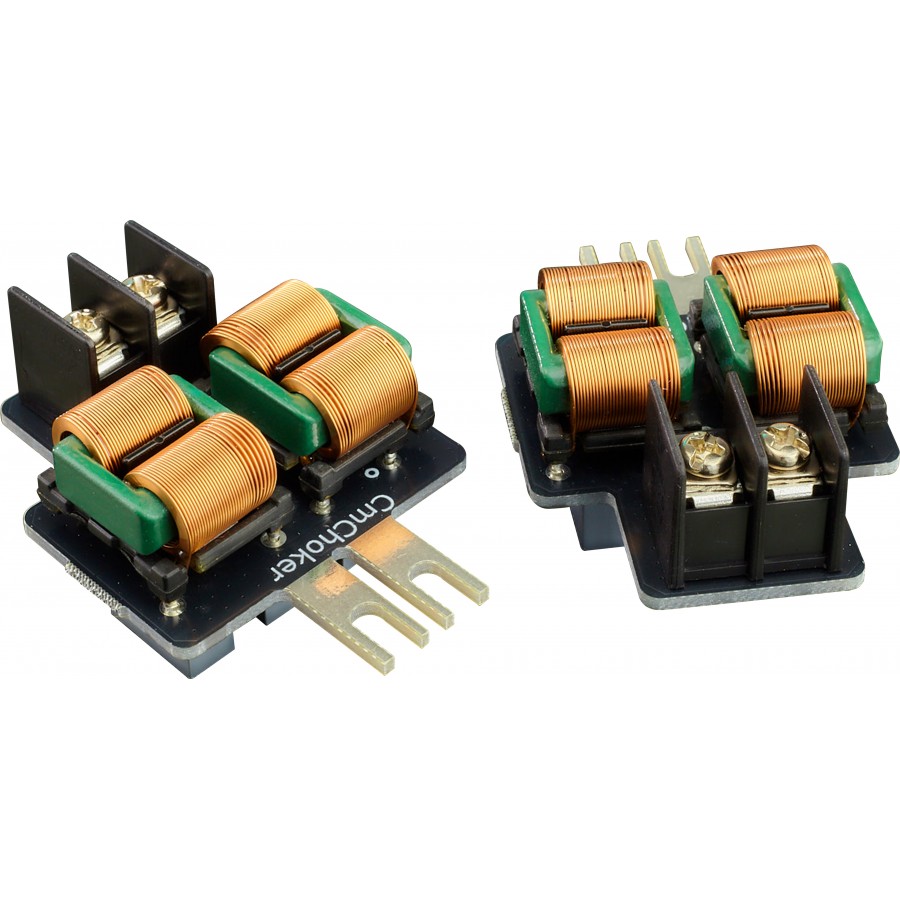

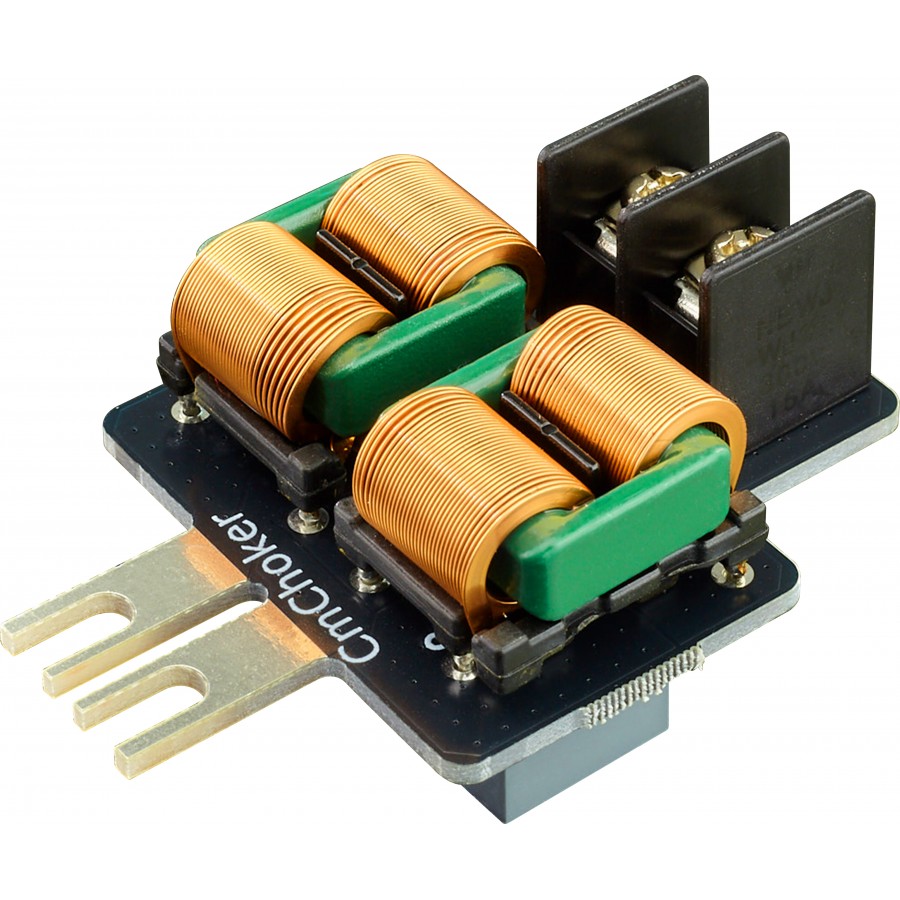

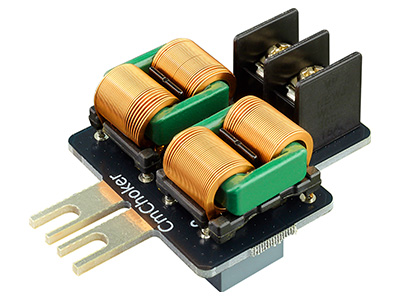

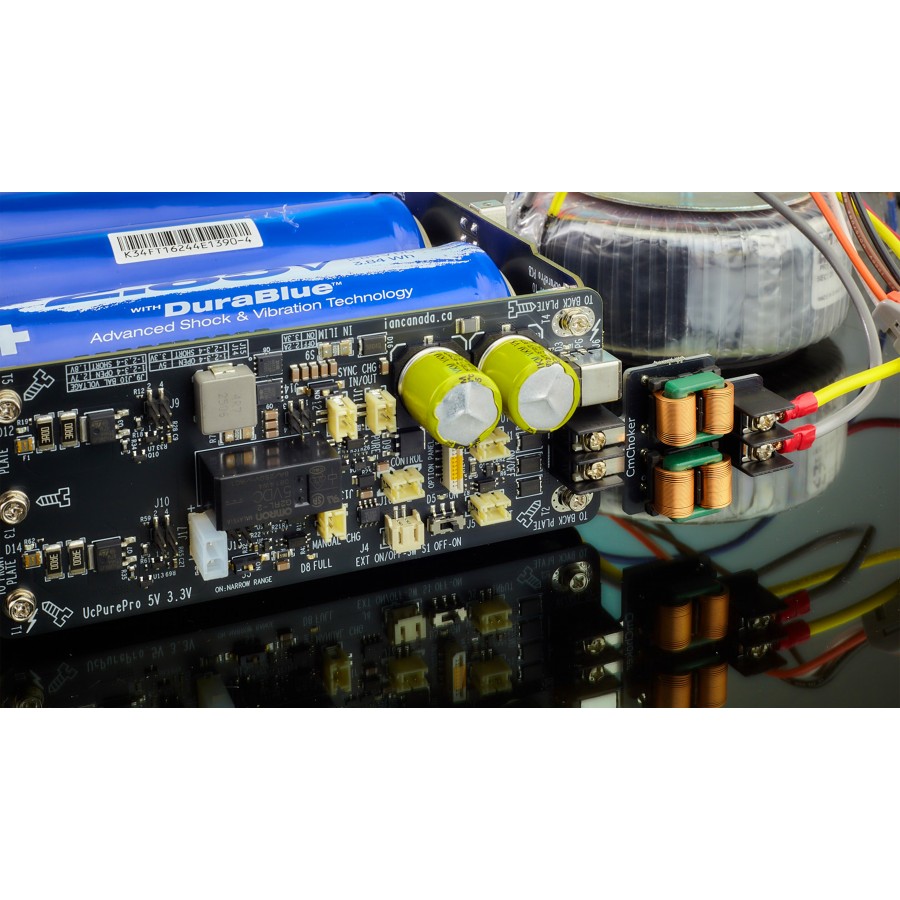

IAN CANADA CMCHOKER Common Mode Filter Module for Audio Power Supply

Mesures du Ian Canada CmChoker

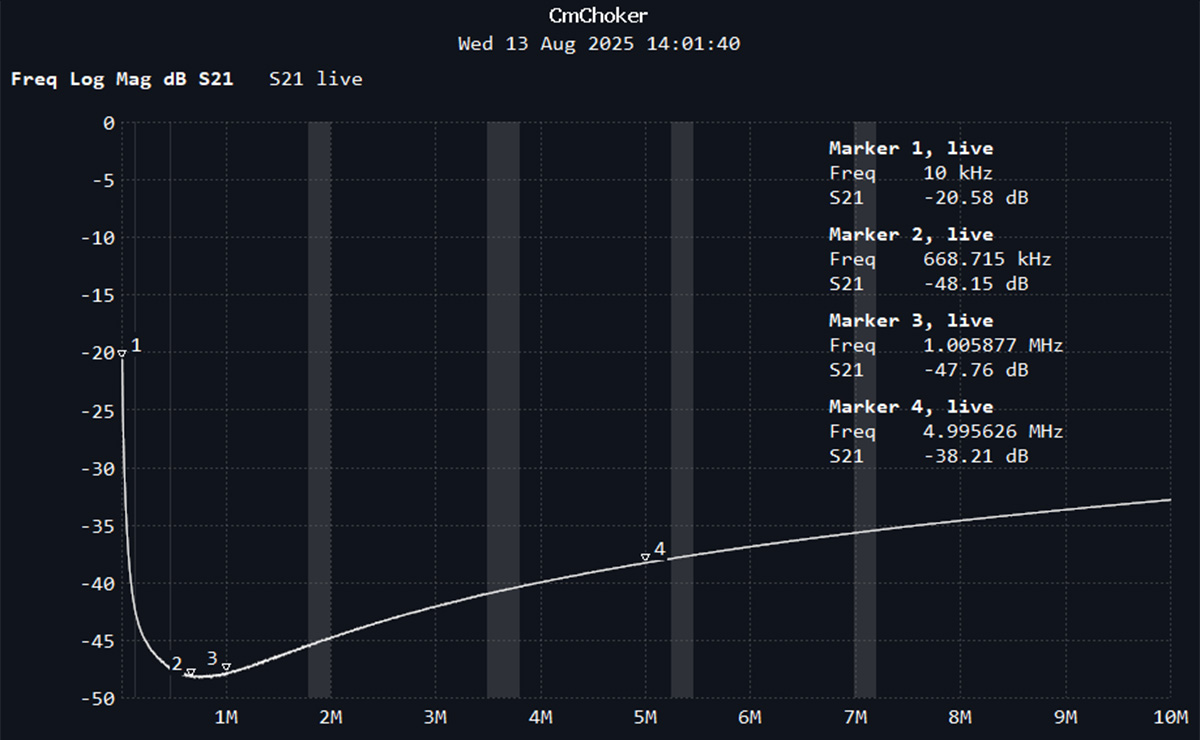

Atténuation de mode commun (CMA) :

0dB @ 0Hz, -20.58dB @ 10kHz, -48.15dB @ 669kHz, -47.76dB @ 1MHz, -38.21dB @ 5MHz

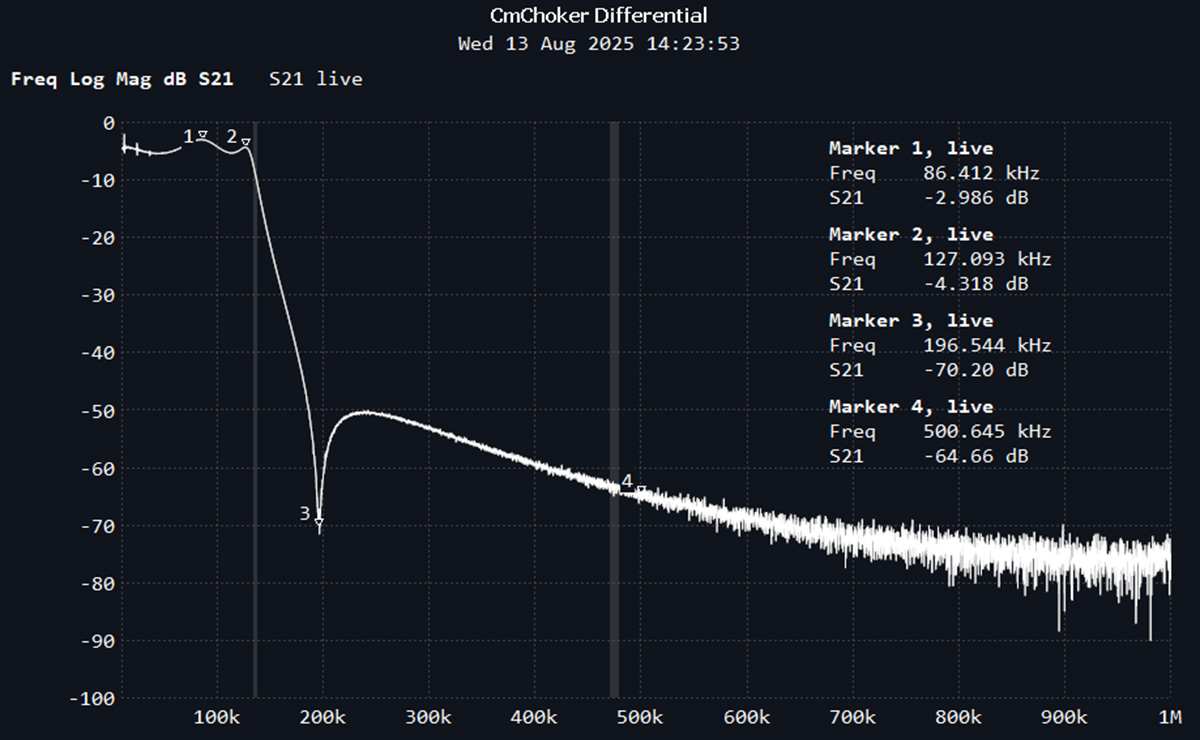

Atténuation de mode différentiel (DMA) :

0 - -3dB @ 0-90Hz, -4.3dB @ 127kHz, -70.2dB @ 197kHz, -38.21dB @ 5MHz, -64dB @ 500KHz

Quels résultats attendre du Ian Canada CmChoker ?

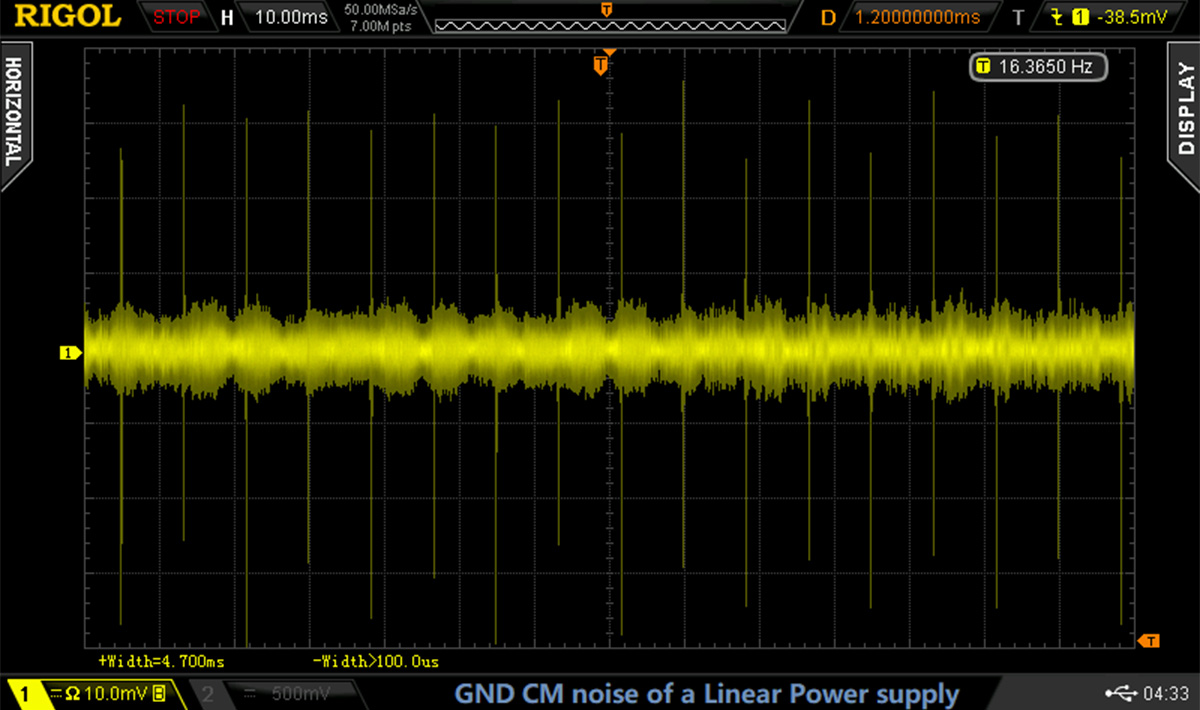

La mesure suivante correspond au résultat du courant de bruit de mode commun en tension sur une résistance de 50Ω entre la masse de sortie du LinearPi Pro (vendu séparément) et la terre. Un transformateur 1182Q6 (non fourni) est utilisé comme entrée AC. L'environnement est un sous-sol typique d'une maison au Canada. Aucun autre appareil électronique ne fonctionne à moins de 5 mètres. Le bruit de mode commun introduit par le transformateur est assez fort. L'énergie se concentre principalement sur les harmoniques élevées de 120Hz.

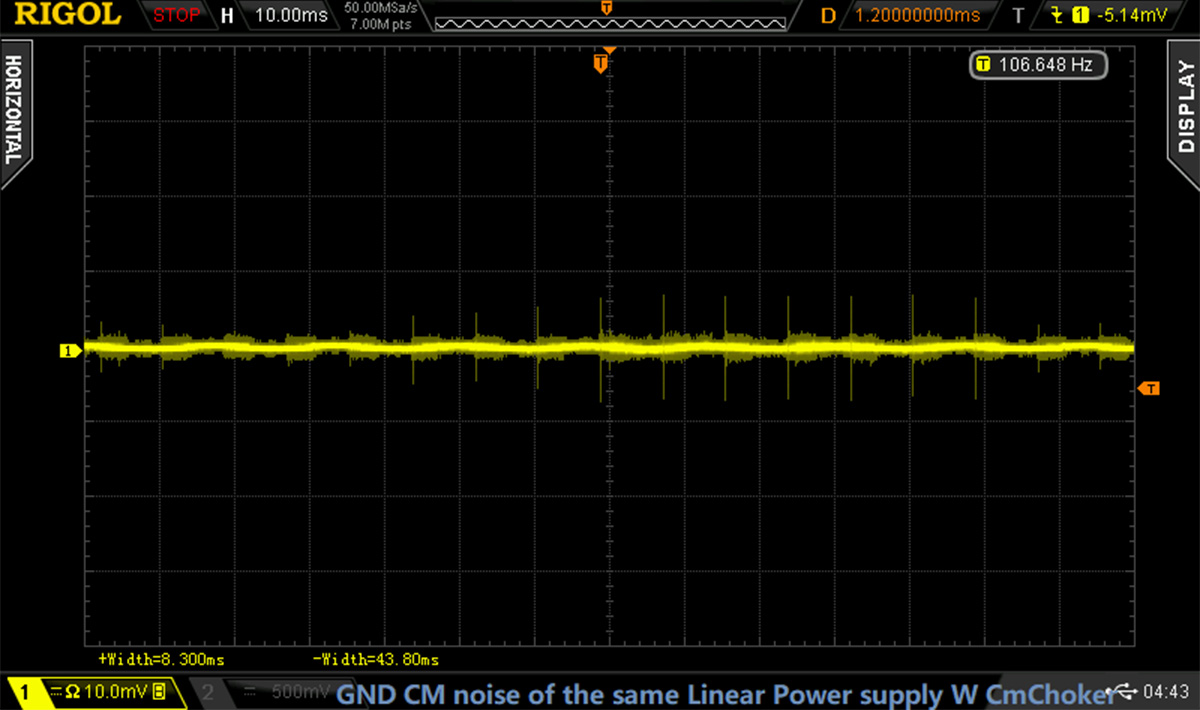

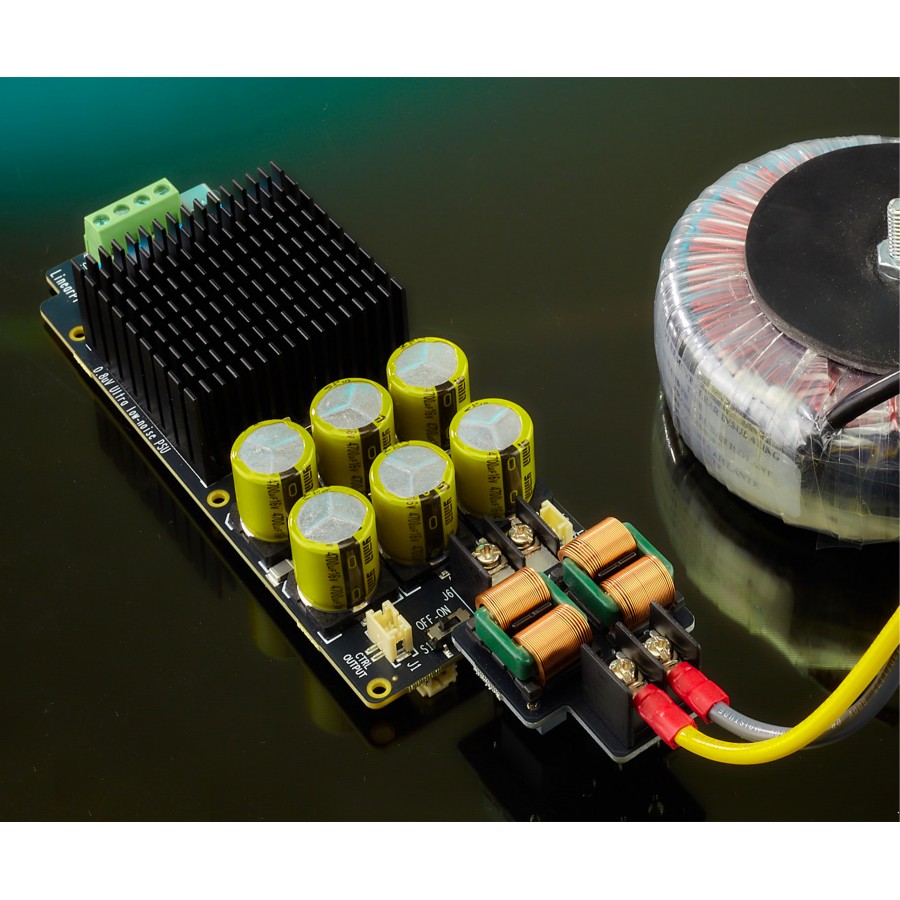

Cette seconde mesure a été effectuée dans les mêmes conditions après avoir installé un CmChoker entre l'entrée AC du LinearPi Pro (vendu séparément) et la sortie du transformateur 1182Q6 (non fourni). Le CmChoker fonctionne parfaitement. L'énergie du bruit de mode commun est beaucoup plus faible et correspondant exactement aux résultats du test CMA. Il reste quelques fréquences de 60Hz de très hautes fréquences, mais elles sont déjà beaucoup plus faibles.
