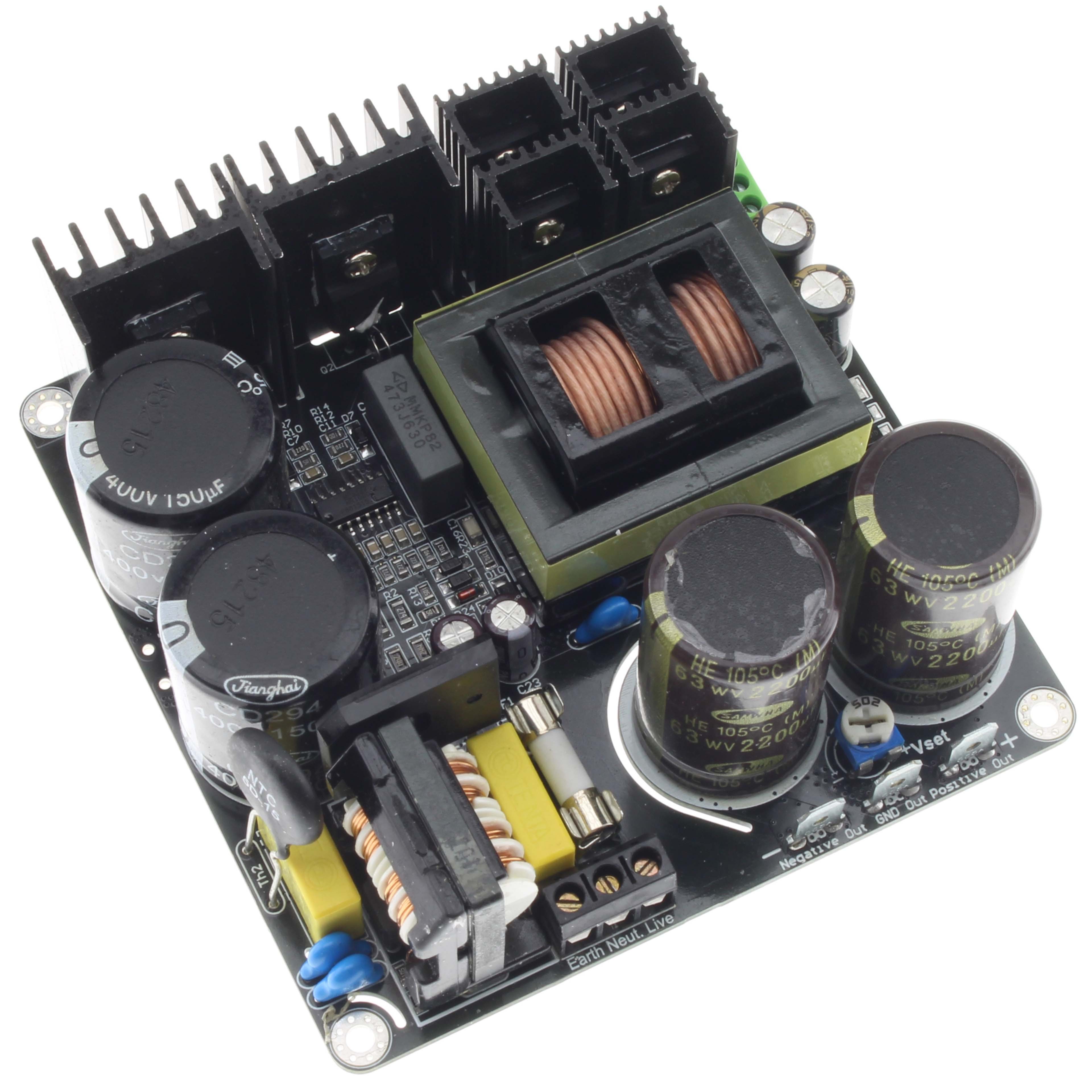

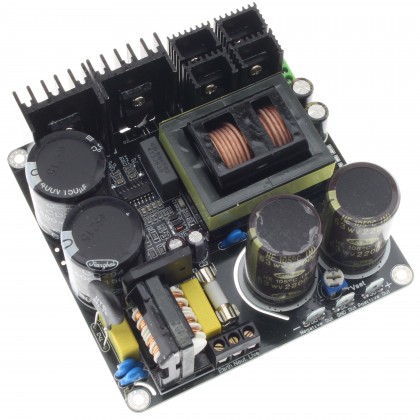

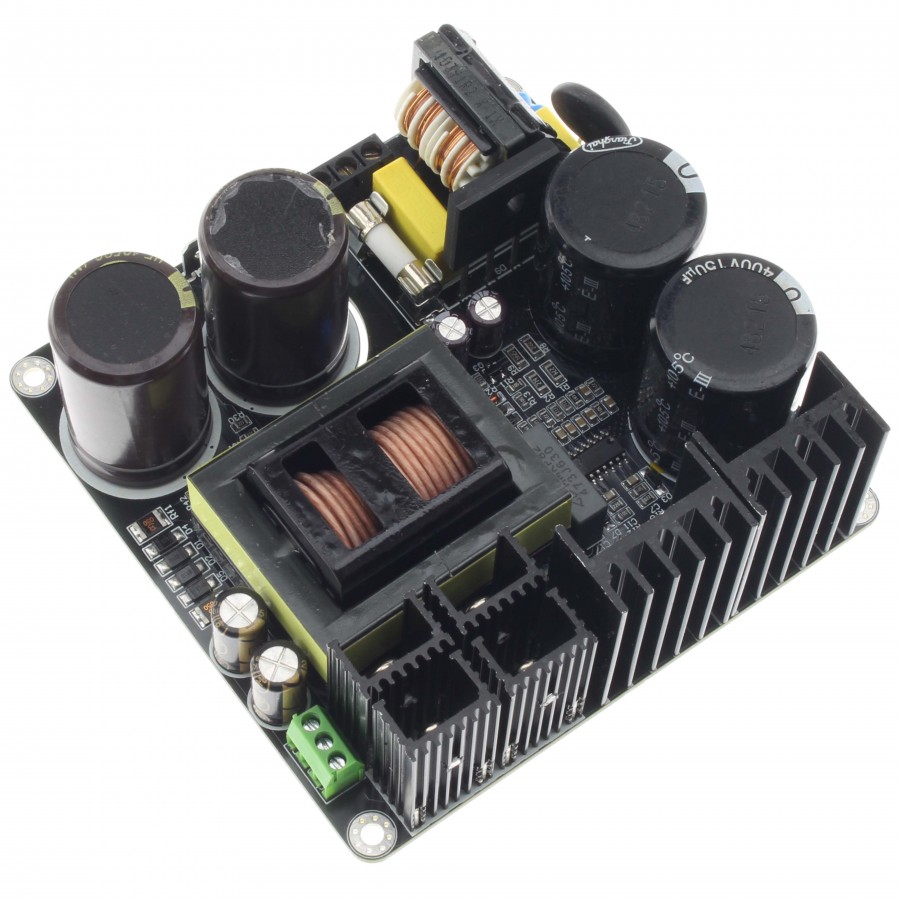

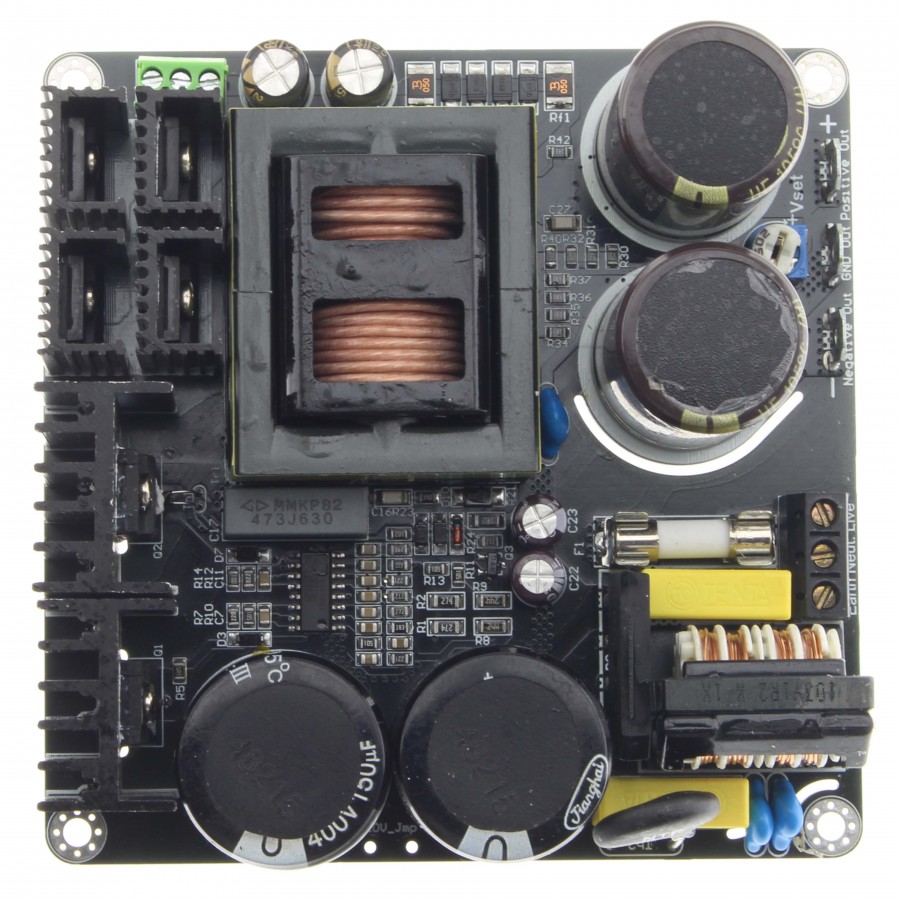

CONNEX SMPS500R Power supply Module 500W +/-50V

SMPS500R Module d'Alimentation à Découpage 500W / +/-50V

Average votes for this product
5.0 / 5

By buying this product you get 10 loyalty points


Reference : 6433
New product

105,00 €tax incl.

87,50 € tax excl.
Including 0,05 € for green tax

- +

Shipping date: 24-04-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

L'alimentation à découpage SMPS500R est un modèle à très haut rendement capable de développer une puissance nominale de 500 Watts dans un encombrement extrêmement réduit.

Cette alimentation est capable de délivrer 500W de puissance continue et jusqu'à 650W crête.

La version livrée est une +/- 50 V.

La principale caractéristique de cette alimentation est l'absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement.
Le montant des EMI est moindre que n'importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.

Sa petite taille son poids considérablement réduit, permettent d'installer le SMPS500R partout.

La SMPS500R intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 650W.

Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.

Signification des termes R, RE, RS et RXE sur les alimentations SMPS :

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.

RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092,)

RS : Des alimentations SMPS proche des RE mais à "Single Rail Output" à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.

Caractéristiques :

  • Alimentation à très haut rendement
  • Choix du voltage d'entrée
  • Compacité Étonnante
  • Faibles radiations électromagnétiques EMI
  • Protection avancée
  • Voltage de sortie +/-50V
  • Sortie auxiliaire : +/- 19V

Spécifications :

  • Plages de Voltages d'Entrée : 190-250V (Sur Secteur 220V)
  • Puissance Maximale : 650Watts
  • Puissance Nominale : 500 Watts
  • Dimensions :100x100x40
  • Poids : 230 g

Datasheet PDF




Data sheet
InputScrew terminals
OutputPCB Connector
Output voltage (V)15.0
Output voltage (V)50.0
Output current (A)NC
Input voltage (V)230.0
Input voltage (V)200.0
Input voltage (V)220.0
Input voltage (V)250.0
Input voltage (V)190.0
Input voltage (V)210.0
Input voltage (V)240.0
Power SupplySMPS

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
5.0 / 5
3 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
PARFAIT POUR UN QUAD 405 !
Restauration de l'alimentation d'un Quad 405, remis à niveau il y a 10 ans, avec un kit DADA. Les deux cartes DADA sont désormais parfaitement alimentées : les basses sont profondes, le son excellent. Le résultat est époustouflant !!! Le transfo de 5 kg et les condos sont remplacés par cette alimentation SMPS500R de 230 gr !!! Cette opération est à la portée d'un bon bricoleur. l'ajout d'une carte de protection des HP est indispensable. J'ai ajouté deux ventilateurs Noctua totalement silencieux à l'extérieur et devant le radiateur du Quad 405.
 (0)
 (0)
This review has been posted for CONNEX SMPS500R Power supply Module 500W +/-50V
Note :
 5/5
Date :
L'alim du quad405
Elle est minuscule, mais sa puissance est dévastatrice. Installée à bord du boitier Quad 405 sur le dissipateur, la place libérée offre d'installer un pré-amplificateur numérique, un carte de protection de haut-parleurs, et un système de télécommande. Les cartes électroniques 2x120W modifiées avec les AOPs modernes sont la cerise sur le gâteau. Un ampli haut de gamme en classe B, essayez le , il trônera longtemps dans votre salon !
 (0)
 (0)
This review has been posted for CONNEX SMPS500R Power supply Module 500W +/-50V
Note :
 5/5
Date :
Charles CERNON
Alimentation conforme à sa présentation.
Les tensions fournies sont: 49.8 vdc et 50.2 vdc , difficile de faire mieux?
 (0)
 (0)
This review has been posted for CONNEX SMPS500R Power supply Module 500W +/-50V
