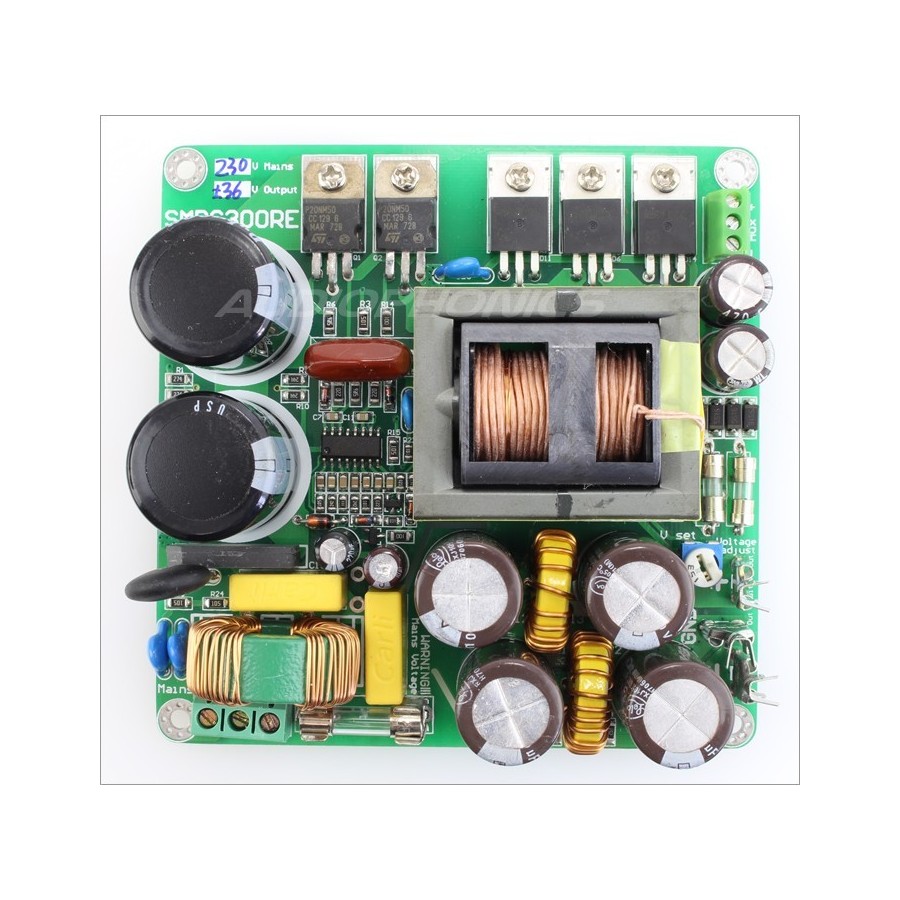

SMPS300RE Power supply Module 300W +/-30V

SMPS300RE Module d'Alimentation à Découpage 300W / +/-30V

No customer reviews yet, login to write a review.

By buying this product you get 8 loyalty points


Reference : 7129
New product

85,00 €tax incl.

70,83 € tax excl.
Including 0,05 € for green tax

- +

Shipping date: 19-03-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

Evolution de la SMPS300R, la SMPS300RE dispose notamment d'un double filtrage CLC dans la section de sortie.

Ce modèle à très haut rendement capable de développer une puissance nominale de 300 Watts dans un encombrement extrêmement réduit.

Cette alimentation est capable de délivrer 300W de puissance continue et jusqu'à 400W crête.

La version livrée est une +-30 V.

La principale caractéristique de cette alimentation est l'absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement.
Le montant des EMI est moindre que n'importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.

Sa petite taille son poids considérablement réduit, permettent d'installer le SMPS300RE partout.

La SMPS300RE intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 400W. Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.

Les applications cibles pour ce bloc d'alimentation incluent les amplificateurs SAP15 ou les modules Hypex UCD180.

Télécharger Datasheet SMPS300RE en PDF



Signification des termes R, RE, RS et RXE sur les alimentations SMPS :

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.

RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092,)

RS : Des alimentations SMPS proche des RE mais à "Single Rail Output" à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.

Caractéristiques :

  • Alimentation à très haut rendement
  • Choix du voltage d'entrée
  • Compacité Étonnante
  • Faibles radiations électromagnétiquess EMI
  • Protection avancée
  • Voltage de sortie 2 x 30V
  • Auxiliaire : +/- 19V

Spécifications :

  • Plages de Voltages d'Entrée : 190-250V (Sur Secteur 220V)
    95-130V (Sur Secteur 110V)
  • Puissance Maximale : 400Watts
  • Puissance Nominale : 300 Watts
  • Dimensions :100x100x40
  • Poids : 230 g



https://www.audiophonics.fr/images2/6795/6795_SMPS300RE_1.jpg


Data sheet
InputScrew terminals
OutputPCB Connector
Output voltage (V)12.0
Output voltage (V)15.0
Output voltage (V)30.0
Output current (A)NC
Input voltage (V)240.0
Input voltage (V)95.0
Input voltage (V)230.0
Input voltage (V)110.0
Input voltage (V)200.0
Input voltage (V)220.0
Input voltage (V)250.0
Input voltage (V)120.0
Input voltage (V)100.0
Input voltage (V)190.0
Input voltage (V)130.0
Input voltage (V)210.0
Power SupplySMPS
