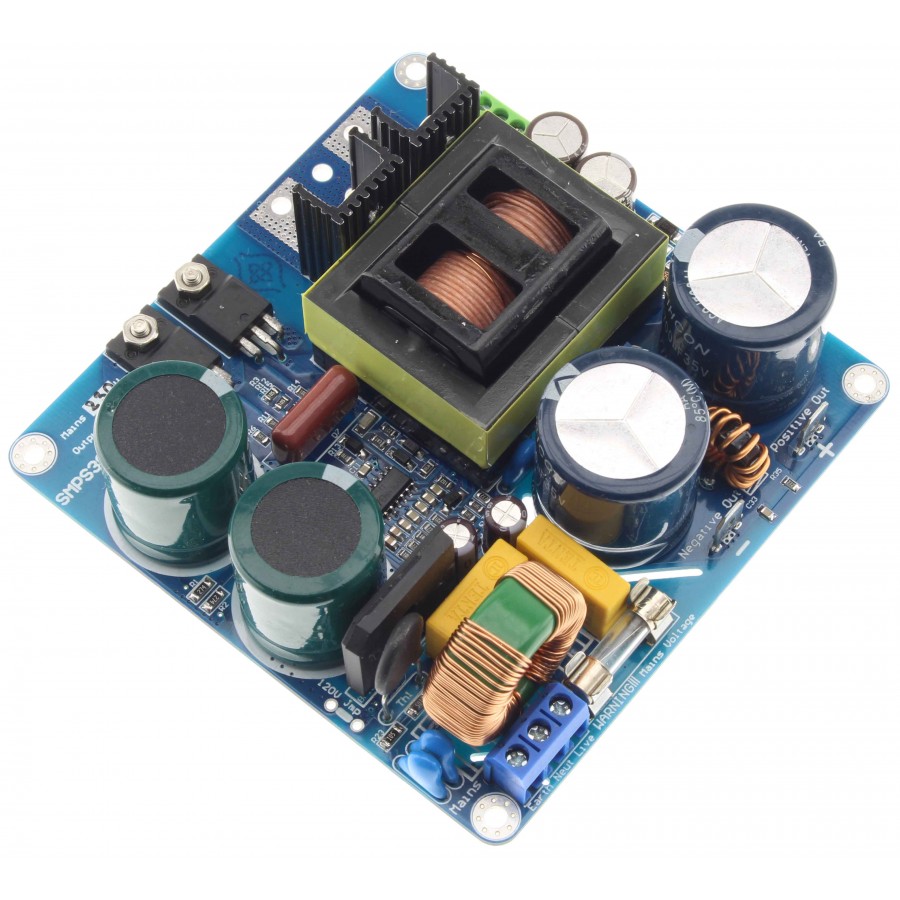

SMPS300RS Module d'Alimentation à Découpage 300W / 24V

SMPS300RS Module d'Alimentation à Découpage 300W / 24V

Average votes for this product
4.8 / 5

By buying this product you get 8 loyalty points


Reference : 6196
New product

85,00 €tax incl.

70,83 € tax excl.
Including 0,05 € for green tax

- +

Shipping date: 29-03-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

L'alimentation à découpage SMPS300RS est un modèle à très haut rendement capable de développer une puissance nominale de 300 Watts dans un encombrement extrêmement réduit.

Cette alimentation est capable de délivrer 300W de puissance continue et jusqu'à 400W crête.

La version livrée est une 24V.

La principale caractéristique de cette alimentation est l'absence de radiateurs à la fois pour les commutateurs de puissance et des diodes de redressement.
Le montant des EMI est moindre que n'importe quelle alimentation classique, et pourrait être comparé à une alimentation régulée linéaire.

Sa petite taille son poids considérablement réduit, permettent d'installer le SMPS300RS partout.

La SMPS300R intègre une protection contre les surintensités qui limitent le courant de sortie à environ 130% de la puissance crête maximum, soit environ 400W. Cette alimentation est adapté à la fois pour les amplificateurs classe AB et classe D / T.

Les applications cibles pour ce bloc d'alimentation incluent les amplificateurs SAP15 ou les modules Hypex UCD180.



Télécharger Datasheet SMPS300RE en PDF

Signification des termes R, RE, RS et RXE sur les alimentations SMPS :

QR, R : Des alimentations SINGLE ou DUAL avec filtre à résonance classique LLC pour des amplificateurs en classe A/B ou D, les SMPS R se caractérisent par leur rapport qualités prix.

RE : Des alimentations SMPS avec sorties différentiel et multiple voltage à filtre par résonnant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classique. (Convient en général pour des amplificateurs TA2022, TDA8920, TDA8950, IRS2092,)

RS : Des alimentations SMPS proche des RE mais à "Single Rail Output" à filtre résonant comportant un filtre LLC avec filtre EMI faible bruit (avec filtre CLC en sortie faible ripple) pour des amplificateurs haut de gamme en classe A/B ou D/T. Remplace avantageusement des alimentations linéaires classiques.

RXE : Le haut de gamme des SMPS 600, 800W et 2000W comportant les filtres résonnant LLC dernières générations (avec filtre CLC en sortie faible ripple) avec transistors FET haut de gamme. Spécialement recommandé pour les amplificateurs en classe D haut de gamme (IRS2092,HYPEX, CXD). Peut aussi convenir pour des amplificateurs en classe A/B classique.

Caractéristiques :

  • Alimentation à très haut rendement
  • Choix du voltage d'entrée
  • Compacité Étonnante
  • Faibles radiations électromagnétiquess EMI
  • Protection avancée
  • Voltage de sortie 24V

Spécifications :

  • Plages de Voltages d'Entrée : 190-250V (Sur Secteur 220V)
    95-130V (Sur Secteur 110V)
  • Puissance Maximale : 400Watts
  • Puissance Nominale : 300 Watts
  • Dimensions :100x100x36
  • Poids : 230 g


Data sheet
InputScrew terminals
OutputPCB Connector
Output voltage (V)24.0
Output current (A)NC
Input voltage (V)220.0
Input voltage (V)250.0
Input voltage (V)120.0
Input voltage (V)100.0
Input voltage (V)190.0
Input voltage (V)130.0
Input voltage (V)210.0
Input voltage (V)240.0
Input voltage (V)95.0
Input voltage (V)230.0
Input voltage (V)110.0
Input voltage (V)200.0
Power SupplySMPS

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
4.8 / 5
9 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
J'ai commandé une 36 v pas une 24 v
 (0)
 (1)
This review has been posted for SMPS300RS Module d'Alimentation à Découpage 300W / 24V
Note :
 5/5
Date :
The best 24v smps I have ever owned.
60-80mV is NOT ultra low noise/ripple but with more filtering i could get it to 2-3mV and that is the best result i ever had with a smps.
Powering a Burson Funk, it really makes a difference. It's like the Burson SuperCharger but without the background noise and without the exagerated price. A minor issue is the input filtering choke that is flapping around and it really needs a bit of glue.
 (0)
 (0)
This review has been posted for SMPS300RS Module d'Alimentation à Découpage 300W / 24V
Note :
 5/5
Date :
Excellent module SMPS300RS
Faibles parasites EMI, faible encombrement, si la fiabilité est comparable aux SMPS 500 et 600 on est proche de l'optimum
 (0)
 (0)
This review has been posted for SMPS300RS Module d'Alimentation à Découpage 300W / 24V
Note :
 4/5
Date :
Makes a big difference for DIY Boards
I bought this for an ARYLIC UP2STREAM AMP 2.1 Amplifier Module diy project. Previously I had the board connected to a 19V 4.5A brick from an old PC and the sound was very thin for a satisfactory music experience. Once I connected the SMPS300RS wow! Robust sound levels with no sweat from this power supply, it doesn't even get hot, not at all. No hum noise whatsoever, everything sounds impeccable and drives effortlessly any small diy amplifier board. Highly recommended, the 4 stars due to the build quality of the of the copper winding of coils which is not at par with the rest of the board.
 (0)
 (0)
This review has been posted for SMPS300RS Module d'Alimentation à Découpage 300W / 24V
Note :
 4/5
Date :
Excellent pour class D
Couplé à un SA300, à une paire de Klipsch RP et un caisson, la différence dans le spectre des basses fréquences est flagrante, reste trop cher pour une alim mais l'effet wahou est bien réel.
 (0)
 (0)
This review has been posted for SMPS300RS Module d'Alimentation à Découpage 300W / 24V
