Protection modules for stereo speakers 12V 16A (Pair)

Protection module for stereo speakers 12V 16A
This double mono protection module consisting of two cards will allow you to properly protect your speakers.

Average votes for this product
4.6 / 5

By buying this product you get 2 loyalty points


Reference : 11657
New product

22,90 €tax incl.

19,08 € tax excl.

- +


Shipping date: 25-06-2024.

Orders placed before 12h (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france

Livraison depuis la france Livraison depuis la france Livraison depuis la france

Livraison depuis la France
Facturation France
SAV France

2 Years warranty

Accessories for this product

Find here a selection of useful and/or essential accessories for this product. These are specially selected by the Audiophonics team according to the characteristics of the product.


More info

This dual mono 12V 16A loudspeaker protection module has two detachable, scored cards.

Because of its design, it can be housed closer to the screw terminal blocks, vertically on a chassis amp. The 30 mm spacing between terminal blocks makes it compatible with a large number of dedicated amplifier chassis.

Sold by the pair

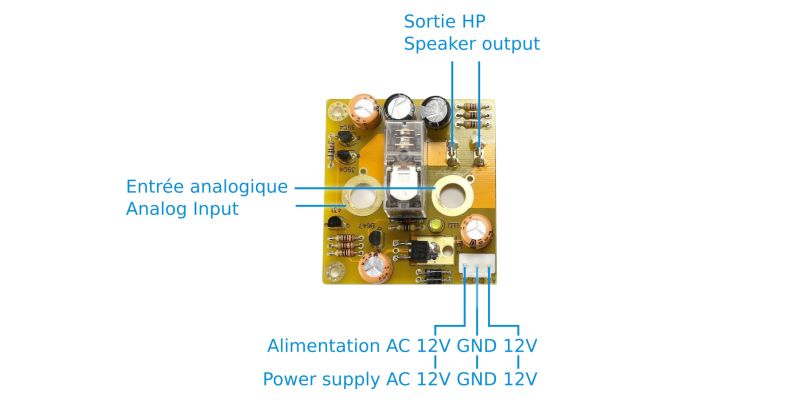

Different power supply methods

Modules de protection stéréo pour haut-parleur 12V 16A (la paire)

Technical characteristics

Specifications
ContactsGold plated
Dimensions115 x 62 x 28mm
Weight86g
Mounting holes spacing54mm
Terminal cutout diameterØ8.5mm
Speaker holes spacing30mm
Power supply12V AC
Relay max current16A
Delay time5s
DC Voltage protectionFrom 1.5V
Package1x Stereo speaker protection modules 12V 16A (Pair)
1x Pair of 3.96mm Female 3-Way White VH Boxes
4x Blade terminal
6x Contact terminal VH 3.96mm Female
module de protection stéréo
stereo protection module

Schéma d'intégration à un amplificateur

comment installer filtre haut parleur

Integration in active speaker

comment installer filtre haut parleur
Link transformer on loudspeaker filter

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
4.6 / 5
5 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 3/5
Date :
Problème de fonctionnement avec carte ampli SSD 3E Audio
J'étais assez content de découvrir ce module de protection qui permettait entre autre de simplifier la conception du boitier qui allait accueillir une carte ampli SSD 3E Audio et une alimentation SMPS Connex de 300W/36V.
une fois les connections réalisées je me suis aperçu qu'à la mise sous tension une petite diode rouge intitulée "Fault" s'allumait sur la carte 3E. Après investigation je me suis rendu compte qu’il ne faut pas alimenter ces 2 modules avec la même alimentation car de ce fait, les masses sont alors reliées. Ce problème n’existe probablement pas avec un amplificateur stéréo dont les masses des 2 canaux sont reliées notamment ceux faisant appel à des alimentations symétriques.
 (0)
 (0)
This review has been posted for Protection modules for stereo speakers 12V 16A (Pair)
Note :
 5/5
Date :
Speaker Protection Board
Sehr, sehr gute Verarbeitung. Top Qualität. Extrem schneller Versand und Lieferung. Vielen Dank
 (0)
 (0)
This review has been posted for Protection modules for stereo speakers 12V 16A (Pair)
Note :
 5/5
Date :
Parfait
Mise en oeuvre facile.
Temporisation de qq secondes avant mise en route du relais.
 (1)
 (0)
This review has been posted for Protection modules for stereo speakers 12V 16A (Pair)
Note :
 5/5
Date :
très bon module de protection.
J'ai acheté ce module de protection pour éviter les "plocs" d'allumage et extinction d'un module d'amplification TPA3255.
C'est très bien construit et la temporisation est assez longue. Impeccable.
 (0)
 (0)
This review has been posted for Protection modules for stereo speakers 12V 16A (Pair)
Note :
 5/5
Date :
Très bien pour une conception double mono
Protection HP parfaite pour une conception double mono. La construction est elle même faite sur ce principe, en miroir.
L'astuce de mettre directement les borniers connectés et vissés dessus et très pratique : gain de place énorme dans le boitier, pas de soudure à faire... Mais il faut avoir deux écrous supplémentaires.
S'alimente à plus de 12v si besoin grâce au tripath installé qui fonctionne de 12 à 24v !
 (0)
 (0)
This review has been posted for Protection modules for stereo speakers 12V 16A (Pair)
