FX-Audio M-DIY-2.1

2x TPA3116D2 Class D Amplifier Module 2.1 2x50W + 100W

FX-Audio M-DIY-2.1 Module Amplificateur 2.1 Class D 2x TPA3116D2 2x50W + 100W

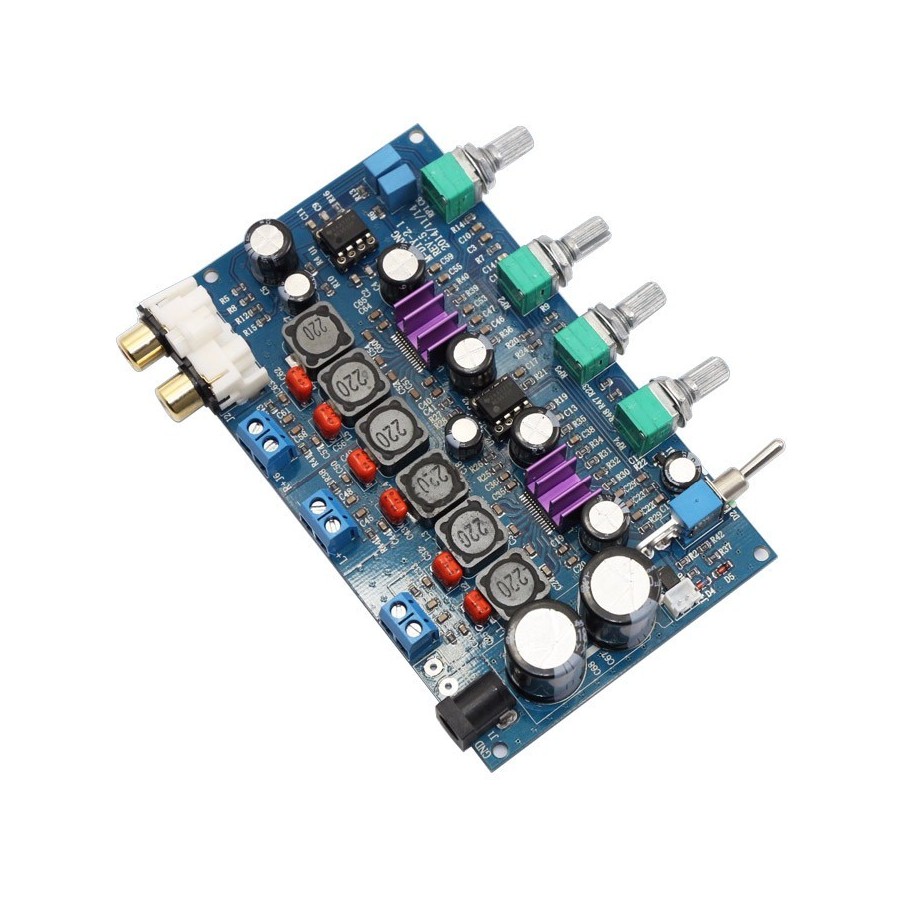

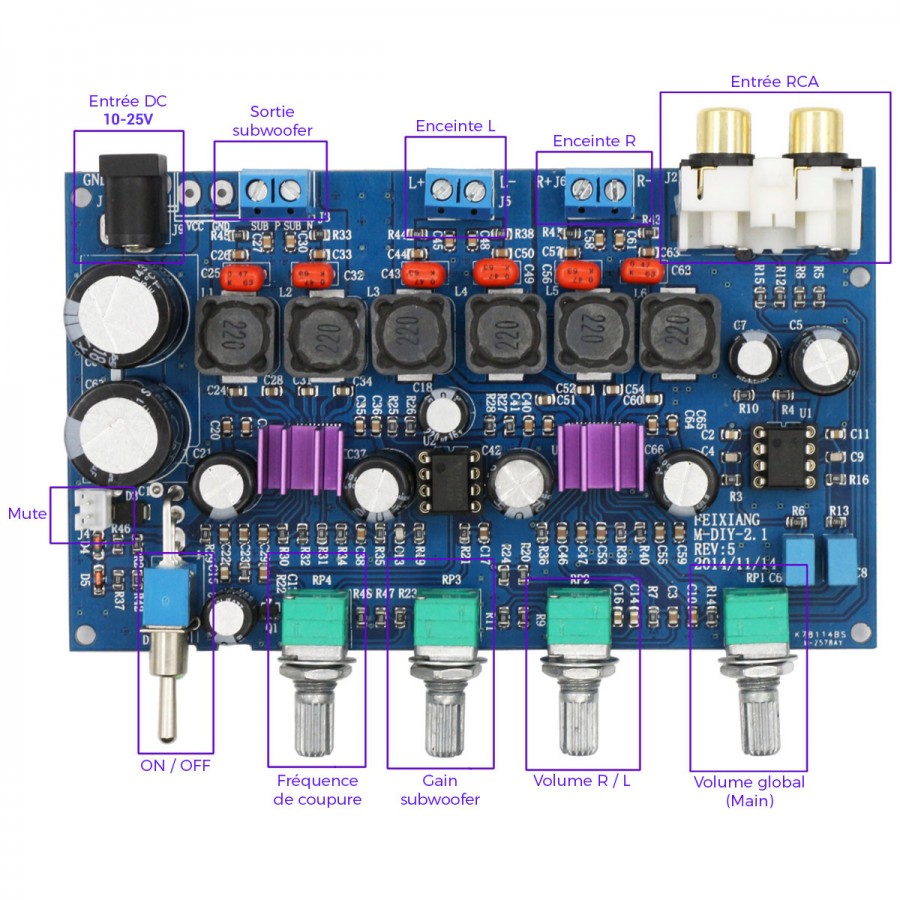

This Class D amplifier module integrates two TPA3116D2 amplification chips providing a power of 2x50W + 100W for the subwoofer output. It also includes 4 potentiometers that will allow you to adjust the gain and tone.

2x Texas Instrument TPA3116D2

Amplification is provided by two Texas Instrument TPA3116D2 chips, providing 2x50W at 4 Ohms for your speakers and 100W for your subwoofer at 2 Ohms, while taking advantage of the high efficiency of around 90% of the Class D design. This also ensures a reduction in AM interference as well as protection against overvoltage, undervoltage, excessive temperatures, short-circuit and DC current detection.

Complete system

The module integrates, thanks to its dedicated TPA3116D2 amplifier chip, a 100W subwoofer output allowing you to complete your system, to enjoy more present or deep bass, supporting frequencies between 80 and 500Hz. With its 4 rotary encoders you can enjoy hardware gain and tone adjustment.

fx-audio-m-diy-21-module-amplificateur-2

Technical characteristics

Specifications
Product typeAmplifier board
Amplifier chup2x TI TPA3116D2
Output power2x50W @ 4 Ohm + 100W @ 2 Ohm
Amplifier typeClass D
Efficiency90%
THD+N0.1% @ 21V 1kHz 25W
SNR102dB @ THD+N < 1% f=1kHz gain=20dB
ControlesGain and tone
ImpedanceR/L Output : 3-16 Ohm
Subwoofer output : 2-16 Ohm
Subwoofer frequency response80-500Hz
Input1x Stereo RCA
Power supplyJack DC 5.5/2.5mm, 18-25V 3A (not included)
Dimensions125 x 74mm

Data sheet
InputRCA
OutputScrew terminals
Channel2.1
ClassClass A / AB
Amplifier chipTPA3116D2
Power (W)50.0

Delivery

We deliver all over France, and internationally.
To find out the amount of shipping costs, simply go to your cart once you have added the desired products.
To discover our different services and delivery options, click on the following logos :

Only registered users can post a review. Log in or create an account .
Average votes
5.0 / 5
4 reviews
Why write products reviews ?
You can share your feelings about products and help other people by sharing your experience

Note :
 5/5
Date :
Très bon petit module
Il m'a permis de raviver mes moniteurs PC MAckie CR4 sur lesquels l'ampli intégré avait cramé.
Couplé à un Caisson Magnat Omega 300, ca bouge bien.
Bonne dynamique dans le grave, puissance bien adaptée.
J'aurais aimé un passe bas un peu plus agressif.
Alimenté avec une alim de PC portable 19V 3.3A. Suffisant pour une écoute à volume plus que modéré.
 (0)
 (0)
This review has been posted for FX-AUDIO M-DIY-2.1 2x TPA3116D2 Class D Amplifier Module 2.1 2x50W + 100W
Note :
 5/5
Date :
FX-AUDIO
Petit ampli sympathique qui tient ses promesses. Puissance et qualité sonore intéressantes pour ce tout petit prix.
 (0)
 (0)
This review has been posted for FX-AUDIO M-DIY-2.1 2x TPA3116D2 Class D Amplifier Module 2.1 2x50W + 100W
Note :
 5/5
Date :
Un bon module d'amplifaction
Utilisé au sein d'un pincab en deux exemplaires, ce petit module d'amplification est parfaitement adapté.
Les réglages sont précis et agréables, la puissance parfaitement suffisante pour l'utilisation envisagée.
Attention toutefois au choix de l'alimentation... La fiche précise du 10/25V DC 3A, j'ai du changer celle envisagée car cette dernière n'était pas suffisante pour le faire fonctionner (la carte s'allume mais pas de son).
Une alimentation de 24V 4A est donc indispensable.
Ce produit offre un excellent rapport qualité prix, je le recommande pour les budgets serrés.
 (0)
 (0)
This review has been posted for FX-AUDIO M-DIY-2.1 2x TPA3116D2 Class D Amplifier Module 2.1 2x50W + 100W
Note :
 5/5
Date :
Super Rapport Qualité/Prix
Je me sers de cette carte pour amplifier des enceintes venant d'un kit de home cinéma (2x50w et 1x100w). Alimenté par une alim de pc portable de 19V en 3,2A, cela fonctionne parfaitement. Pour les petits budgets et avec un peux de récupération, on obtiens un kit 2.1 d'assez bonne qualité.
Envoie soigné .
 (1)
 (0)
This review has been posted for FX-AUDIO M-DIY-2.1 2x TPA3116D2 Class D Amplifier Module 2.1 2x50W + 100W
