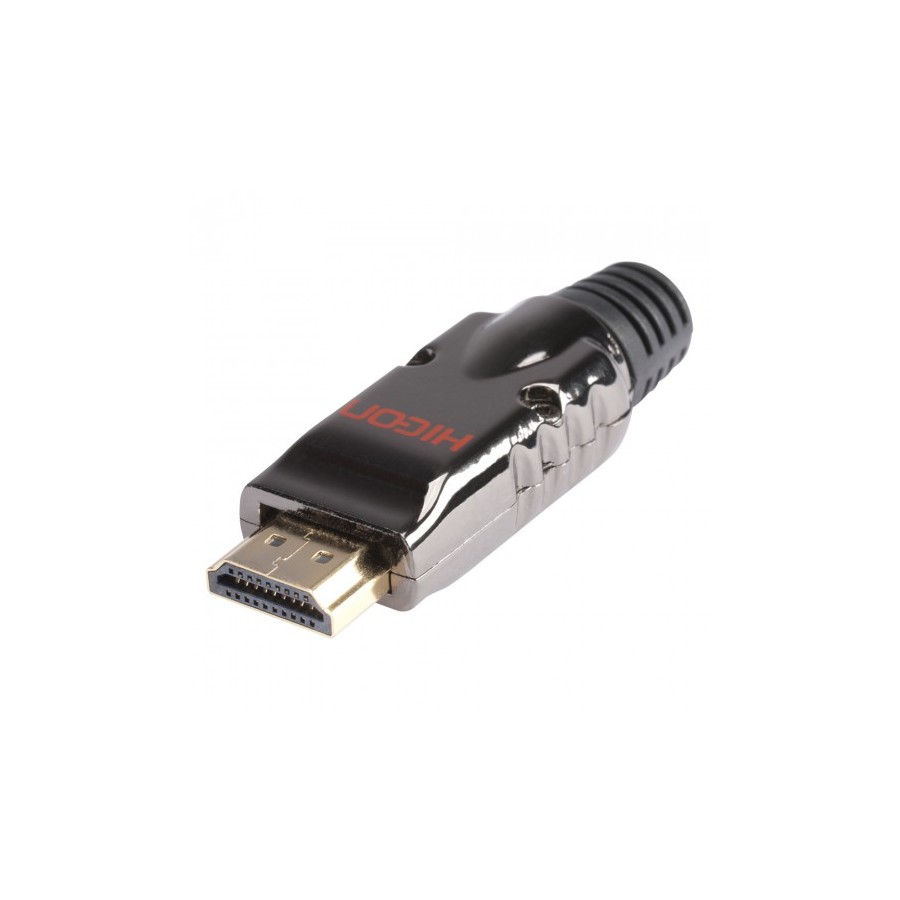

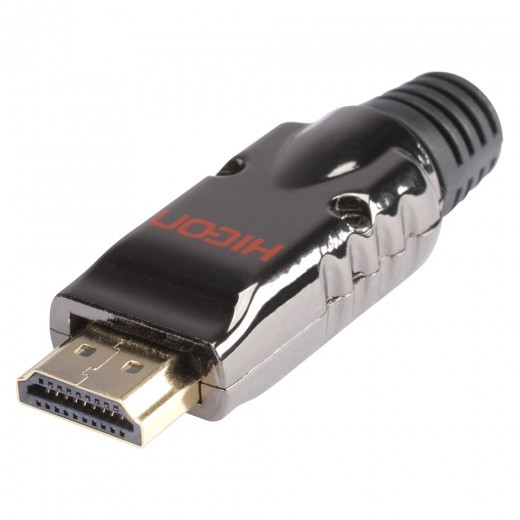

HICON HI-HDMI-M HDMI connector for HDMI cable mounting

HICON HI-HDMI-M HDMI connector for HDMI cable mounting
No customer reviews yet, login to write a review.

No loyalty points for this product.


Reference : 5075
New product

9,08 €tax excl.

- +

Shipping date: 21-10-2021.

Orders placed before 11AM (GMT+1) will generally be shipped the same day (working day).

Livraions depuis la france
Livraison depuis la france Livraison depuis la france Livraison depuis la france

Shipping from France
Billing in France
Technical support in France

Produit garantie 2 ans

More info

Connecteur HDMI DIY Hicon

Une version à souder, avec très faible résistance de contact :
c'est le connecteur modèle HI-HDMI-M d'HICON, à confectionner par les spécialistes autorisés.
Le connecteur est composé d'un boîtier métallique avec contacts à souder fixés sur une platine, d'une pince anti-traction et d'un manchon anti-pli.
La connexion est assurée par une grosse surface de contact,
afin d'éviter l'endommagement de la platine des appareils HDMI, souvent fragile. Pour la soudure, nous conseillons d'utiliser une panne fine de 1 mm.
Associé au câble au mètre SC-TRANSIT-HDMI de SOMMER CABLE, ce connecteur HDMI permet de réaliser les applications les plus diverses dans le domaine multimédia professionnel
et Home Entertainment.
Le nouveau câble SC-TRANSIT-HDMI possède un excellent blindage triple et une gaine extérieure très résistante en PVC (diamètre : 10 mm). Combiné avec nos connecteurs HICON HI-HDMI-M
(et à condition d'une exécution professionnelle), il est en mesure de retransmettre sans problème une définition de 1080p.

Dimensions :

  • Largeur : 19 mm

  • Longueur : 48 mm (connecteur uniquement)




Pour ce connecteur utiliser le Câble au mètre HDMI





Connect..





Câble
brochee





conductor

paire
couleur
1



TMDS Data 2+

paire 1
blanc
2



TMDS Data 2 écran

paire 1
masse
3



TMDS Data 2 -

paire 1
vert
4



TMDS Data 1+

paire 2
blanc
5



TMDS Data 1 écran

paire 2
masse
6



TMDS Data 1 -

paire 2
marron
7



TMDS Data 0+

paire 3
blanc
8



TMDS Data 0 écran

paire 3
masse
9



TMDS Data 0 -

paire 3
bleu
10



TMDS Data Clock+

paire 4
blanc
11



TMDS Data Clock écran

paire 4
masse
12



TMDS Data Clock -

paire 4
rose
13



CEC


noir
14



réservé


orange
15



SCL


rouge
16



SDA


violet
17



DDC/CEC masse


gris
18



Alimentation +5V


blanc
19



Hot Plug Detect


transparent

Data sheet
PlatingGold
Max cable diameter (mm)10.0
Mounting typeTo weld
ConnecticMale
Contacts number19
ConnectorHDMI
Contacts Material (Connector)Copper Alloy
Contacts Plating (Connector)None
