Set Gain & Bypass on Purifi Amplifier module

Posté le 2020-06-11 Tutorials & Guides, Tutos 21802

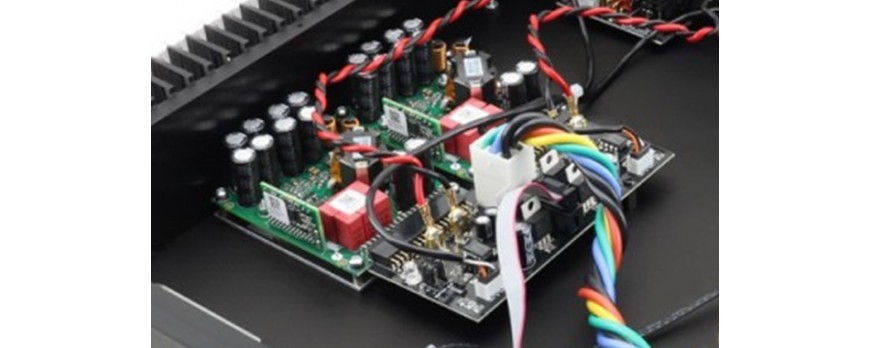

The Purifi modules equipping our amplifiers HPA-S400ET, LPA-S400ET (2 channels) and HPA-Q400ET (4 channels) are controlled by interface cards of our own design. These offer several gain settings accessible by adjusting the position of the jumpers.

Here is the detail of the possibilities offered by this configuration as well as the procedure to achieve it:

Configuration 1


Here is the default configuration for Audiophonics amplifiers equiped with Purifi modules.

By default the Purifi module applies a gain of 12.8dB to the signal.

The BUFFER jumpers in position 2/3 activate the operational amplifiers and add + 7.2dB of gain to the signal.

In this configuration the total gain is + 20dB and the maximum power of the module is reached with a source signal of ~ 4.2V RMS.

Configuration 2 (default)


Here is the high gain configuration for Audiophonics amplifiers equiped with Purifi modules.

By default the Purifi module applies a gain of 12.8dB to the signal.

The BUFFER jumpers in position 2/3 activate the operational amplifiers and add + 7.2dB of gain to the signal.

The active Gain + jumper brings the total gain to 25.3dB and the maximum power of the module is reached with a source signal of ~ 2.25V RMS.

Configuration 3 (Bypass)


Here is the bypass configuration (minimum gain) of our Purifi amplifiers.

In its bypass configuration (Jumper 1/2), the signal goes directly through the modules (12.8dB). No other gain is applied .

The bypass mode is relevant in cases where the Purifi amplifier is used with a strong preamplifier supporting a load of 2 to 4kOhm with a voltage ~ 10V RMS to reach max power.

32 Commentaires

Laisser un commentaire
  • Martin Albrich

    Martin Albrich 2023-10-03

    I really love my amp, BUT it annoys me greatly, that the input impedance falls that much, when in low gain mode. I get that it's "bypass" and some people want that, but it would be great to have a low gain option with an acceptable input impedance. I really wish there was a way to remedy this. Some other manufacturers offer buffered inputs with unity gain to avoid this problem.
    • Audiophonics Team

      Audiophonics Team 2023-10-09

      Hi,

      It's technically possible, please contact the after sales team using the site contact forms if necessary.

      however, we will not modify the current buffer which corresponds to the majority of classic needs.

      Best regards
  • Frederic Glapa

    Frederic Glapa 2023-09-24

    Bonjour
    J’ai acheté chez vous 2 blocs mono purifi et je voudrais augmenter le gain
    Si j’ouvre l’ampli pour ajouter mes jumpers la garantie est elle toujours ok ? Ou dois je attendre la date de fin de garantie ?
    Pouvez vous me donner la reference des jumpers á commander?
    J’ai lu que la meilleure qualite correspondait au gain le plus faible ? Si j’augmente le gaisn vais je degrader la distorsion ou un autre paramètre ?
    Cdlt
    • Audiophonics Team

      Audiophonics Team 2023-10-09

      Bonjour,

      Vous pouvez parfaitement l'ouvrir sans perte de garantie, prenez bien soin de le déconnecter du secteur avant toute manipulation (les jumpers nécessaires sont déjà présents).
  • Brian MEIJERS

    Brian MEIJERS 2023-04-30

    I think that the HPA-S400ET doesn't sound good in bypass mode. It has more detail, but sounds too loose and the midrange is quite muddled. Keeping the opamps in play, gives more grip on the music. So, I will try the Sparkos SS3602.
    I use the Topping PRE90 as preamp.
  • Bert Janssen

    Bert Janssen 2023-04-07

    Hi,

    Is the signal DC-coupled, so no capacitors in the audio path in and out of the interface card?
    • Audiophonics Team

      Audiophonics Team 2023-04-12

      Hi,
      yes it is DC-coupled
      and no there are no capacitors in the audio path.
  • Bharat Chandra

    Bharat Chandra 2023-01-26

    Am I right that for the medium gain configuration, NO jumper should be installed on the "Gain+" posts? Just jumpers on all buffers in the 2-3 position? In your photos it is very hard to tell if there is a jumper installed on the "Gain+" posts in any configuration. They all look the same to my eyes. When you shipped my amplifier, there were jumpers installed on the "Gain+" posts, meaning that I think the default position you created for me was maximum gain. Is all of this correct?
    • Audiophonics Team

      Audiophonics Team 2023-02-02

      Hello, yes you got that right. Red dots on the graphics mean a jumper is installed.
      With gain+ jumper installed you will have the max gain.
      Gain+ removed will give Mid gain.
      Both position above must be with jumper buffer on position 2-3
      Position 1-3 Bypass the opamp, so the gain is at the lowest (only the amplifier gain remains)
  • Bharat Chandra

    Bharat Chandra 2023-01-26

    I am having a hard time discerning the difference between Configuration 1 (medium gain / default) and Configuration 2 (high gain) regarding the Gain+ jumper. I believe that the indication is to REMOVE the Gain + jumper (it came inserted on my amplifier) and have the others in setting 2-3 (for medium gain). Is that correct. In your photos, above, I cannot tell that the Gain+ jumper is inserted or not inserted between those two options. Also, in bypass mode (where the jumpers connect 1-2 in every instance), does it matter whether the Gain+ jumper is left inserted or removed? Thank you! Your amplifier is excellent.
  • George Mathew

    George Mathew 2023-01-16

    Hello,

    I want to connect my Denon receiver preamp RCA outputs to your Purifi-based 3-channel amp using good quality RCA-to-XLR (1m) cables.

    Is this a supported/tested configuration? If so, what is the correct gain configuration? Thank you in advance.
    • Audiophonics Team

      Audiophonics Team 2023-01-17

      Hi,
      you need to check the specs of your source to verify this, but we suspect it should output 1V.
      In that case, using the high gain configuration will achieve the best result with 50% max power (which is definitely fine).
  • Robert Atkinson

    Robert Atkinson 2022-12-01

    If I understand the Audiophonics Team correctly, what you are saying is that the best sound quality will come from using the Bypass mode, with a preamp that can project at least 10 V of signal, thus removing the op amps from the equation. I agree that makes a lot of sense. And, luckily I have a preamp that, if I remove the gain limiting voltage divider at the grid, will probably produce the needed 10 V. I have one reservation in doing this though. It seems if you remove the op amps from the circuit you are effectively removing the buffer function and in doing so, won't the input impedance that the power amp shows to the preamp be changed dramatically? Could you tell what the input impedance of the HPA S400 will be when it is run in bypass mode?
    • Audiophonics Team

      Audiophonics Team 2022-12-07

      Yes, best results will be in bypass you got that right.
      Input impedance is 4.4kohm(XLR) / 2.2 (RCA).

  • Diego Humanes

    Diego Humanes 2022-09-20

    Peut-on remplacer les quatre régulateurs de voltage par les Sparkos SS7915 et SS7815 sans les souder?
    • Audiophonics Team

      Audiophonics Team 2022-10-06

      Non, seuls les AOP sont montés sur support amovible.
  • robin ardennes

    robin ardennes 2022-08-01

    Bonjour,
    mon a90 en mode pré annonce environ 17VRMS en sortie sur le gain "haut":

    - Il y a-t-il un risque de clipping ou d'abimer l'amplis si je le règle sur 2.25Vrms ou 4Vrms ?
    - En 2.25vrms j'ai l'impression d'avoir un son plus nette qu'en Bypass est-ce normal ?

    Merci d'avance.


    • Audiophonics Team

      Audiophonics Team 2023-09-12

      Bonjour,

      Aucun risque mais en fonction du réglage de gain vous pouvez ne pas pouvoir disposer de la puissance maximale et pas vraiment le bypass est le mode le plus droit et neutre.

      Cordialement
  • Bastien Seigneur

    Bastien Seigneur 2022-05-11

    Bonjour,

    J'ai 3 questions concernant la configuration du buffer et l'association avec un dac variable et/ou préampli :


    - 1) : Pensez vous que le RME ADI-2 DAC FS est suffisamment costaud en section préampli pour attaquer le Purifi MPA-M400ET en mode bypass ? Car le niveau de sortie du RME est réglable, et il est réputé avoir une sortie solide et propre.

    - 2) : D'autre part, puisque l'AOP est contourné en mode bypass, est-ce que théoriquement le Purifi fournirait un son plus propre (car plus direct) en bypass qu'avec n'importe quel AOP ?

    - 3) : Faut-il mieux régler le RME à son niveau de sortie maximum et mettre le Purifi en bypass ?
    Ou est-ce mieux de régler le RME sur un niveau de sortie plus faible (donc plus propre ?) et mettre un AOP de course (comme un Sparkos Lab double SS2590 par exemple) ?


    Je précise que mon usage est mixte hifi / monitoring (enceintes passives) et que je cherche un rendu très précis, neutre et analytique.


    Merci d'avance.
    B.Seigneur
    • Audiophonics Team

      Audiophonics Team 2022-05-13

      Bonjour,

      1 : Oui sans soucis.
      2 : Non en bypass l'AOP est contourné.
      3 : Si la puissance suffit (ce qui est le cas) l'idéal reste de maximiser le niveau de la source en mode bypass.
  • Niels Møller Jensen

    Niels Møller Jensen 2022-04-16

    Hello Audiophonics,

    I am a beginner within technical terms of audio.
    I use a Lumin D2 with xlr. Can you tell me which gain setting is the best for your Sparkos Purifi Stereo Power amp?
    Thank
  • Romain Fenouil

    Romain Fenouil 2021-11-02

    Bonjour,

    Je possède un preampli Minidsp SHD que je compte connecter en XLR à l'amplificateur LPA-S400ET.
    Le minidsp SHD donne en "Full-scale output" RCA (unbalanced) 2V RMS, et en XLR (balanced) 4V RMS.

    Pourriez vous clarifier si votre phrase "Puissance maxi atteinte avec un signal de -4.2V / -2.25V / -10V RMS" considère les tensions sur les entrées XLR ou RCA ?

    En d'autres termes, pour le meilleur ajustement avec le minidsp SHD connecté en XLR, je dois laisser en configuration par défaut (+20dB) ?
    Pouvez vous confirmer (ou pas) que, si je décidais de passer par les connections RCA, le reglage doit rester identique ?

    Merci.
    • Audiophonics Team

      Audiophonics Team 2021-11-04

      Bonjour,
      En XLR restez à 0db.
      En RCA adaptez en fonction du volume maxi désiré.
      • Romain Fenouil

        Romain Fenouil 2021-11-04

        Bonjour et merci pour votre réponse.

        Je ne suis pas sur de comprendre "restez à 0db"... Vous voulez dire en bypass total ??
        Pourriez vous m'expliquer la logique svp car avec 4V RMS en sortie du XLR sur le minidsp SHD je ne comprend pas ce choix.

        D'autre part, pourriez vous préciser si les reglages preconisés dans la description en fonction des tensions (-4.2V / -2.25V / -10V RMS) font référence aux tensions XLR ou RCA ?

        Merci.
  • laurent lauret

    laurent lauret 2021-09-28

    Je possède une paire de bloc mono AUDIOPHONICS MPA-M400ET , est-ce que c'est les mêmes manipulations pour avoir meilleur gain au niveau entrée rca, d'origine le gain est plus elever en xlr.
    • Audiophonics Team

      Audiophonics Team 2021-09-29

      Bonjour, le gain ne peut pas être réglé indépendamment (le XLR sera toujours plus élevé).
  • Jean-Jacques LE COZ

    Jean-Jacques LE COZ 2021-07-10

    Bonjour,
    quand il est dit que la configuration 3 de type "bypass" fait que le signal audio passe directement par les modules faut-il comprendre que les op-amps sont "bypassés" ? C'est à dire que le signal audio attaque directement les modules Purify ?
    Dans ce cas la tension demandée est de 10 volts rms. Existe t-il des DAC qui ont un niveau de sortie aussi élevé ?
    Merci d'avance.
    • Audiophonics Team

      Audiophonics Team 2021-07-12

      Bonjour,
      En effet, cela signifie que les amplificateurs opérationnels présents sont bypassés et que le signal en entrée doit effectivement répondre à cette exigence des 10VRMS.

      Cette configuration n'est pas vraiment prévue pour un scénario d'intégration avec le DAC directement relié en entrée de l'amplificateur. Elle s'addresse surtout aux systèmes articulés autour d'un préamplificateur.
  • Miklos Bencze

    Miklos Bencze 2021-05-11

    Hello,

    I have an AUDIOPHONICS LPA-S400ET Power Amp. If wanted to set the :Configuration 2 (Gain+), where can I find the needed two jumper?
    What can I win with this Gain + setting? Thanks in advance, Miklós
    • Audiophonics Team

      Audiophonics Team 2021-05-12

      Hello,
      You can use any standard PC jumper ( we use those : https://www.audiophonics.fr/-p-11865.html )
      Config 2 will deliver more power with a single-ended (unbalanced) source.
  • Christoph Sievers

    Christoph Sievers 2020-10-29

    Is it possible to get something inbetween default and bypass by setting:

    Buffer 1 1/2
    Buffer 2 2/3
    Buffer 3 1/2
    Buffer 4 2/3

    and what would be the results?
    • Audiophonics Team

      Audiophonics Team 2020-11-09

      Sadly no : it won't do anything close to what you expect. The XLR line will end up having a different gain on its positive and negative end (which could damage pretty much everything plugged into the amp). We strongly advise against doing this.
